Бесцентровое шлифование

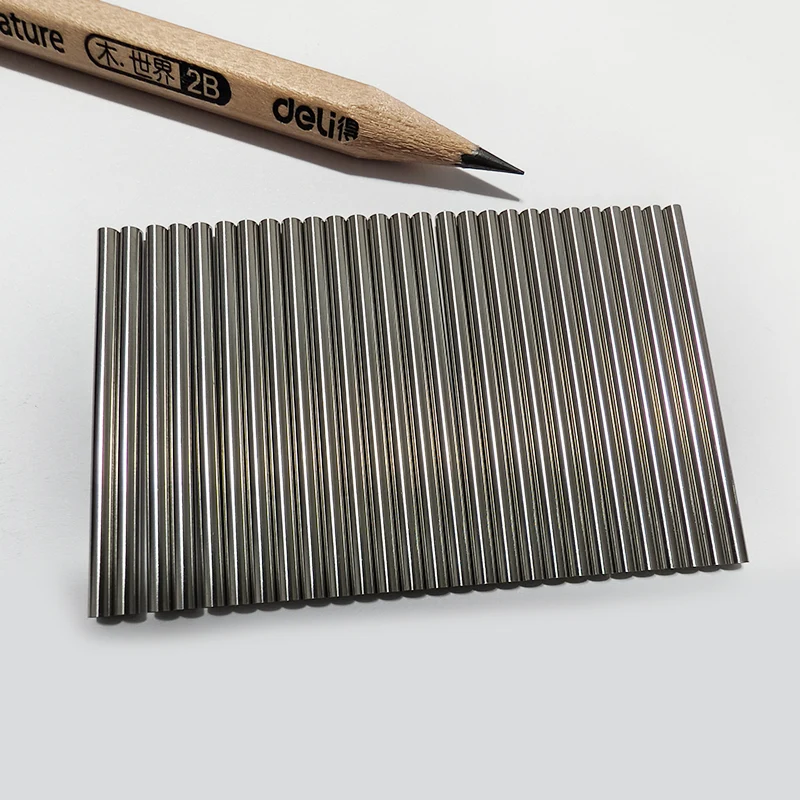

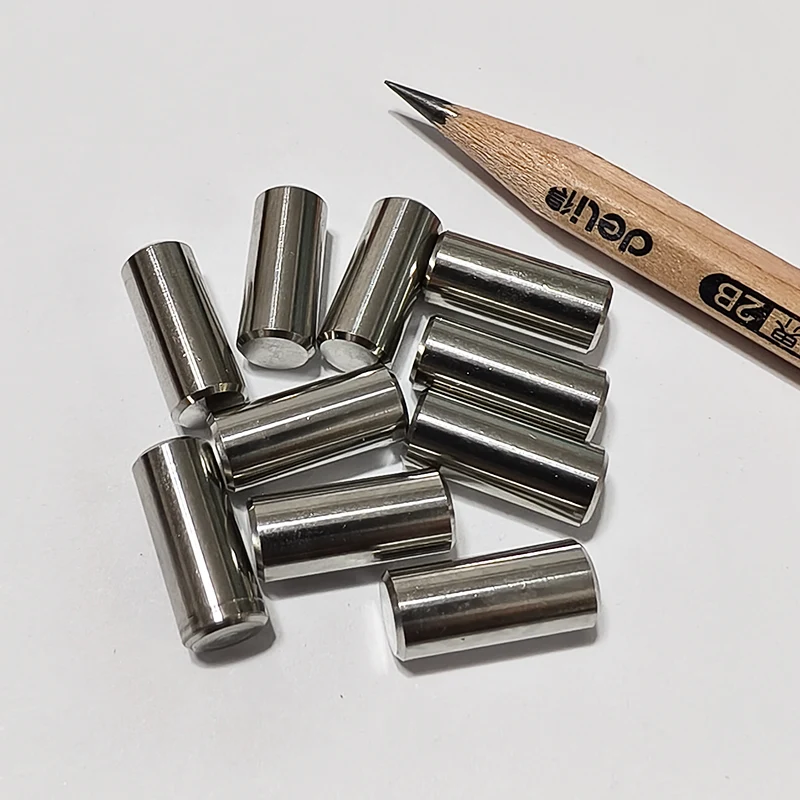

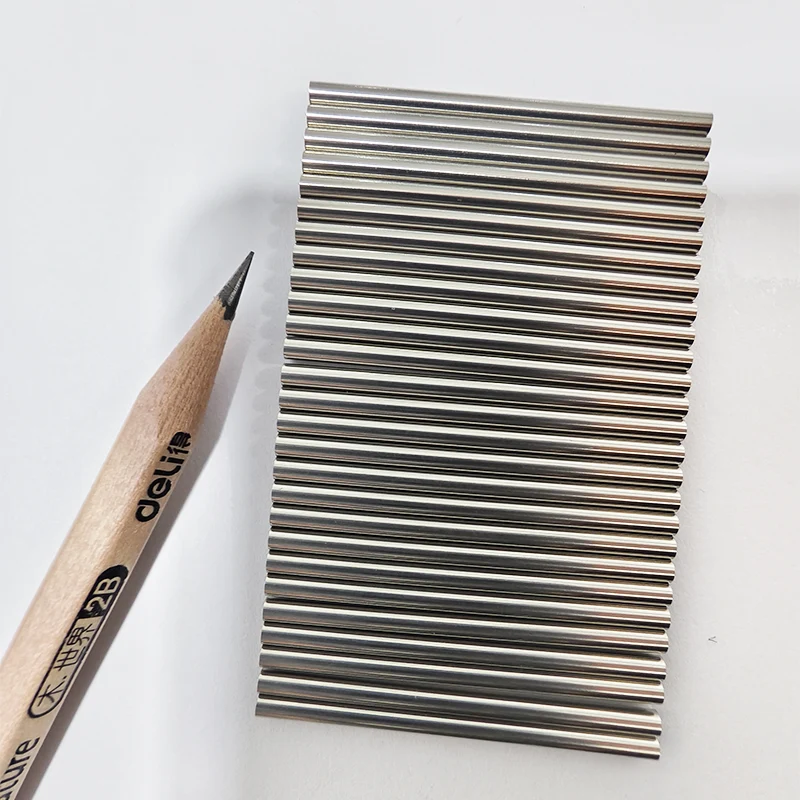

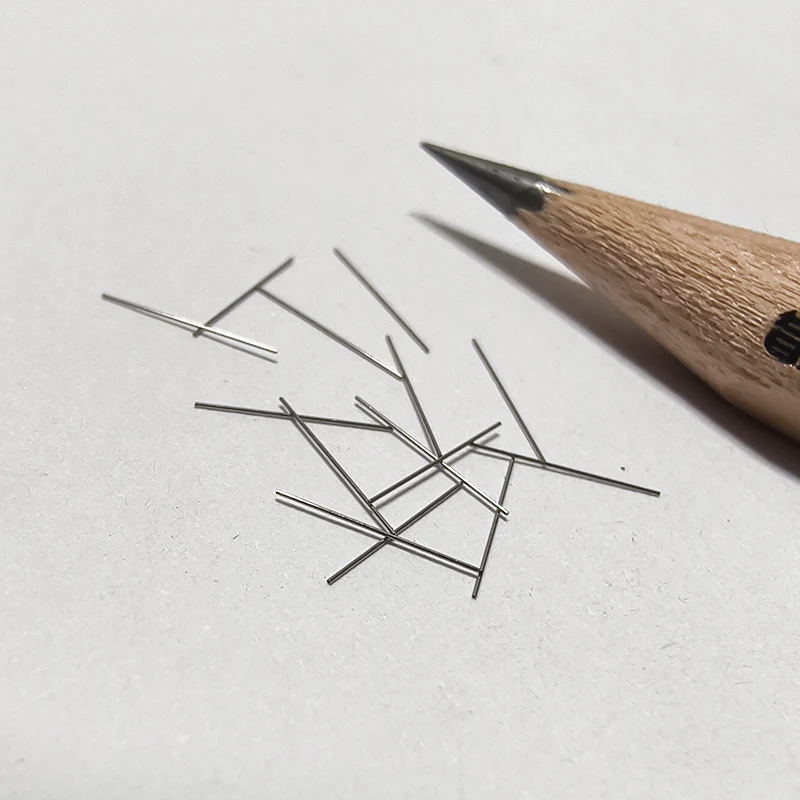

Sanluo Precision — профессиональный производитель и поставщик оборудования для бесцентрового шлифования в Китае с 18-летним техническим опытом в области прецизионного шлифования цилиндрических деталей. Мы предоставляем клиентам профессиональные индивидуальные услуги по бесцентровой шлифовке. Мы специализируемся на массовой индивидуализации тонких валов, стандартных деталей и тел качения, при этом эффективность производства в 3-5 раз выше, чем у традиционных наружных круглошлифовальных станков.

Отправить запрос

Описание продукта

Мы предоставили индивидуальные услуги бесцентрового шлифования более чем 100 предприятиям медицинской, полупроводниковой и оптической промышленности, поддерживая настройку сложных и трудных деталей.

Точность станции

Точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	ЮВ
единица измерения: ±/мм	0.0005	0.002	0.002	0.002	0.002
Геометрическая точность	Округлость	Соосность	Прямолинейность	Цилиндричность	Симметрия
единица измерения: ±/мм	0.0005	0.001	0.001	0.002	0.002
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Принцип обработки и преимущество в эффективности

В процессе бесцентрового шлифования Sanluo Precision используется трехточечная система поддержки, состоящая из шлифовального круга, регулирующего круга и опорной пластины. Заготовка может быть отшлифована снаружи цилиндрической формы без позиционирования центрального отверстия. Шлифовальный круг вращается с высокой скоростью 30–35 м/с для удаления материалов, а регулирующий круг вращается в том же направлении с низкой скоростью 50–200 об/мин для привода заготовки. Опорная пластина поддерживает заготовку и определяет положение шлифования. Осевая подача осуществляется за счет точной регулировки угла наклона регулирующего колеса (0,5°-3°). Применяется сквозное шлифование, при котором заготовки непрерывно входят с одного конца и выводятся с другого конца, и весь процесс является непрерывным. По сравнению с повторным зажимом, отводом инструмента и коммутацией традиционных шлифовальных машин, бесцентровое шлифование экономит более 60% вспомогательного времени. Жесткая опорная конструкция, образованная опорной пластиной и регулирующим колесом, имеет несущую способность в 2-3 раза больше, чем центральная опора, и может осуществлять шлифование на большую глубину с односторонним припуском 0,5–2 мм, что особенно подходит для деталей вала с коэффициентом гибкости L/D более 10, эффективно предотвращая деформацию изгиба.

Применение материала

Как профессиональная установка для бесцентрового шлифования, компания Sanluo Precision оснащена автоматической системой манипулятора загрузки и разгрузки, которая может осуществлять круглосуточное беспилотное производство и удовлетворять требованиям обработки больших партий и высокой консистенции.

Наши услуги по бесцентровому шлифованию охватывают нержавеющую сталь 316L/304, титановый сплав TC4, алюминиевый сплав 7075/6061, подшипниковую сталь GCr15 и другие материалы. Производственные мощности охватывают цилиндрические детали диаметром Φ3-Φ150 мм, годовая производственная мощность составляет 2 миллиона штук, что полностью отвечает строгим требованиям различных отраслей промышленности к прецизионным бесцентровым шлифовальным деталям.

Технические параметры

Категория параметра	Детали параметра
Модель оборудования	ГТ-610 ЧПУ
Ось ЧПУ	/ (Высокоточное управление с ЧПУ)
Производительность измельчения	Диапазон диаметров: 0,05–50,8 мм.
Шпиндельная система	Мощность рабочего колеса: 15 л.с. (11 кВт); Скорость рабочего колеса: 500-2500 об/мин.
Индекс точности	Округлость: лучше 1,02 мкм; Разрешение слайда: 0,1 мкм
Функция автоматизации	Автоматическая правка, автоматическая компенсация размера, автоматическая балансировка колес.
Другие особенности	Роликовая направляющая сверхвысокой жесткости; может быть интегрирован с роботом, устройством подачи и т. д.
Типичные применения	прецизионные детали, бесцентровое шлифование

Категория параметра	Детали параметра
Модель оборудования	ОЦ-24БР-200
Ось ЧПУ	3-осевой ЧПУ или 5-осевой ЧПУ
Производительность измельчения	Диапазон диаметров: 1 мм - 100 мм
Шпиндельная система	Размер шлифовального круга: φ610x205(255)xφ304,8 мм; Двигатель шпинделя: 15 кВт (22 кВт опционально)
Индекс точности	Округлость до 0,5 мкм; Точность размеров до 2 мкм
Функция автоматизации	Дополнительное портальное устройство подачи, внешнее лазерное измерительное устройство
Другие особенности	Вес оборудования около 5000 кг, прочная конструкция, хорошая устойчивость.
Типичные применения	прецизионные детали, бесцентровое шлифование
