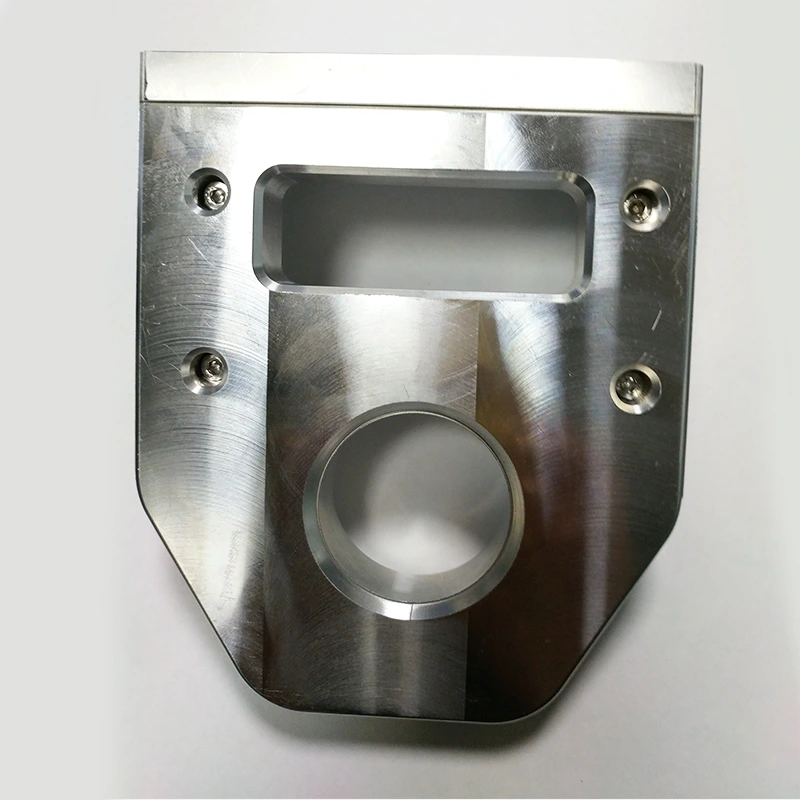

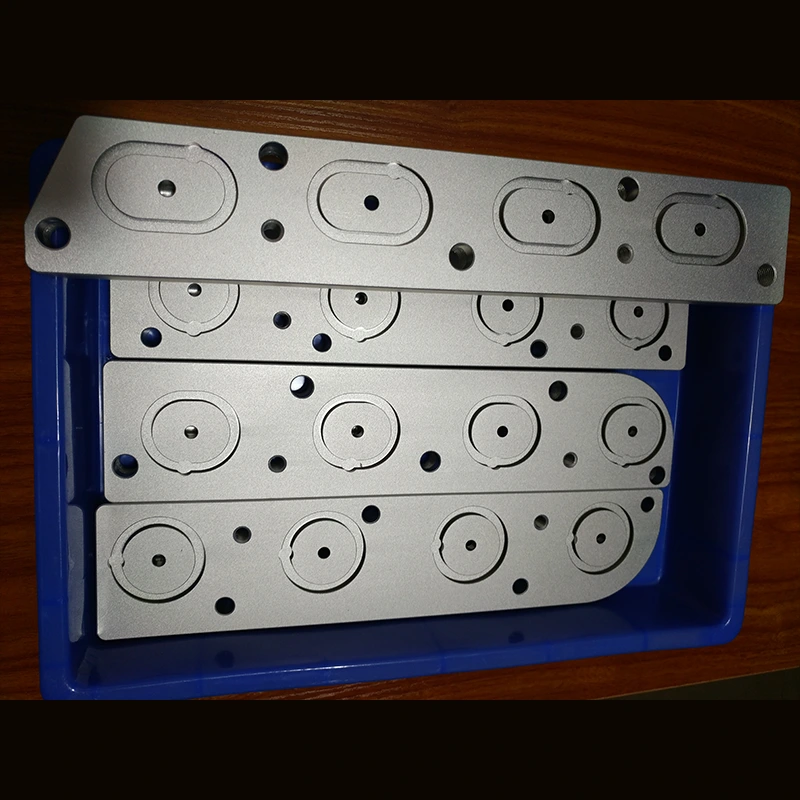

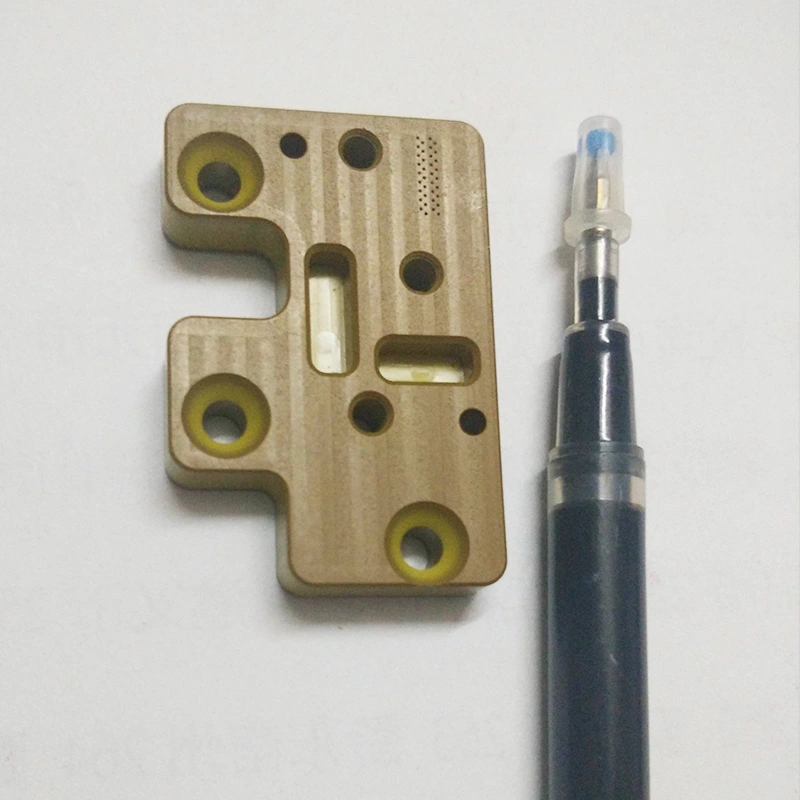

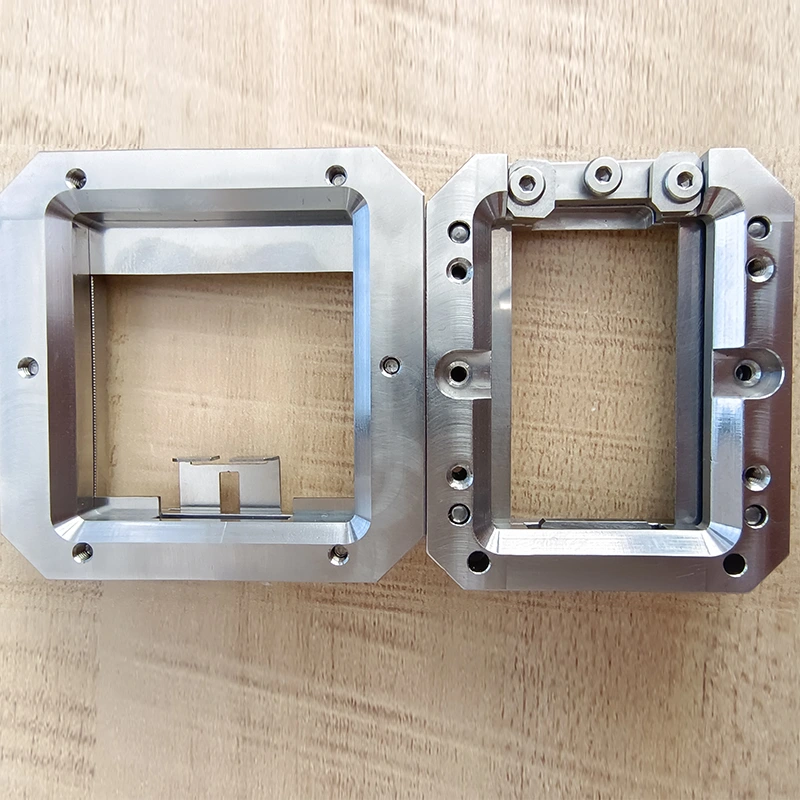

Фрезерные компоненты с ЧПУ

Sanluo Precision является профессиональным производителем и поставщиком фрезерных компонентов с ЧПУ в Китае. Мы предоставляем клиентам индивидуальные услуги обработки с ЧПУ, используя передовые технологии CAM-программирования и точное управление инструментом. Мы специализируемся на производстве фрезерных деталей с ЧПУ, предоставляем профессиональные услуги по фрезерованию деталей с ЧПУ и поддерживаем настройку сложных и трудных деталей.

Отправить запрос

Описание продукта

Управление инструментами и оптимизация

На обрабатывающем заводе Sanluo Precision создана полная библиотека инструментов для управления инструментами и оптимизации фрезерных компонентов с ЧПУ, выбирая наиболее подходящие инструменты в соответствии с различными материалами. Концевые фрезы с покрытием из цементированного карбида используются для стальных деталей, угловые фрезы с большой спиралью — для алюминиевых сплавов, а инструменты PCD или CBN — для титановых сплавов. Устройство предварительной настройки инструмента может точно измерять параметры инструмента и вводить результаты измерений в систему компенсации станка, чтобы исключить ошибки при установке инструмента и обеспечить точность первого изделия. Износ инструмента регулярно выявляется, и замена инструмента оценивается в зависимости от качества обрабатываемой поверхности и изменений размеров заготовки для достижения стабильной обработки. Что касается интеллектуального программирования и планирования пути, для 3D-программирования и моделирования используется программное обеспечение CAM, такое как Mastercam и UG NX. Передовые методы обработки, такие как контурное фрезерование и фрезерование циклоиды, применяются для обеспечения равномерной нагрузки на инструмент и увеличения срока службы инструмента более чем на 30%. Маршруты входа и выхода инструмента улучшены, а вход инструмента по спирали используется вместо прямого вертикального входа инструмента, чтобы уменьшить воздействие инструмента.

Точность станции фрезерования деталей с ЧПУ

Точность размеров	Л (Х)	W（Y）	Х（Z）	Ш	ДА
единица измерения: ±/мм	0.005	0.002	0.001	0.005	0.0001
Геометрическая точность	Плоскостность	Параллелизм	Перпендикулярность	Шероховатость	Круговое биение
единица измерения: ±/мм	0.002	0.003	0.005	Ра0,8	0.008
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

В состав сконфигурированных контрольно-измерительных приборов и измерительных инструментов входят: координатно-измерительная машина КИМ, прибор для измерения изображений, проектор, лазерный измеритель диаметра, лазерный интерферометр, измеритель шероховатости, измеритель круглости, инструментальный микроскоп, стереомикроскоп, микрометр, штыревой калибр, циферблатный индикатор, микрометр с точностью 0,0001 мм, электронный штангенциркуль, штангенциркуль, мерный блок, твердомер, резьбомер.

Онлайн-инспекция и отслеживание

Как профессиональный производитель компонентов для фрезерования с ЧПУ, компания Sanluo Precision оснащена лазерными датчиками Renishaw для фрезерных деталей с ЧПУ, реализующими замкнутый контур управления обработкой, измерением и компенсацией. Для контроля партии проводится полноразмерный контроль первой партии фрезерованных деталей, а статистический мониторинг SPC используется для отслеживания тенденций изменения размеров в процессе обработки. Каждый компонент снабжен картой отслеживания качества, в которой указан номер инструмента, параметры резки, данные проверки и другая информация для отслеживания. Мы предоставляем индивидуальные услуги по механической обработке с ЧПУ для автомобильных пресс-форм, аэрокосмической арматуры, полупроводниковой арматуры и т. д., поддерживая настройку сложных и сложных деталей с уровнем проходимости более 99,5%.

Технические параметры

Категория параметра	Детали параметра
Модель оборудования	JS-D590S-2
Основное позиционирование	Первый выбор для эффективной 5-осевой обработки шарниров гуманоидных роботов с большим диапазоном обработки и более высокой жесткостью.
Поворотный стол и шпиндель	Проигрыватель переменного тока с прямым приводом Φ400, высокоскоростной высокожесткий шпиндель BT40
Структура машины	Закрытая портальная конструкция, исключительная жесткость
Технические характеристики	Принимает двухканальную систему управления для удвоения эффективности; Ключевые структуры используют конструкцию теплового баланса для обеспечения долгосрочной точности обработки.
Типичные применения	Подходит для фрезерных деталей с ЧПУ, деталей, требующих высокой жесткости, таких как суставы роботов-гуманоидов.

Категория параметра	Детали параметра
Модель оборудования	ДМГ МОРИ ДМВ 110
Основное позиционирование	Общее высокопроизводительное фрезерование, отвечающее потребностям пресс-форм, медицинской, полупроводниковой, аэрокосмической и других отраслей промышленности.
Количество осей	3-осевой (вертикальный)
Рабочий стол и грузоподъемность	Размер рабочего стола 1400 х 600 мм, максимальная нагрузка 1700 кг.
Ход (X/Y/Z)	1100 мм/600 мм/510 мм
Опции шпинделя	Богатые возможности: от 12 000 об/мин до 20 000 об/мин шпинделя SpeedMASTER.
Скорость быстрого перемещения	До 42 м/мин
Емкость инструментального магазина	Стандартные 30 инструментов, дополнительные 60 или 120 инструментов.
Основные преимущества	Высокие динамические характеристики, высокая скорость ускоренного перемещения, оснащена системой линейного прямого измерения, дополнительная температурная компенсация.
Типичные применения	прецизионные фрезерные детали с ЧПУ и т. д.
