Лазерное микросверление

Sanluo Precision — профессиональный производитель и поставщик оборудования для лазерного микросверления в Китае, имеющий 18-летний опыт работы в области технологий точной обработки микроотверстий, предоставляющий клиентам высококачественные услуги по обработке лазерным лучом. Он предлагает профессиональные индивидуальные услуги прецизионной микрообработки для электронной упаковки, медицинских катетеров, фильтрующих устройств и других областей, а также поддерживает настройку сложных и трудных деталей. Он осуществляет прецизионную обработку небольших отверстий микронного размера, глубоких отверстий, отверстий специальной формы и массивных отверстий, полностью отвечая строгим требованиям различных отраслей промышленности к лазерному микросверлению.

Отправить запрос

Описание продукта

Технология обработки микроотверстий

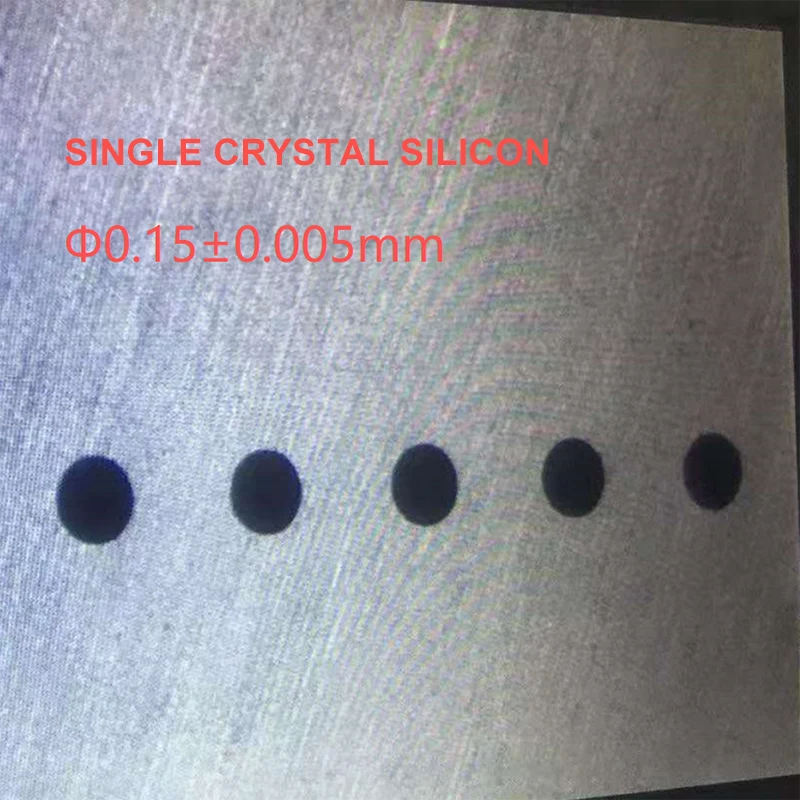

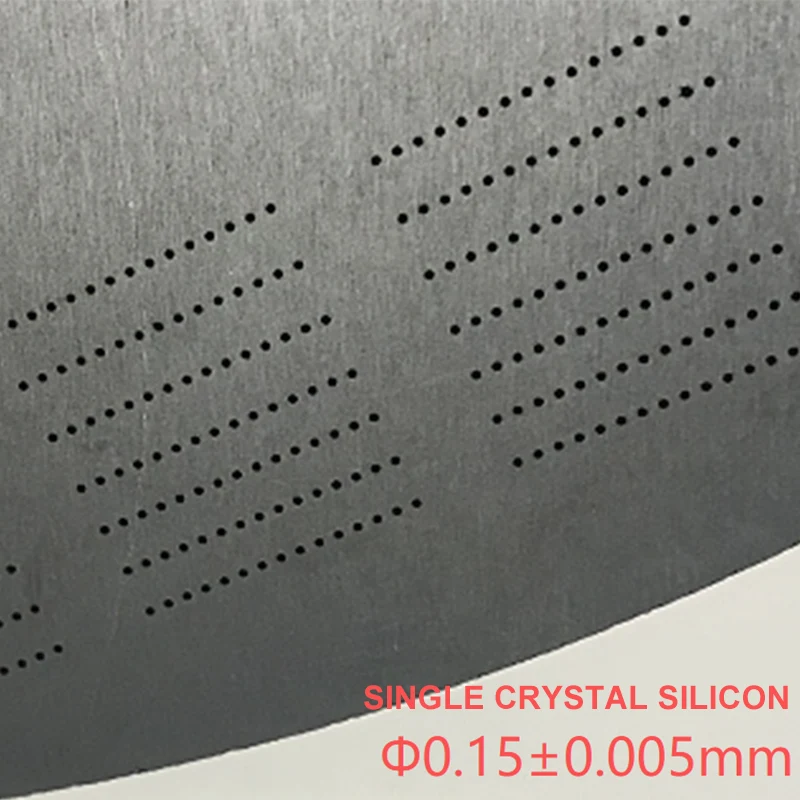

Технология лазерного микросверления, принятая на обрабатывающем заводе Sanluo Precision, использует высокоэнергетические лазерные лучи для фокусировки и сверления отверстий. Принцип сверления: лазер мгновенно нагревает материал до точки кипения, материал испаряется, образуя отверстия, а вспомогательный газ выдувает расплавленный материал. Диапазон диаметров отверстий: φ10–500 мкм, минимальный диаметр отверстия φ5 мкм. Соотношение глубины и диаметра: ≥20:1, значительные преимущества при обработке глубоких отверстий. Различные типы отверстий: круглые отверстия, квадратные отверстия, отверстия специальной формы, выполненные непосредственно лазером. Качество стенки отверстия: конусность ≤2°, округлость ≥95%, шероховатость поверхности стенки Ra0,5-2 мкм. Скорость одного отверстия: 0,01–1 секунда, высокая эффективность пакетной обработки отверстий массива. Применимые материалы: металлы, керамика, стекло, пластмассы, композитные материалы можно сверлить.

Точность станции

Точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	Ш
единица измерения: ±/мм	0.002	0.001	0.005	0.002	0.001
Геометрическая точность	Округлость	Соосность	Прямолинейность	Цилиндричность	Концентричность
единица измерения: ±/мм	0.002	0.006	0.002	0.005	0.002
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Технология прецизионной обработки отверстий

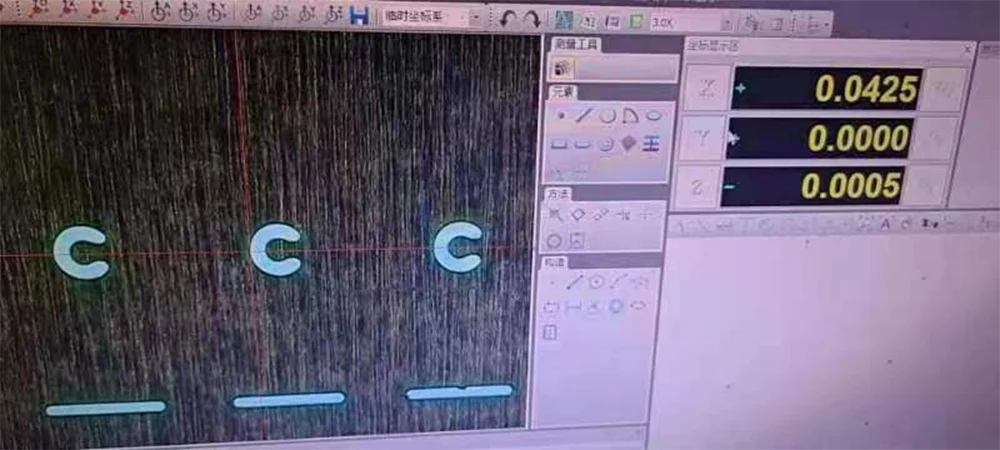

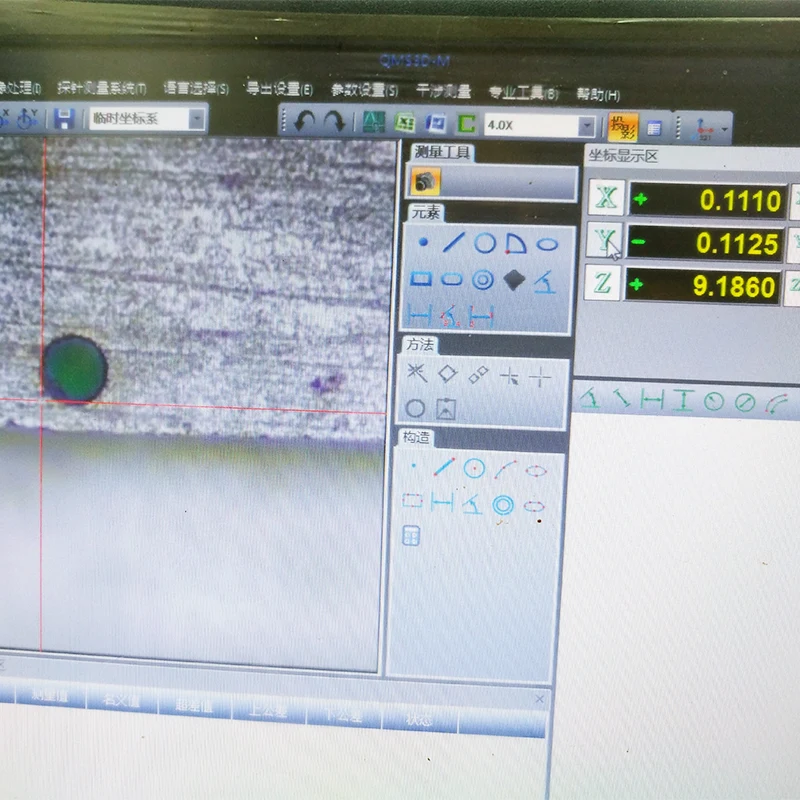

Как профессиональный производитель оборудования для лазерного микросверления, компания Sanluo Precision усовершенствовала и оптимизировала этот процесс. Одноимпульсное сверление: выполняется одним импульсом, высокая скорость, подходит для отверстий диаметром <100 мкм в тонких материалах. Многоимпульсное сверление: многоимпульсная суперпозиция, диаметр отверстия φ100-300 мкм, глубина 5 мм. Спиральное сверление: лазерное спиральное сканирование, большой диаметр отверстия φ300-1000 мкм, большое соотношение глубины и диаметра. Процесс отверстия втулки: сначала просверлите небольшое направляющее отверстие, затем с высокой точностью просверлите большое отверстие. Управление параметрами: точный контроль энергии импульса, частоты, степени расфокусировки и давления вспомогательного воздуха. Массивное сверление: позиционирование с ЧПУ для пакетного сверления, точность шага отверстий ± 5 мкм, постоянство диаметра отверстия <3%. Онлайн-обнаружение: коаксиальное наблюдение CCD, лазерная локация для обеспечения качества.

Области применения

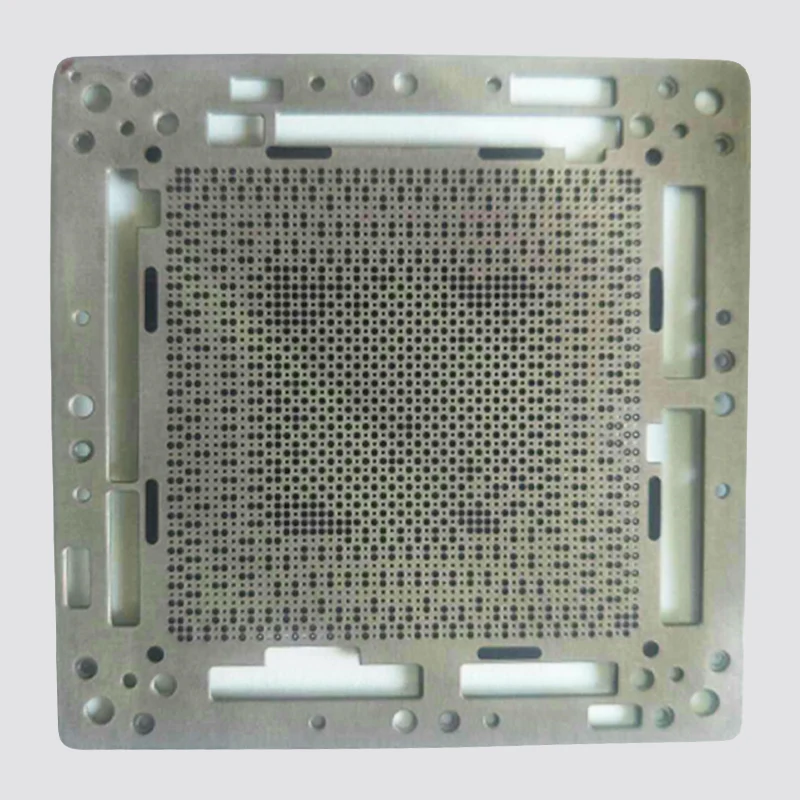

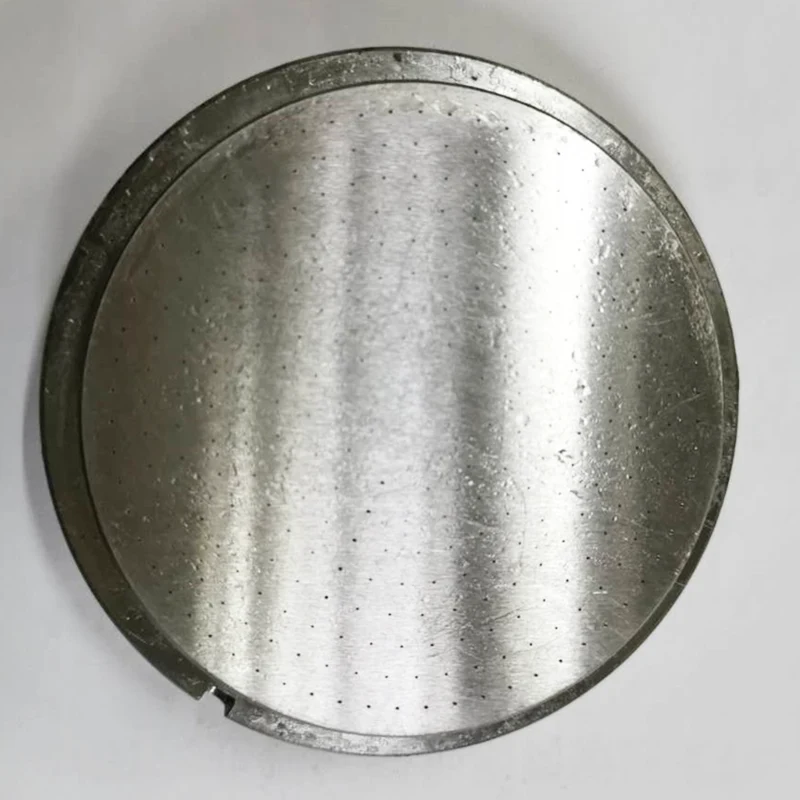

Лазерное микросверление Sanluo Precision применяется в различных сценариях, таких как отверстия для пленочного охлаждения лопаток турбины двигателя с диаметром отверстий φ0,3–1 мм, углом наклона 15–30 ° и тысячами отверстий; массивы отверстий потового охлаждения жаровых труб камеры сгорания с диаметром отверстий 0,2-0,5 мм и шагом отверстий 1-3 мм. Сквозные отверстия керамических подложек для электронной упаковки, диаметром отверстий 50-300 мкм, металлизированные сквозные отверстия; микроотверстия подложек ИС диаметром φ20-100 мкм и соотношением глубины к диаметру 15:1. Боковые отверстия катетеров медицинских изделий диаметром 100-500 мкм для высвобождения лекарств; мембранные отверстия диализаторов с диаметром отверстий 10-50 мкм и равномерным распределением. Микроотверстия фильтровальных сеток из нержавеющей стали для фильтрующих устройств с диаметром отверстий φ20-200 мкм и плотностью отверстий 10-100 шт/см². Sanluo Precision предоставила индивидуальные услуги лазерной обработки для AVIC, Foxconn, Medtronic и других предприятий с годовым объемом сверления более 100 миллионов отверстий, стабильным качеством и надежной точностью.

Технические параметры оборудования для лазерного микросверления

Категория параметра	Детали параметра
Модель оборудования	Сверхбыстрое лазерное двухстанционное оборудование для обработки микроотверстий MiDril 40P
Основное позиционирование	Эффективная и высокоточная двухпозиционная параллельная обработка микроотверстий
Количество осей и станций	Многоосевой, двойной шпиндель, параллельная обработка с двумя станциями
Ход (X1/Y1/Z1)	400 мм/400 мм/450 мм
Диапазон изготовления отверстий	0,005 мм ~ 1,5 мм (диапазон сверления новой модели составляет 0,0025 мм ~ 2,5 мм)
Ключевая точность	Точность диаметра отверстия ±0,001 мм, соотношение глубины и диаметра ≥15:1.
Качество поверхности	Шероховатость поверхности Ra 0,4 (Примечание: Ra0,2 мкм для новой модели)
Основная технология	Технология многоканального разделения луча реализует разделение и асинхронную обработку мощных фемтосекундных лазерных лучей; независимый модуль сканирования луча поддерживает обработку сложных микроструктур изогнутых поверхностей
Основные преимущества	Комплексная эффективность повышена более чем на 70%, подходит для высококачественной, точной и эффективной обработки отверстий в пленке и топливных форсунок.
Типичные применения	Детали для прецизионного лазерного микросверления и т. д.

Категория параметра	Детали параметра
Модель оборудования	5-осевое фемтосекундное оборудование специальной формы для формирования микроотверстий (конкретная модель/)
Основное позиционирование	Прецизионная обработка сложных новых материалов (например, композитов с керамической матрицей) без термического повреждения.
Количество осей	5-осевой
Параметры лазера	Фемтосекундный лазер с шириной импульса всего 80 фс, диаметром фокусируемого пятна всего φ5 мкм
Ключевая точность	Отклонение положения обрабатывающего отверстия стабильно контролируется в пределах ± 2 мкм.
Интеллектуальная функция	Оснащен функцией «интеллектуальной компенсации», которая может автоматически определять коэффициент теплового расширения материала и корректировать путь обработки в режиме реального времени перед обработкой.
Основные преимущества	Чрезвычайно маленькая зона термического воздействия, позволяющая обрабатывать композиты с керамической матрицей без растрескивания; интеллектуальная регулировка обеспечивает высокую точность
Типичные применения	Детали для прецизионного лазерного микросверления и т. д.
