Обработанные детали

Sanluo Precision — профессиональный производитель и поставщик механически обработанных деталей в Китае. Мы предоставляем клиентам высококачественные услуги по обработке деталей с ЧПУ в течение 18 лет. Обрабатывающий завод предлагает профессиональные услуги по индивидуальной обработке деталей для медицинской, полупроводниковой промышленности, научных исследований, оптической связи и других отраслей, поддерживая изготовление сложных и трудных деталей по индивидуальному заказу. От небольших втулок вала до больших коробок, штучное или серийное производство полностью отвечает самым строгим требованиям клиентов.

Отправить запрос

Описание продукта

Полная обработка деталей по категориям

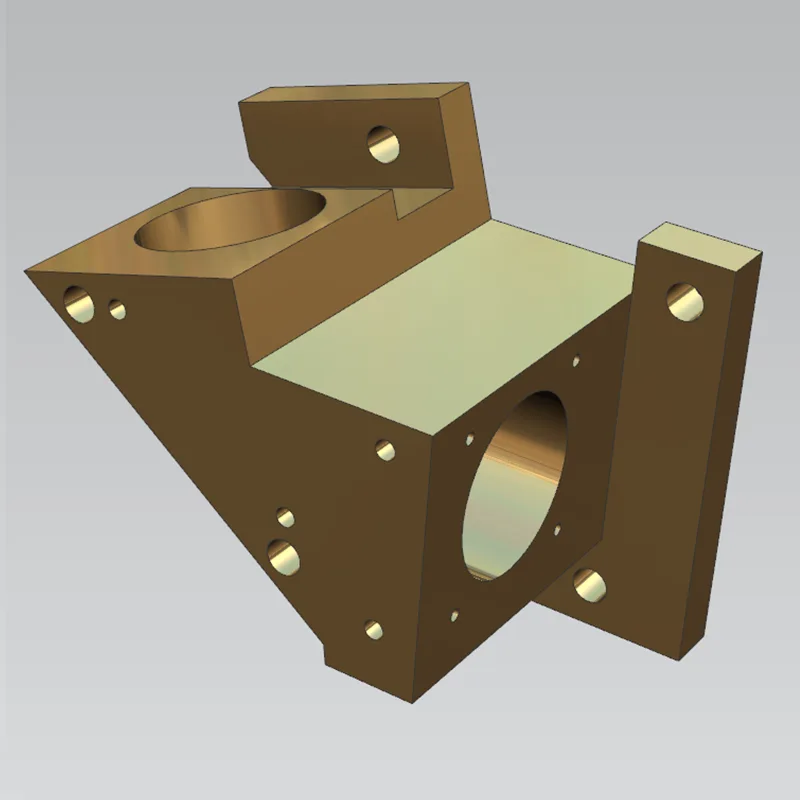

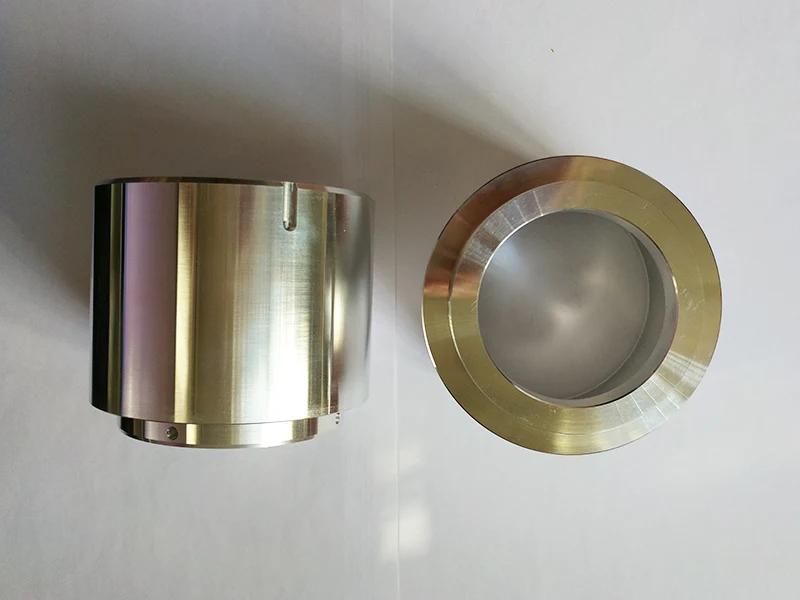

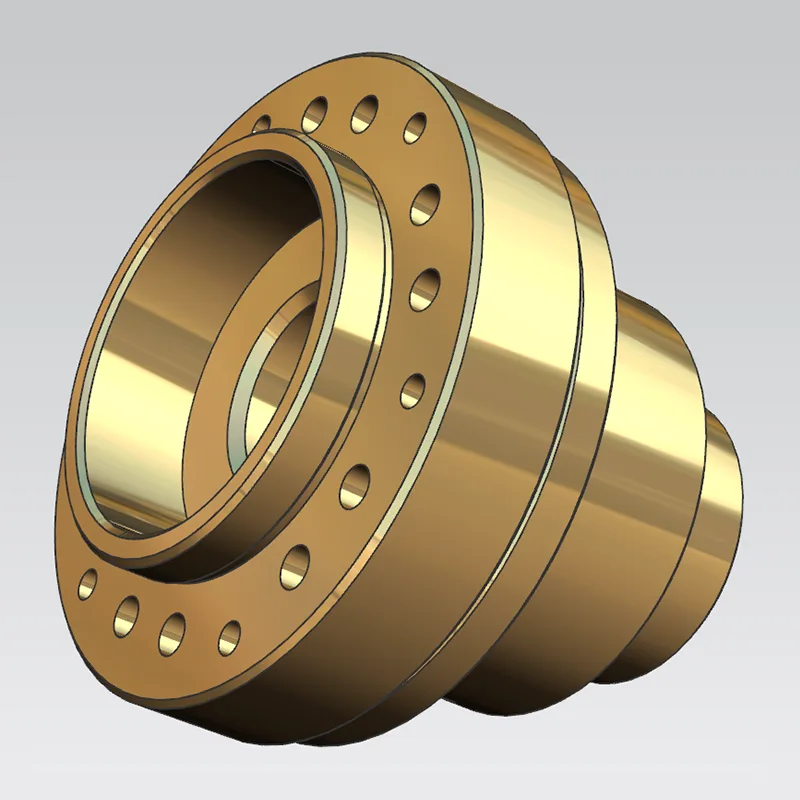

Обрабатывающий завод Sanluo Precision обеспечивает полную обработку механически обработанных деталей. Детали вала: оптический вал, ступенчатый вал, полый вал, эксцентриковый вал, коленчатый вал, распределительный вал, диаметр 5-500мм, длина 10-3000мм, класс точности IT7-IT6. Детали диска: фланец, шестерня, шкив, кулачок, торцевая крышка, диаметр φ20-800 мм, толщина 5-200 мм, класс точности шестерни 6-7. Детали втулки: втулка вала, втулка, соединительная втулка, уплотнительная втулка, внутренний диаметр φ10-300 мм, толщина стенки 2-50 мм, точность посадки H6/H7. Детали коробки: корпус насоса, корпус клапана, коробка передач, гидроблок, размеры 100×100×100 мм-1500×1000×800 мм, допуск положения системы отверстий 0,02-0,05 мм.

Точность станции

Точность размеров	Л (Х)	W（Y）	Х（Z）	Ш	ЮВ
единица измерения: ±/мм	0.005	0.003	0.001	0.002	0.003
Геометрическая точность	Плоскостность	Параллелизм	Перпендикулярность	Шероховатость	Симметрия
единица измерения: ±/мм	0.001	0.002	0.002	Ра0,6	0.005
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

В состав сконфигурированных испытательных приборов и измерительных инструментов входят: координатно-измерительная машина КИМ, прибор для измерения изображений, проектор, лазерный измеритель диаметра, лазерный интерферометр, измеритель шероховатости, измеритель круглости, инструментальный микроскоп, стереомикроскоп, микрометр, штифтовый калибр, циферблатный индикатор, микрометр 0,0001 мм, электронный штангенциркуль, штангенциркуль, измерительный блок, твердомер, резьбомер.

Технология точной обработки

Как профессиональный производитель обработанных деталей, Sanluo Precision применяет передовые технологии обработки. Токарная обработка: токарные станки с ЧПУ и токарные станки с подвижной головкой обрабатывают детали вала, округлость 0,002 мм, шероховатость поверхности Ra0,08-1,6 мкм. Термическая обработка: закалка и отпуск, закалка, цементация и закалка, регулируемая твердость HRC25-62. Контроль качества: проверка чертежей для выявления трудностей обработки, планирование процесса для определения наилучшего маршрута. Проверка первого изделия с полноразмерным измерением на КИМ, мониторинг процесса SPC для массового производства. 100% контроль основных размеров, выборочный контроль общих размеров, специальные средства измерения геометрических допусков. Проверка толщины покрытия, твердости и адгезии после обработки поверхности. Антикоррозионная очистка перед упаковкой для предотвращения ударов и царапин. Выдавать отчеты о проверках и сертификаты на материалы. Мы предоставляем индивидуальные услуги по обработке деталей для известных предприятий, таких как Sany Heavy Industry, Zoomlion и XCMG, с годовым объемом производства более 2 миллионов штук и процентом прохождения более 99,5%.

Технические параметры оборудования для обработки деталей

Основные характеристики:

Двойные рабочие столы, подходят для серийной обработки прецизионных деталей, конструкция высокой жесткости + автоматическая замена поддонов, высокая эффективность, работа без участия человека.

Категория	Параметры
Механические характеристики	- Ход оси X/Y/Z: 300/200/200 мм - Размер рабочего стола: 400×300 мм - Макс. нагрузка: 150 кг. Конус шпинделя: HSK-A50.
Производительность обработки	- Скорость шпинделя: 16000 об/мин (электрический шпиндель) - Скорость ускоренного хода по осям X/Y/Z: 50 м/мин - Скорость подачи резки: 1-15 000 мм/мин - Емкость магазина инструментов: 15 инструментов (стандарт); 30 инструментов (опционально)
Индекс точности	- Точность позиционирования: ±0,002 мм (полный ход) - Точность повторного позиционирования: ±0,001 мм (полный ход) - Шероховатость поверхности: Ra≤0,1 мкм (алюминиевые детали)
Другие	- Система ЧПУ: Makino Professional 6- Мощность: 20 кВт (шпиндель); 7,5 кВт (ось подачи). Особенности: замена двух рабочих столов, поддержка круглосуточной автоматической обработки.
Типичные применения	прецизионные обработанные детали и т. д.

Основные характеристики:

Небольшой токарно-фрезерный станок для токарно-фрезерной обработки автомобильных деталей и прецизионных деталей (таких как блок цилиндров, шкив), конструкция высокой жесткости (подходит для тяжелой резки).

Категория	Параметры
Механические характеристики	- Ход (X×Y×Z): 600×500×400 мм – Диаметр сквозного отверстия шпинделя: ø60 мм – Размер рабочего стола: 800×500 мм – Макс. вес заготовки: 800 кг
Производительность обработки	- Скорость шпинделя: 10000 об/мин (электрический шпиндель) - Скорость ускоренного перемещения: 40 м/мин - Крутящий момент электроинструмента: 72 Нм - Емкость магазина инструментов: 20 инструментов (дискового типа)
Индекс точности	- Точность позиционирования: ±0,004 мм. - Точность повторного позиционирования: ±0,002 мм. - Точность круглости: 0,4 мкм (обработка полного круга).
Другие	- Система ЧПУ: Okuma OSP-P300- Мощность: 15 кВт (шпиндель); 7,5 кВт (ось подачи) - Особенности: Поддержка субшпинделя (второй шпиндель).
Типичные применения	прецизионные обработанные детали и т. д.
