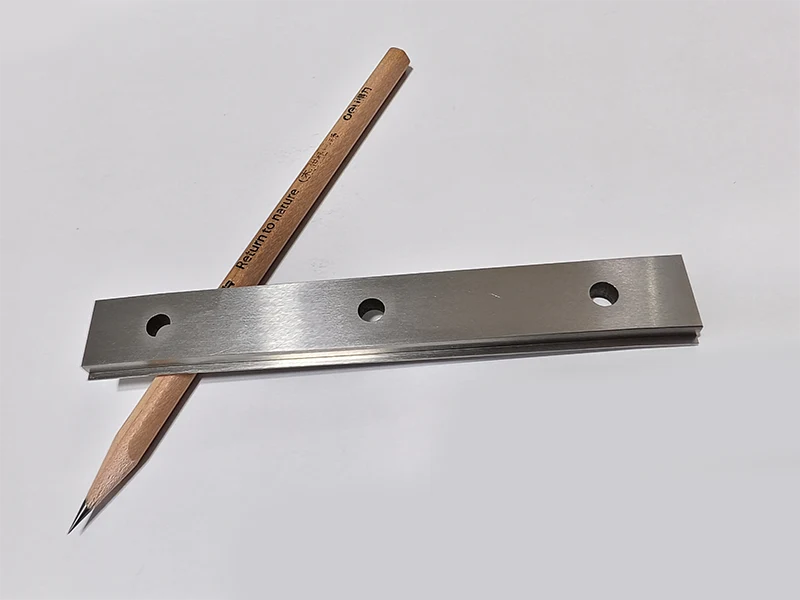

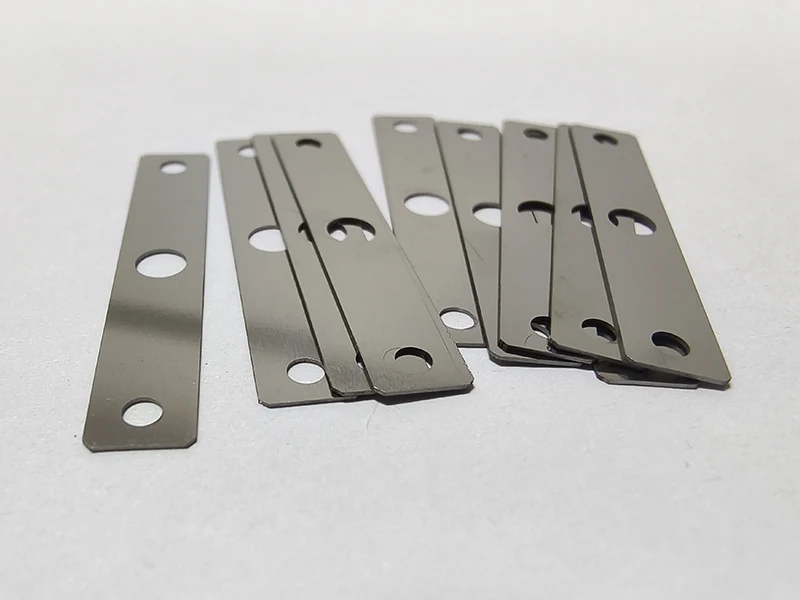

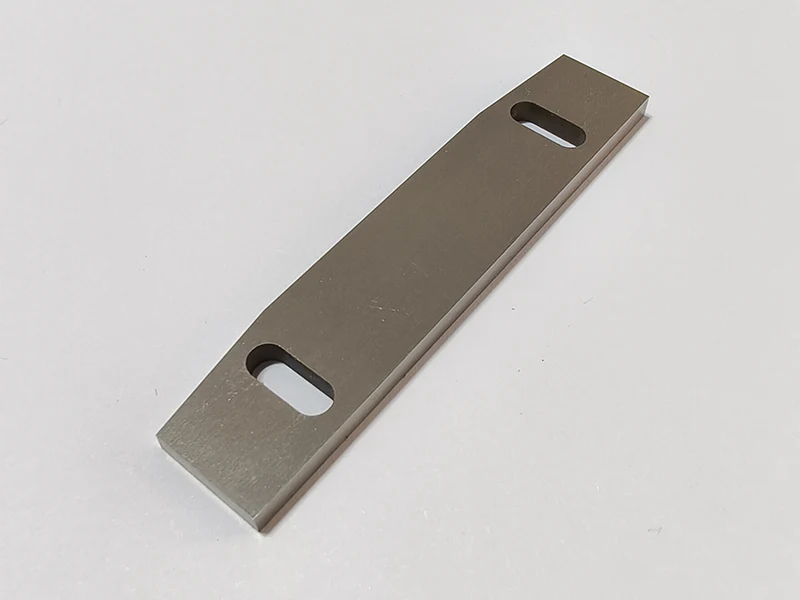

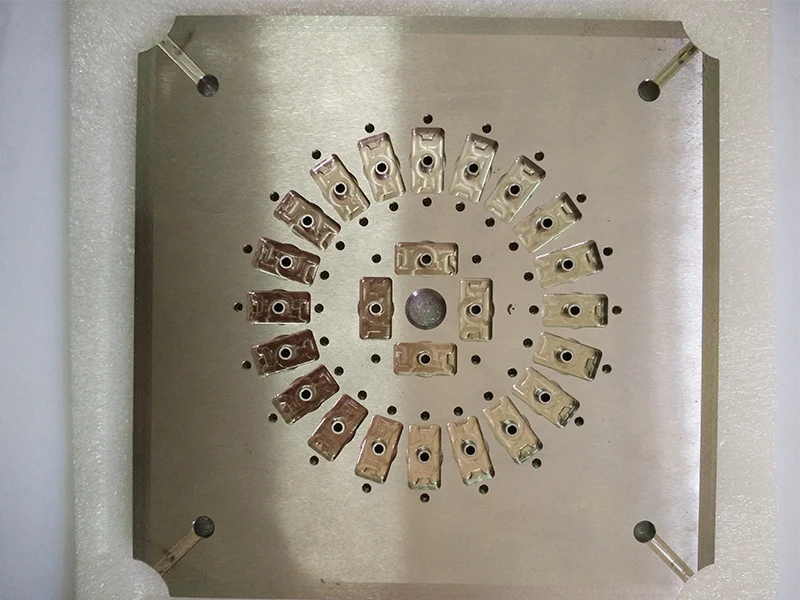

Sanluo Precision предоставляет профессиональные услуги по индивидуальному шлифованию поверхности, помогая изготавливать сложные детали по индивидуальному заказу. Возможна высокоточная плоская обработка с плоскостностью 0,0005-0,002 мм и шероховатостью Ra0,02, полностью отвечающая строгим требованиям различных отраслей промышленности к прецизионным плоским деталям.
|
Точность размеров |
Л (Х) |
W（Y） |
Х（Z） |
Ш |
ЮВ |
|
единица измерения: ±/мм |
0.0005 |
0.0005 |
0.0005 |
0.001 |
0.001 |
|
Геометрическая точность |
Плоскостность |
Параллелизм |
Перпендикулярность |
Шероховатость |
Симметрия |
|
единица измерения: ±/мм |
0.001 |
0.001 |
0.001 |
Ра0,05 |
0.002 |
|
Производственная мощность |
1~999999 шт. |
1~999999 шт. |
1~999999 шт. |
1~999999 шт. |
1~999999 шт. |
|
Производственный цикл |
3-20 дней |
3-20 дней |
3-20 дней |
3-20 дней |
3-20 дней |
В процессе прецизионного шлифования завода Sanluo Precision используются передовые технологии шлифования, диапазон обработки включает детали с размером плоскости от 50 до 3000 мм и толщиной от 5 до 500 мм, можно обрабатывать как отдельные детали, так и партии. Обрабатывающий завод оснащен прецизионными плоскошлифовальными станками серии M7130-M7150, импортным оборудованием OKAMOTO и другими брендами, а также системой автоматического цикла с ЧПУ, точность шлифования может достигать 0,0005 мм, шероховатость поверхности Ra0,1 мкм. Точность обработки: плоскостность 0,0005～0,005 мм, параллельность 0,0001～0,001 мм, перпендикулярность 0,001～0,005 мм, шероховатость поверхности Ra0,1～3,2 мкм.
Как профессиональный производитель плоскошлифовальных станков, Sanluo Precision строго контролирует процесс шлифования: черновое шлифование с односторонним припуском 0,2～0,5 мм, чистовое шлифование с односторонним припуском 0,05～0,15 мм, послойное шлифование для предотвращения деформации пригара.
Точный контроль параметров шлифования, скорость шлифовального круга 1500～2500 об/мин, скорость рабочего стола в продольном направлении 10～20м/мин, в поперечном направлении 1～3м/мин, глубина шлифования при черновом шлифовании 0,01～0,03мм/время, чистовое шлифование 0,002～0,008мм/время.
В зависимости от обрабатываемых материалов подбираются специальные шлифовальные круги: шлифовальный круг из белого корунда (зернистость 46-60#) для обычной стали, шлифовальный круг из коричневого корунда для чугуна и цветных металлов, шлифовальный круг из CBN для закаленной стали HRC50-65.
Концентрация шлифовальной жидкости 3%~5%, расход 30~60 литров/мин, охлаждение заготовки для предотвращения термической деформации и засорения шлифовального круга. Компания предоставляла индивидуальные услуги прецизионного шлифования для известных предприятий, таких как LYC Bearing, XCMG, Gree, Midea, с ежегодным шлифованием 200 000 плоских деталей, процентом проходимости 99,5%, стабильным и надежным качеством.
Основные характеристики: прецизионное шлифование, подходит для форм, оптических компонентов, использует двойную V-образную направляющую + сервопривод, высокую точность, хорошее качество поверхности.
|
Категория |
Параметры |
|
Механические характеристики |
- Размер рабочего стола: 450×150 мм. - Макс. размер помола: 450×150×300 мм- Макс. нагрузка: 100 кг. Размер шлифовального круга: φ200×φ31,75×50 мм. |
|
Производительность обработки |
- Скорость шлифовального круга: 3600 об/мин - Скорость подачи вверх и вниз по оси: 0,1-1000 мм/мин - Скорость подачи по передней и задней оси: 1-1000 мм/мин - Точность шлифования: ± 0,002 мм (плоскостность) |
|
Индекс точности |
- Точность позиционирования: ±0,001 мм (полный ход) - Точность повторного позиционирования: ±0,0005 мм (полный ход) - Шероховатость поверхности: Ra≤0,1 мкм (стальные детали) |
|
Другие |
- Система ЧПУ: собственная разработка Окамото. Мощность: 2 кВт (шпиндель); 1,5 кВт (ось подачи) - Особенности: Поддерживает автоматический цикл чернового, чистового и легкого шлифования. |
|
Типичные применения |
прецизионное поверхностное шлифование деталей для высокотехнологичной медицинской, полупроводниковой и оптической промышленности. |
|
Категория параметра |
Детали параметра |
|
Модель оборудования |
ПЛАНОМАТ XT Essential |
|
Основное позиционирование |
Универсальное высокоточное плоское и профильное шлифование для обработки деталей. |
|
Количество осей |
3-осевой |
|
Ход (ось X) |
1100 мм или 1500 мм (опция) |
|
Ход (ось Y) |
800 мм |
|
Скорость шпинделя |
3500 об/мин |
|
Мощность шпинделя |
11 кВт |
|
Система ЧПУ |
Система управления Siemens MC 1720 с графическим руководством по эксплуатации |
|
Структура кровати |
Чрезвычайно жесткие компоненты из чугуна с шаровидным графитом, все оси станка оснащены линейными направляющими. |
|
Основная функция |
Возвратно-поступательное шлифование, глубинное шлифование |
|
Типичные применения |
прецизионное поверхностное шлифование деталей для высокотехнологичной медицинской, полупроводниковой и оптической промышленности. |
|
Параметр Элемент |
Значение параметра |
|
Бренд/модель |
Тайвань Чуньли / JL-618 |
|
Тип оборудования |
Поверхностно-шлифовальный станок |
|
Режим управления |
Ручной/ручной |
|
Зона рабочего стола |
150 мм × 465 мм |
|
Максимальная площадь шлифования |
150 мм × 450 мм |
|
Максимальный диаметр шлифования |
150 мм или 472 мм |
|
Максимальный ход рабочего стола |
175 мм × 472 мм |
|
Максимальное расстояние от шпинделя шлифовального круга до рабочего стола |
400 мм или 450 мм |
|
Размер шлифовального круга (наружный диаметр × толщина × диаметр отверстия) |
180 мм × 13 мм × 31,75 мм |
|
Скорость шлифовального круга |
2900/3500 об/мин или 3000 об/мин или 3600 об/мин |
|
Мощность главного двигателя |
1 кВт, 1,5 кВт (ок. 2 л.с.), 2 кВт |
|
Точность обработки |
Высокая точность, до 2 микрон. |
|
Биение конца вала шпинделя |
≤ 0,003 мм |
|
Вес машины |
Прибл. 690 кг, 700 кг, 720 кг, 750 кг, 790 кг, 880 кг |
|
Габаритные размеры (Д×Ш×В) |
1400 мм × 920 мм × 1850 мм |
|
Типичные применения |
прецизионное поверхностное шлифование деталей для медицины и полупроводников |
