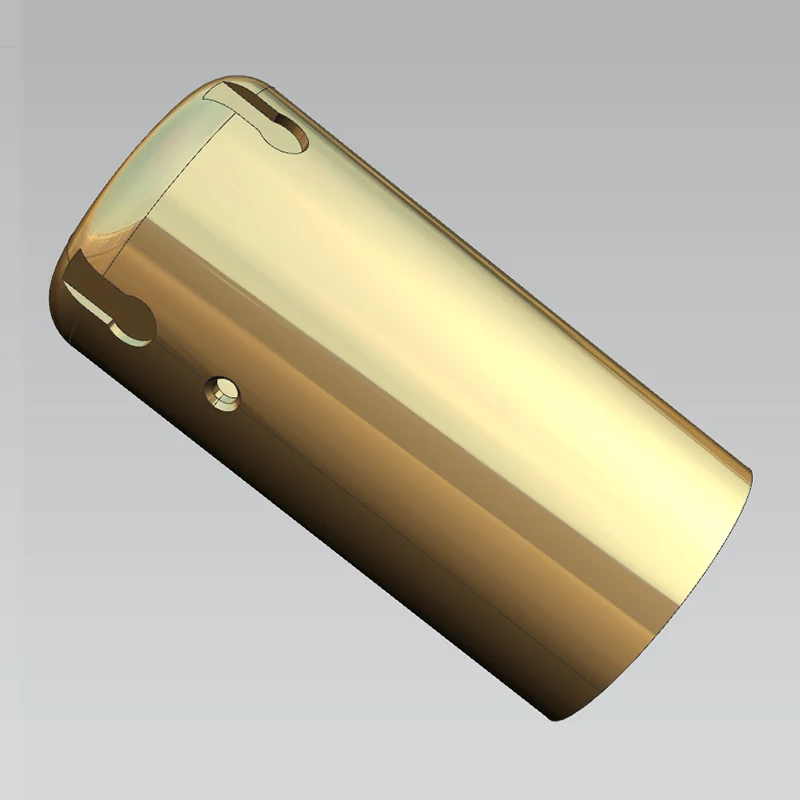

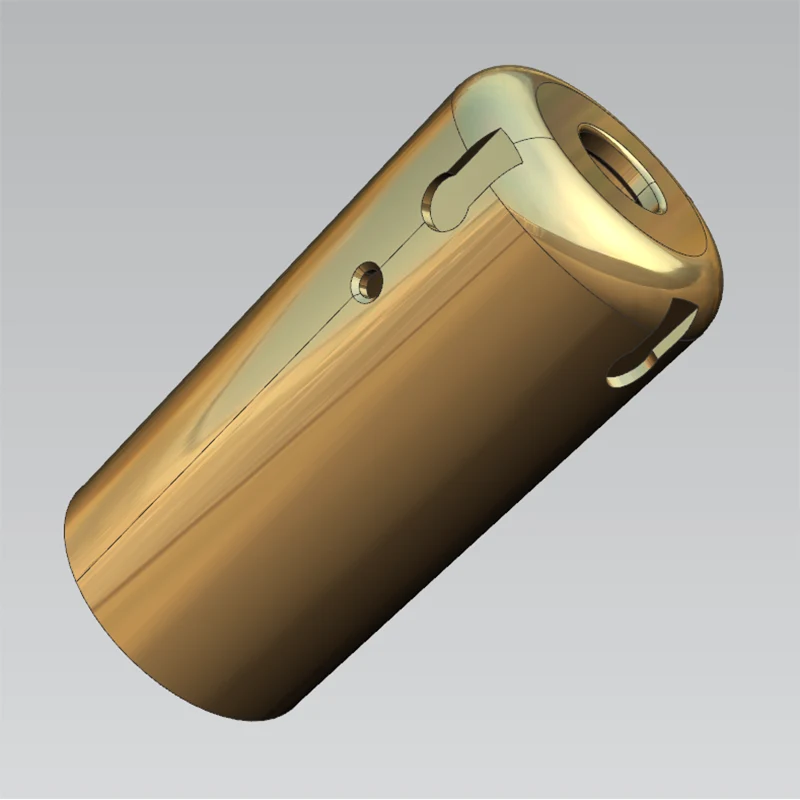

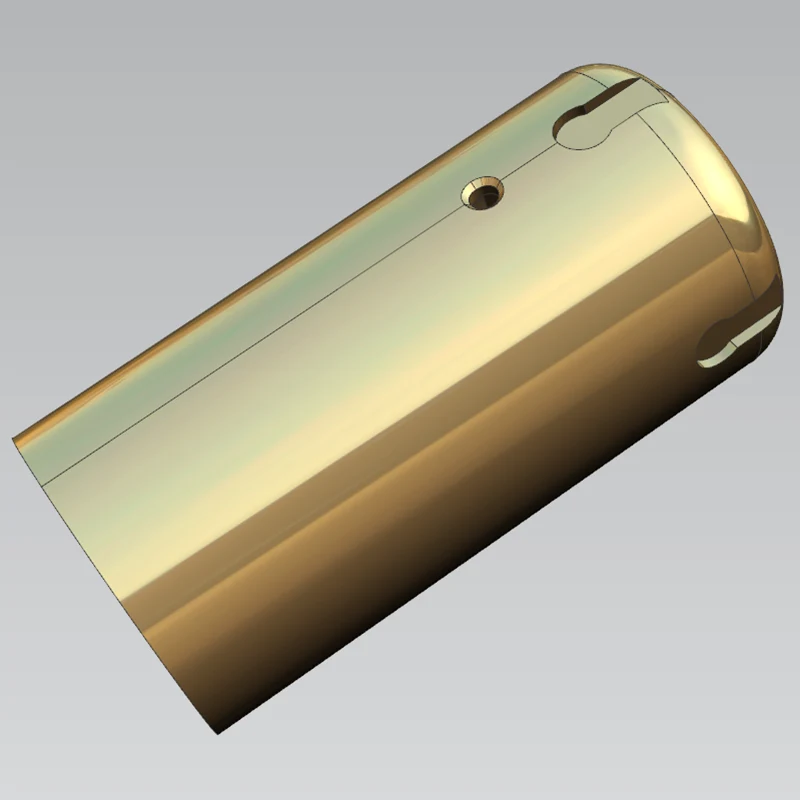

Токарная обработка с ЧПУ сверхмалых прецизионных компонентов

Sanluo (Shenzhen Sanluo Precision Technology Co., Ltd.) — ведущий китайский завод и поставщик, специализирующийся на токарной обработке с ЧПУ сверхмалых прецизионных компонентов. С 2007 года мы сосредоточили свое внимание на уникальных задачах производства деталей размером в доли миллиметра, где важен каждый микрон, а традиционные методы обработки не справляются. На нашем заводе площадью 8000 кв.м в Шэньчжэне имеются специализированные микротокарные цеха, оснащенные самыми современными в мире токарными станками швейцарского типа, в которых работают инженеры, которые десятилетиями совершенствовали искусство сверхмалого точного производства. Благодаря возможностям диаметром до φ0,1 мм и гладкости поверхности до Ra0,01 мкм мы даем возможность новаторам в области медицины, полупроводников и точных приборостроения расширить границы миниатюризации.

Ультра-малая экспертиза

Для нашей токарной обработки сверхмалых прецизионных компонентов с ЧПУ требуется больше, чем просто небольшие инструменты — для этого требуется целая экосистема специализированного оборудования, усовершенствованных процессов и опытного персонала, работающих вместе в масштабах, где тепловое расширение, отклонение инструмента и даже вибрация от близлежащего оборудования могут разрушить деталь.

Проблема малого масштаба

При масштабах менее миллиметра обычные правила обработки больше не применяются. Отклонение инструмента на 0,001 мм, которое было бы незначительным для детали диаметром 50 мм, представляет собой 100% ошибку для детали диаметром 0,1 мм. Наш сверхмалый токарный процесс решает эти проблемы за счет:

1. Технология направляющей втулки швейцарского типа: поддерживает заготовку в точке резки, исключая прогиб

2. Высокоскоростные шпиндельные системы: до 50 000 об/мин для оптимальной резки на микромасштабах

3. Компенсация тепловой ошибки: регулировка в реальном времени изменений размеров, вызванных температурой

4. Виброизоляция: прецизионные фундаменты станков, изолирующие операции резки от внешних воздействий.

Диапазон размеров

Наша сверхмалая прецизионная токарная обработка охватывает широкий спектр миниатюрных размеров:

● Минимальный внешний диаметр: φ0,1 мм (микровалы, штифты, провода)

● Минимальный внутренний диаметр: 0,1 мм (микроотверстия, гильзы, трубки)

● Минимальный размер объекта: 0,005 мм (микроканавки, выемки, профили)

● Максимальное соотношение длины и диаметра: >20:1 для тонких микровалов

● Емкость запаса прутков: от 0,1 мм до 32 мм для непрерывного производства

Прецизионные уровни

При работе в сверхмалых масштабах точность решает все. Наши процессы токарной обработки достигают уровня точности, устанавливающего отраслевые стандарты, что подтверждается самым современным метрологическим оборудованием, способным проводить измерения на субмикронном уровне.

Возможности толерантности

Мы последовательно соблюдаем следующие допуски для сверхмалых прецизионных компонентов:

Классификация классов

Наша сверхмалая токарная обработка достигает классов точности от IT0 до IT5, при этом IT3 является стандартной возможностью для многих наших медицинских и аэрокосмических микрокомпонентов. Для справки: допуск класса IT3 на стержне диаметром 1 мм составляет всего 0,001 мм — примерно 1/30 толщины человеческого волоса.

Варианты материалов

Различные приложения сверхмалых компонентов требуют разных свойств материала, и каждый материал представляет собой уникальные проблемы обработки на микромасштабе. Мы накопили специализированный опыт в обработке широкого спектра материалов миниатюрных размеров.

Металлические Сплавы

1. Нержавеющая сталь: имплантаты и интервенционные марки для медицинского применения.

2. Титановый сплав: легкий, биосовместимый, высокое соотношение прочности и веса.

3. Латунь и медные сплавы: отличная обрабатываемость, хорошая тепло- и электропроводность.

4. Алюминиевый сплав: легкий, устойчивый к коррозии, широко используется в электронике.

5. Жаропрочные сплавы: для применения в экстремальных условиях

6. Специальные металлы: молибден, вольфрам, порошковая быстрорежущая сталь.

Расширенные материалы

1. Керамика: сверхтвердый, химически инертный, отличные диэлектрические свойства.

2. Сапфир: оптически прозрачный, устойчивый к царапинам, биосовместимый.

3. Инженерные пластики: PEEK, PEI, PAI, UPE для применения в медицине и полупроводниках.

Для каждого материала требуются индивидуальные параметры резки, геометрия инструмента и стратегия обработки. Наши инженеры-технологи разработали собственные протоколы обработки для каждого типа материала, обеспечивая оптимальное качество поверхности и точность размеров даже в самых маленьких масштабах.

Области применения

Наши токарные станки с ЧПУ для сверхмалых прецизионных компонентов позволяют внедрять инновации во многих отраслях, где миниатюризация стимулирует создание продуктов следующего поколения.

Медицинское оборудование

Медицинская промышленность находится на переднем крае миниатюризации: устройства становятся меньше, точнее и менее инвазивными. Мы производим:

● Компоненты стента: трубы с допуском толщины стенки ±0,001 мм и чистотой поверхности Ra0,01 мкм.

● Советы по использованию хирургических инструментов: микролезвия, зонды и компоненты манипулятора.

● Имплантируемые части устройства: биосовместимые микрокомпоненты для сердечных, ортопедических и неврологических имплантатов.

● Микрофлюидные соединители: прецизионные детали для систем доставки лекарств.

Полупроводники и электроника

По мере того как электронные устройства уменьшаются, компоненты внутри них должны становиться все меньше и точнее. Мы производим:

● Микроконтакты и разъемы: для электронной упаковки высокой плотности

● Детали для обработки пластин: прецизионные компоненты для оборудования по производству полупроводников.

● Оптоволоконные наконечники: компоненты сверхточной центровки для оптоволоконной связи.

● Контакты тестового щупа: для тестирования полупроводниковых пластин

Прецизионные инструменты

От научно-исследовательского оборудования до бытовой электроники — точные инструменты основаны на сверхмалых точеных компонентах:

● Микрометрические шпиндели: точность резьбы 2-го класса с погрешностью шага ±0,0002 мм.

● Компоненты часового механизма: крошечные шестеренки, валы и драгоценности.

● Корпуса и крепления объективов: для модулей камер и оптических систем

● Сенсорные элементы: для измерения давления, температуры и положения

Системы качества

Обеспечение качества сверхмалых прецизионных компонентов требует специальных методов контроля и культуры качества, в которой уделяется внимание каждому микрону. Наша сертифицированная система качества ISO9001:2008 адаптирована к уникальным задачам микропроизводства, гарантируя, что каждая производимая нами деталь соответствует строгим стандартам нашей программы токарной обработки с ЧПУ для сверхмалых прецизионных компонентов.

Специализированная инспекция

Измерение характеристик в субмиллиметровом масштабе требует специального оборудования и обученного персонала. В наш арсенал инспекций входят:

1. КИМ высокого разрешения: с субмикронной точностью зонда

2. Видеоизмерительные системы: бесконтактный оптический контроль хрупких микродеталей.

3. Лазерные микрометры: высокоскоростное измерение диаметра с нанометровым разрешением

4. Атомно-силовые микроскопы: для определения характеристик поверхности на наноуровне

5. Цифровые микроскопы: с увеличением до 5000x для визуального контроля

Управление процессом

Мы внедряем статистический контроль процессов (SPC) с индексом возможностей процесса (CPK) ≥2,0 для всех критических характеристик. Это означает, что статистически доказано, что наш процесс позволяет производить детали в пределах технических требований, а уровень дефектов измеряется в деталях на миллион. Наша система управления алмазным инструментом с компенсацией износа ±0,0001 мм обеспечивает стабильную производительность инструмента на протяжении всего производственного цикла, сохраняя жесткие допуски, необходимые для сверхмалых компонентов.

Платформа оборудования

Наши возможности сверхмалой прецизионной токарной обработки основаны на нашем 7-осном сверхточном токарном станке SwissNano, специально созданном для нужд производства микрокомпонентов. Этот станок представляет собой вершину токарной технологии швейцарского типа, сочетая в себе исключительную точность и замечательную универсальность.

Для обработки сверхмалых компонентов немного большего размера, которые по-прежнему требуют предельной точности, наш высокоточный токарный станок с ЧПУ STC-38 обеспечивает дополнительную производительность благодаря своей высокожесткой конструкции и системе управления FANUC.

Часто задаваемые вопросы

Вопрос: Какую наименьшую деталь вы можете повернуть?

Ответ: Наш наименьший обрабатываемый диаметр составляет φ0,1 мм для наружных диаметров, и мы можем производить микроотверстия размером до 0,003 мм, используя дополнительные процессы. Минимальный размер конструктивного элемента составляет 0,005 мм. Эти возможности регулярно демонстрируются в производстве медицинских и полупроводниковых приборов.

Вопрос: Как вы обрабатываете детали, которые слишком малы для ручной обработки?

О: Мы используем специализированные приспособления, автоматизированные системы обработки и манипулирование деталями на основе вакуума для самых маленьких компонентов. Наши станки швейцарского типа оснащены направляющими втулками, которые поддерживают заготовку прямо в зоне резания, устраняя необходимость ручного управления во время обработки.

Вопрос: Можете ли вы соблюдать жесткие допуски на очень тонкостенных деталях?

О: Да, наша технология сверхнизкой силы резания специально разработана для минимизации деформации заготовки. Мы регулярно производим тонкостенные микротрубки с допуском на толщину стенок ±0,001 мм, используя специализированные инструменты и приспособления для поддержания стабильности размеров на протяжении всего процесса обработки.

Вопрос: Каков типичный срок поставки сверхмалых прецизионных компонентов?

О: Производственные циклы варьируются от 3 до 20 дней в зависимости от сложности детали, материала и количества заказа. Простые микровалы из стандартных материалов можно изготовить за 3–5 дней, тогда как сложные многофункциональные детали из специальных материалов могут потребовать 15–20 дней и более.

Вопрос: Предоставляете ли вы отчеты о первой проверке изделий (FAI)?

О: Да, мы предоставляем подробные отчеты о проверке первых изделий с полными размерными данными, сертификатами материалов и технологической документацией. Наши 16 специалистов по качеству и более 320 контрольно-измерительных приборов гарантируют точность и прослеживаемость каждого измерения.

Вопрос: Можете ли вы производить микрорезьбу на мелких деталях?

А: Абсолютно. Мы можем нарезать микрорезьбу с шагом до 0,05 мм и точностью 2–4 класса. Сюда входит как наружная, так и внутренняя резьба на компонентах диаметром до 0,5 мм с полной проверкой с использованием резьбомеров и оптических измерительных систем.

Вопрос: Возможно ли OEM-производство сверхмалых компонентов?

О: Да, мы полностью принимаем заказы OEM. Мы относимся ко всем проектам и спецификациям клиентов со строгой конфиденциальностью. В нашей корпоративной культуре особое внимание уделяется информационной безопасности, и у нас есть надежные процессы для защиты вашей интеллектуальной собственности.
