Высокоточная обработка с ЧПУ

Sanluo Precision — профессиональный производитель и поставщик оборудования для высокоточной обработки с ЧПУ в Китае, обладающий 18-летним техническим опытом в области производства с микронной точностью и предоставляющий клиентам высококачественные услуги высокоточной обработки. Мы предоставляем профессиональные индивидуальные услуги высокоточной обработки для аэрокосмической промышленности, прецизионных инструментов, медицинских приборов, полупроводникового оборудования и других отраслей промышленности, а также поддерживаем настройку сложных и трудных деталей. Мы можем реализовать массовое производство сложных деталей с классом точности IT1-IT6, полностью отвечающим строгим требованиям высокотехнологичной обрабатывающей промышленности к высокоточной обработке на станках с ЧПУ.

Отправить запрос

Описание продукта

Возможность высокоточной обработки

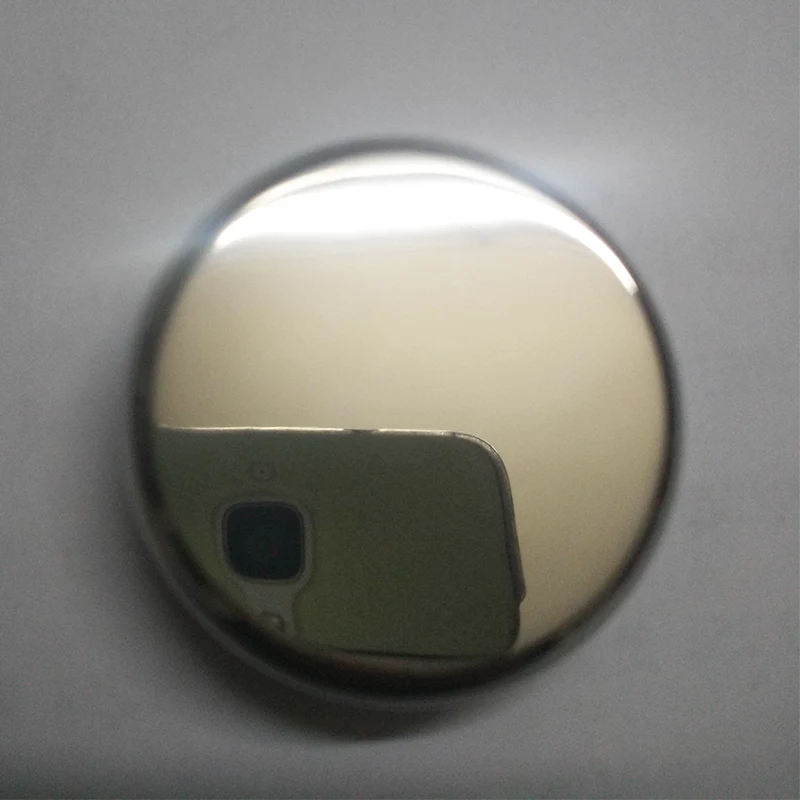

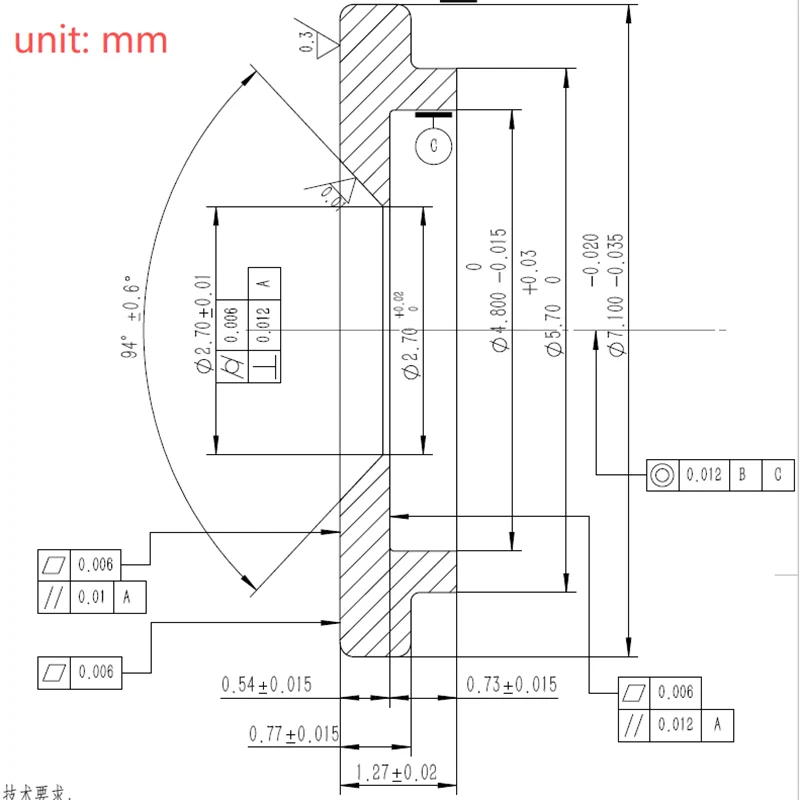

Высокоточная обработка с ЧПУ компании Sanluo Precision отличается чрезвычайно высокой точностью: точность размеров (допуск диаметра ± 0,001–0,005 мм, допуск по длине ± 0,003–0,008 мм, допуск на расстояние между отверстиями ± 0,001 мм, точность посадки класса H2/H3, достижение класса IT2/IT3); геометрическая точность (круглость 0,001-0,003мм, цилиндричность 0,001-0,005мм, концентричность 0,002-0,005мм, плоскостность 0,0005-0,008мм, перпендикулярность 0,002-0,01мм, параллельность 0,002-0,01мм, биение 0,002-0,015 мм); качество поверхности (шероховатость поверхности Ra0,1-0,8 мкм, прецизионная обработка Ra0,2 мкм, сверхточная обработка Ra0,05-0,1 мкм, близкая к оптической); повторяемость (постоянство размеров массового производства ±0,002 мм, CPK≥2,0, сигма-способность 6σ, индекс технологических возможностей PPK≥1,67).

Точность рабочей станции

точность размеров	Л (Х)	W（Y）	Х（Z）	Ш	ЮВ
единица измерения: ±/мм	0.001	0.0005	0.0001	0.002	0.002
Геометрическая точность	плоскостность	параллелизм	перпендикулярность	шероховатость	симметрия
единица измерения: ±/мм	0.0003	0.001	0.001	Ра0,05	0.001
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Высокоточное управление процессом

Как профессиональный производитель высокоточного оборудования для обработки с ЧПУ, Sanluo Precision осуществляет строгий контроль процесса: проектирование процесса оптимизирует маршрут процесса с помощью анализа методом конечных элементов FEA; При программировании CAM используется такое программное обеспечение, как UG NX и PowerMill, с точностью траектории инструмента 0,0005 мм; параметры резания (глубина чистового резания 0,01-0,05 мм, подача 0,005-0,03 мм/об, скорость 3000-10000 об/мин); 100% проверка ШМ для первого изделия, мониторинг SPC в режиме реального времени, CPK≥2,0; точное управление сроком службы инструмента, точность инструмента ± 0,0005 мм. Области применения: суперсплав на основе никеля для шпинделя двигателя (круглость 0,002 мм, класс динамического баланса G0,4), прецизионные инструменты (биение оптического шпинделя 0,001 мм, поверхность Ra0,05 мкм), медицинские приборы (точность титанового сплава TC4 ± 0,002 мм, усталостная долговечность> 10 миллионов раз), полупроводниковое оборудование (плоскостность робота для переноса пластин 0,002 мм). Мы предоставили индивидуальные услуги высокоточной обработки с ЧПУ компаниям Foxconn, Zeiss, Medtronic, Huawei и другим предприятиям с годовым объемом производства 800 000 штук и уровнем квалификации 99,95%.

Технические параметры оборудования

Категория параметра	Детали параметра
Модель оборудования	УВМ-450Д(Н)
Бренд / Происхождение	ТОШИБА (Япония)
Основное позиционирование	Сверхточная обработка на наноуровне
Номер оси	/
Шпиндельная система	Оснащен аэростатическим шпинделем для достижения сверхвысокой точности вращения.
Подача и измерение	Точность структуры питания до 0,01 мкм, оснащен линейной решетчатой шкалой с разрешением до 0,002 мкм.
Технология привода	Использование высокоточной линейной направляющей и технологии управления приводом линейного двигателя.
Диапазон обработки	Ход оси X/Y/Z: 450 мм/450 мм/250 мм; Площадь рабочего стола: 500х500 мм.
Система ЧПУ	FANUC Серия 30i-Модель B
Типичное применение	Оптические аксессуары, детали, связанные с полупроводниками, формы световодных пластин для малых и средних ЖК-дисплеев и другая высокоточная обработка с ЧПУ.

Категория параметра	Детали параметра
Модель оборудования	ММС 600-900
Основное позиционирование	Сверхвысокоточная вертикальная обработка, качество поверхности оптического класса
Номер оси	3-осевой (может быть расширен до 4-осевого путем добавления оси Y, оси A или оси C)
Технология кровати	Гранитный фундамент с системой пассивной виброизоляции.
Ключевая точность	Плоскостность 0,1 мкм (диаметром до 100 мм), шероховатость поверхности Ra 2 нм.
Основное преимущество	Обеспечивает качество поверхности оптического уровня на различных материалах с помощью алмазных инструментов.
Типичное применение	высокоточная обработка на станке с ЧПУ прецизионных оптических и механических компонентов
