Электроэрозионное микросверление

Sanluo Precision является специализированным поставщиком и производителем, занимающимся электроэрозионным микросверлением в Китае, в основном предоставляя индивидуальные услуги электроэрозионной обработки для медицинских хирургических игл, прецизионных форм, медицинских приборов, электронных устройств и т. д., а также поддерживая настройку сложных и трудных деталей. Он может выполнять сверхточную обработку небольших отверстий микронного уровня, глубоких отверстий, наклонных отверстий и отверстий специальной формы, обеспечивая поддержку смежных областей.

Отправить запрос

Описание продукта

Микро Буровое Оборудование

Компания Sanluo Precision, являющаяся профессиональным предприятием по обработке микросверлильных станков электроэрозионной обработки, располагает современным оборудованием. Станок для микроотверстий: диаметр электрода φ0,01–1 мм, скорость шпинделя 500–5000 об/мин, ход по оси Z 200 мм, точность позиционирования 0,5 мкм. Система трубчатых электродов: используется латунный трубчатый электрод диаметром 0,05～0,5 мм, промывка рабочей жидкостью внутри, плавное удаление стружки, глубина отверстия ≤50 мм. Твердый электрод: вольфрамовый электрод, вольфрамовый медный электрод диаметром от 0,02 до 0,3 мм, подходит для неглубоких, глухих и специальных отверстий. Сервоуправление: адаптивное управление разрядным зазором, автоматический отвод инструмента в случае короткого замыкания для защиты электрода. ПЗС-видение: коаксиальное наблюдение за положением отверстия, автоматическое позиционирование, точность позиционирования ± 2 мкм. Вращающийся рабочий стол по оси C, способный обрабатывать наклонные, поперечные и спиральные отверстия.

Точность станции

Точность размеров	ОД	ИДЕНТИФИКАТОР	Ш	R	ДА
единица измерения: ±/мм	0.001	0.001	0.001	0.001	0.0001
Геометрическая точность	Округлость	Соосность	Концентричность	Допуск профиля	Круговое биение
единица измерения: ±/мм	0.001	0.002	0.002	0.001	0.002
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Богатые случаи применения

Sanluo Precision имеет богатый опыт в области электроэрозионного микросверления. Отверстия пленочного охлаждения лопаток турбины двигателя диаметром от 0,3 мм до 0,8 мм, углом наклона от 15° до 30° и количеством отверстий от 300 до 500 на лопатку. Отверстия для пота жаровых трубок камеры сгорания с диаметром отверстий 0,2–0,5 мм, шагом отверстий 1–2 мм и тысячами отверстий. Прецизионные формы: отверстия для выталкивателей пластиковых форм диаметром 0,5–2 мм, глубиной 50–100 мм и вертикальностью 0,01 мм. Отверстия для стержней в формах для порошковой металлургии диаметром 0,3–0,8 мм и соотношением глубины к диаметру 50:1. Боковые отверстия катетеров медицинских устройств диаметром от 0,1 мм до 0,5 мм и точностью положения отверстия ± 0,01 мм. Микроотверстия распылителей диаметром от 0,05 мм до 0,2 мм и равномерным распылением. Сквозные отверстия керамических подложек для электронных устройств диаметром от 0,1 мм до 0,3 мм, металлизированные сквозные отверстия. Сопловые отверстия струйных печатающих головок диаметром от 0,02мм до 0,05мм. Компания прямо или косвенно предоставляла индивидуальные услуги микроэрозионной обработки для Johnson & Johnson Medical, Rolls-Royce, Pratt & Whitney, Medtronic и других предприятий с годовым объемом сверления более миллиона отверстий.

Технические параметры оборудования

Он находится на высшем уровне и особенно подходит для сверхвысоких требований точности в аэрокосмической, медицинской технике и других областях.

Категория параметра	Детали параметра
Модель оборудования	SX-200HPM
Основное позиционирование	Сверхточная обработка мелких глубоких отверстий, отверстий специальной формы и сложных микроструктур.
Количество осей и ход	Многоосевой (до 7 осей). Ход оси X/Y/Z/Z2: 350x200x150x150 мм
Ключевая точность	Точность позиционирования ±2 мкм, разрешение 0,1 мкм.

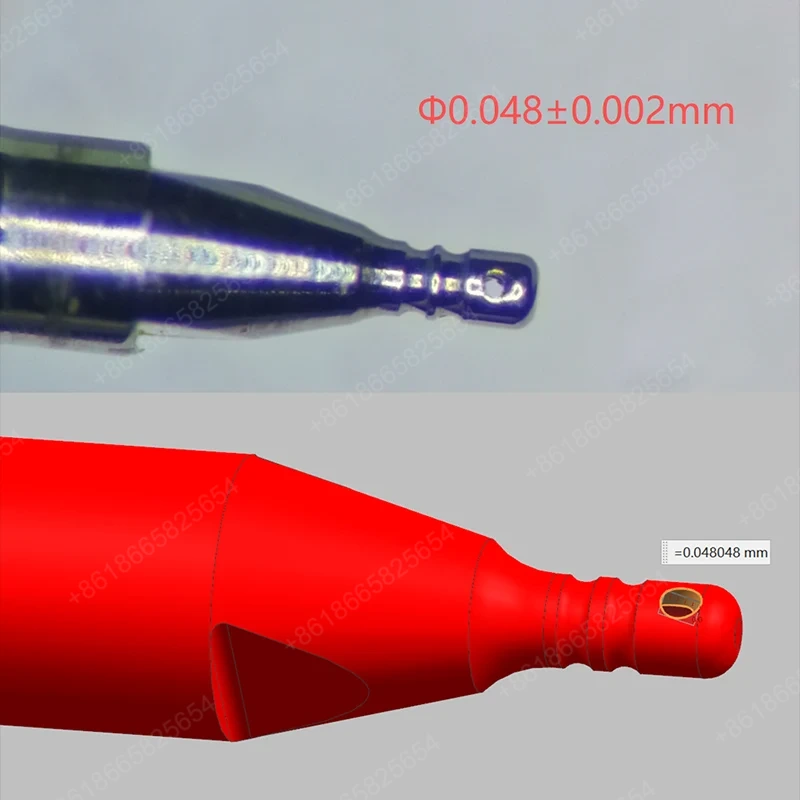

Возможность микрообработки	Возможность обработки мельчайших микроотверстий диаметром 0,01 мм; Устройство копирования электродов позволяет изготавливать микроэлектроды диаметром 5 мкм.
Основные преимущества	Встроенный сверхвысокочастотный интеллектуальный источник питания; оснащен функциями оперативной подготовки электродов и лазерного измерения (точность измерения ±0,15 мкм); использует технологию промывки под высоким давлением для улучшения удаления стружки
Качество обработки поверхности	Шероховатость поверхности обработки может достигать Ra 0,05 мкм.
Типичные применения	Микросверление электроэрозионной электроэрозионной обработки для отверстий в пленке лопаток аэрокосмических двигателей, отверстий в фильерах для химических волокон, часовых механизмов, микродеталей медицинского оборудования и т. д.

Категория параметра	Детали параметра
Модель оборудования	ЧПУ-430AC
Основное позиционирование	Полностью автоматический 4-осевой ЧПУ, подходящий для обработки микроотверстий в полупроводниках, керамике и других материалах.
Количество осей и ход	4-осевой ЧПУ; Ход оси X/Y 400x300 мм; Ход по оси Z 250 мм
Ключевая точность	Точность позиционирования оси X/Y 0,005 мм; точность повторного позиционирования ± 0,0005 мм
Управление и драйв	Тайваньская система ЧПУ Advantech; Ось X/Y использует линейный серводвигатель переменного тока.
Эффект обработки	Шероховатость поверхности Ra 0,6 мкм
Характерная конфигурация	В качестве рабочей жидкости используется деионизированная вода; оснащен неэлектролитическим источником питания для предотвращения окисления заготовки
Типичные применения	Детали для прецизионного электроэрозионного микросверления и т. д.
