Миниатюрная обработка

Sanluo Precision — ведущий производитель и поставщик оборудования для миниатюрной обработки в Китае, специализирующийся на прецизионных производственных технологиях, таких как микромеханическая обработка, микроэрозионная обработка и лазерная микрообработка. Компания предоставляет профессиональные индивидуальные услуги электроэрозионной обработки для электронной связи, прецизионных приборов, медицинского оборудования, аэрокосмической и других отраслей промышленности, а также поддерживает настройку сложных и трудных деталей. Он реализует комплексное производство всего процесса от микродеталей до микросборки, отвечая строгим стандартам различных областей миниатюрной обработки.

Отправить запрос

Описание продукта

Разнообразные методы обработки

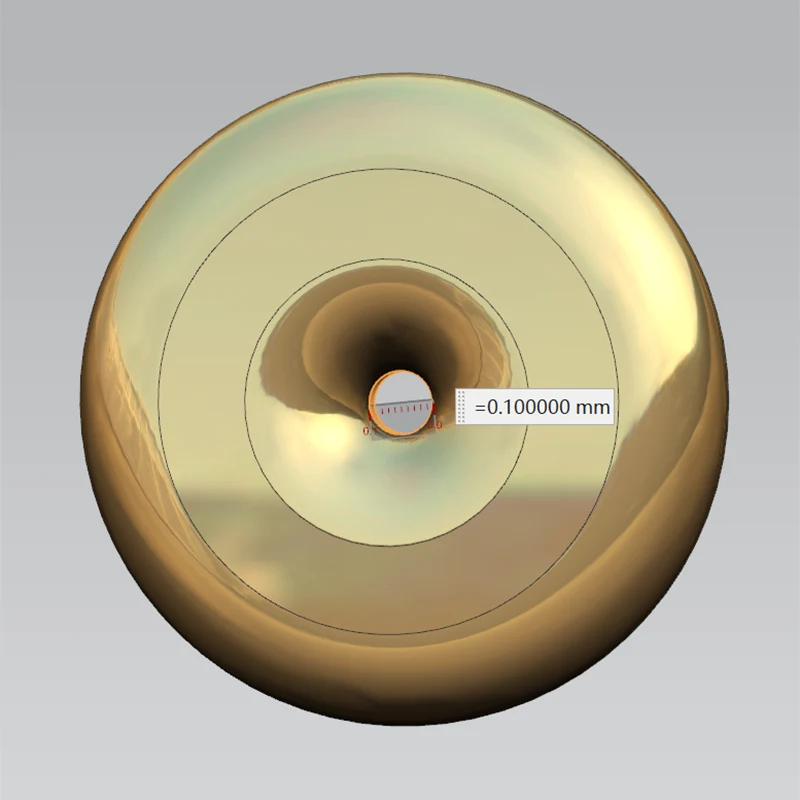

Компания Sanluo Precision оснащена полной миниатюрной технологической системой обработки. При микромеханической обработке с помощью таких процессов, как микроточение, фрезерование и шлифование, можно достичь обработки с минимальным диаметром φ0,01 мм и точностью ± 0,001 мм, подходящей для массового производства. Микроэлектроэрозионная обработка позволяет обрабатывать микроотверстия диаметром от 0,02 мм до 2 мм, микрополости диаметром 0,03 мм и микровалы диаметром от 0,01 мм до 0,5 мм, что особенно подходит для твердых материалов и деталей сложной формы. Лазерная микрообработка охватывает такие применения, как резка, сверление и сварка, при этом минимальный размер элемента достигает 1 мкм и небольшая зона термического воздействия, что подходит для точной обработки хрупких материалов и тонкостенных деталей. Кроме того, комбинированные процессы, такие как токарная и фрезерная обработка, комбинированная электроэрозионная обработка и механическая обработка, а также другие составные процессы, могут завершить изготовление сложных деталей за одну установку.

Диапазон обработки прецизионных деталей

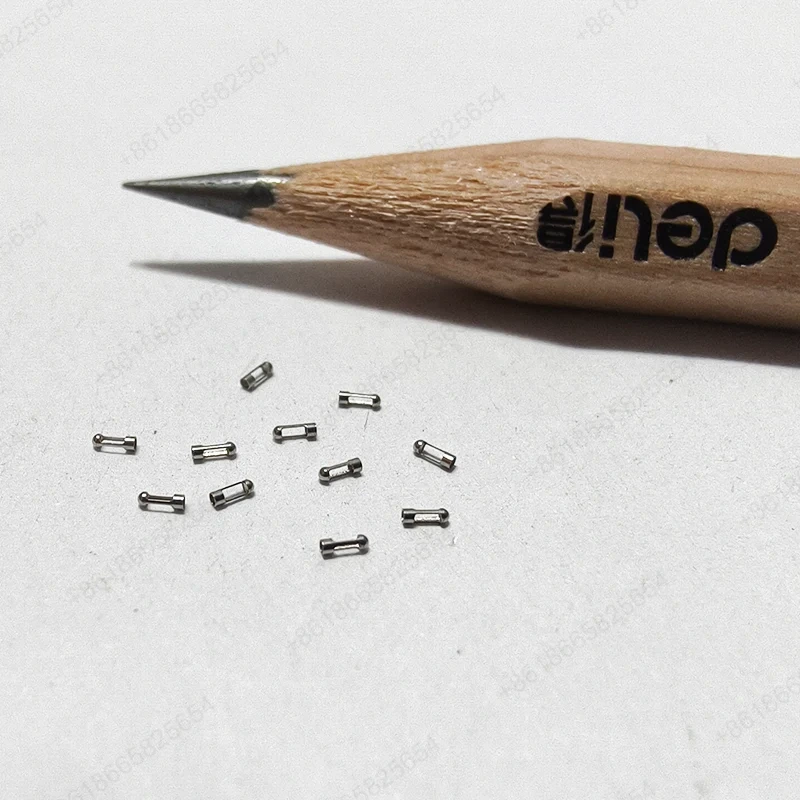

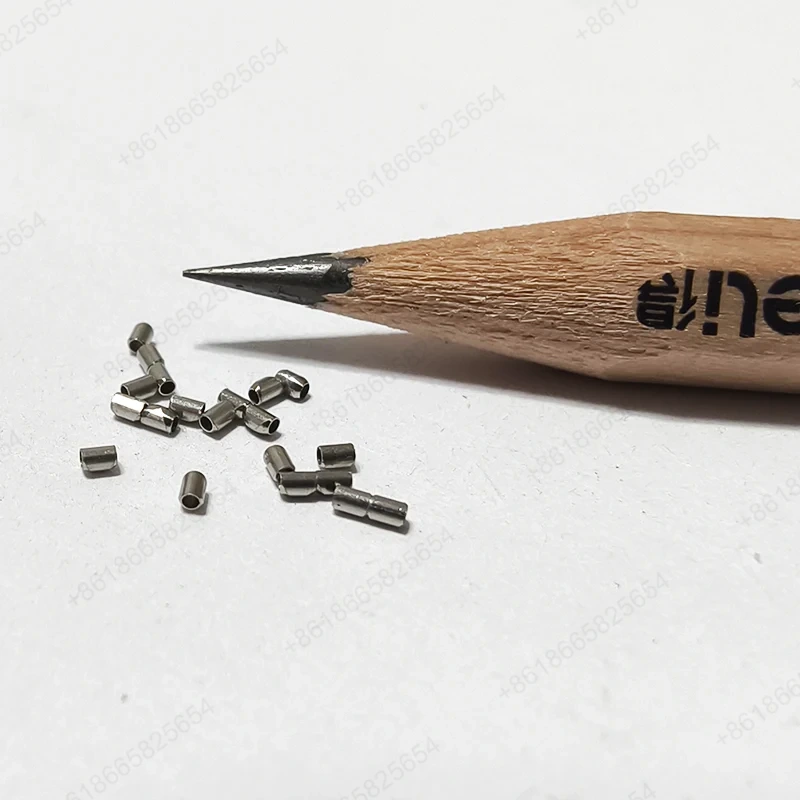

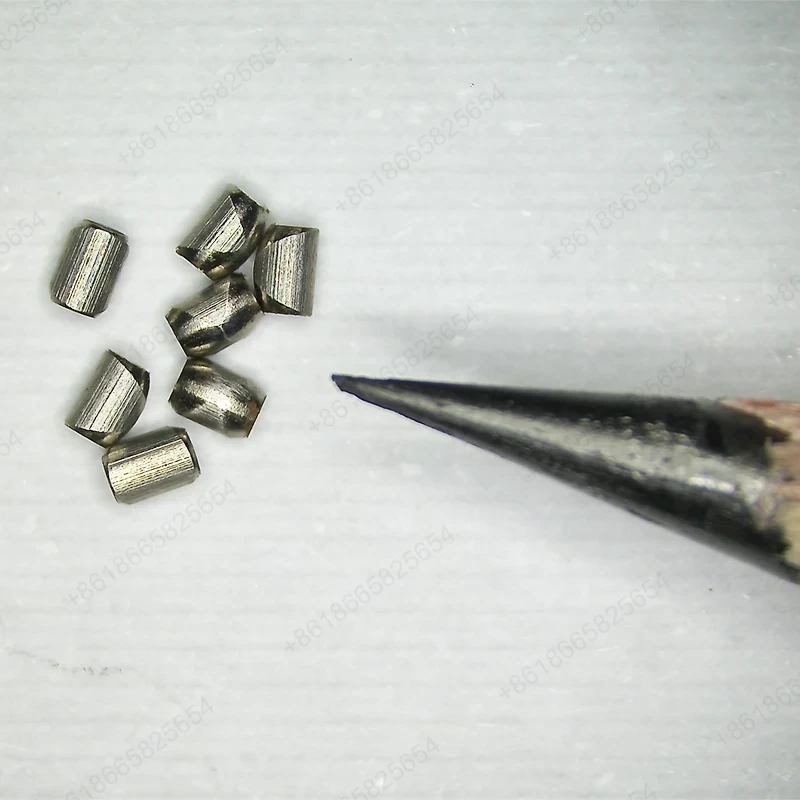

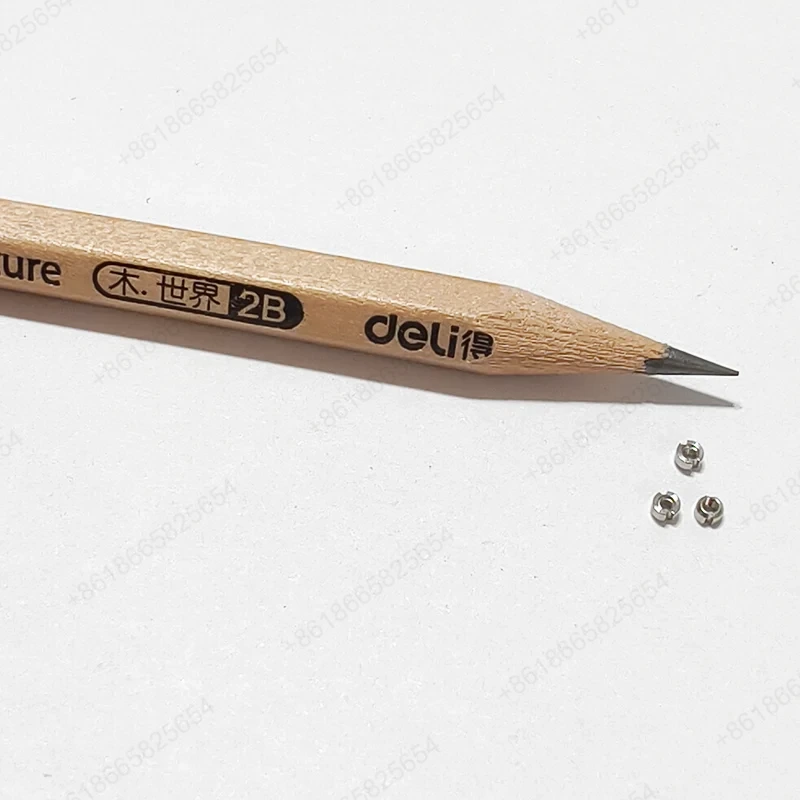

Как профессиональный производитель оборудования для миниатюрной обработки, компания Sanluo Precision предлагает широкий спектр услуг по обработке различных миниатюрных деталей. Диаметр миниатюрных валов варьируется от 0,01 мм до 5 мм, длина — от 1 мм до 50 мм. Округлость составляет ≤ 0,003 мм, а шероховатость поверхности Ra составляет ≤ 0,1 мкм. Модуль шестерни для миниатюрных шестерен составляет 0,05–1 мм, количество зубьев от 8 до 100, а точность профиля зубьев достигает уровня IT7. Твердость закаленной поверхности составляет HRC 58–62. Диаметр миниатюрной резьбы составляет φ0,1–3 мм с шагом от 0,2 мм до 1 мм, а точность может достигать уровня 6H/6g. Компания располагает более 50 комплектами высокоточного оборудования, годовая производственная мощность составляет 1 миллион миниатюрных деталей. Он предоставляет стабильные индивидуальные услуги микроэрозионной обработки клиентам по всему миру, обеспечивая надежное качество и своевременную доставку.

Точность миниатюрной обрабатывающей станции

Точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	Ш	R
единица измерения: ±/мм	0.001	0.001	0.001	0.001	0.001
Геометрическая точность	Округлость	Соосность	Прямолинейность	Концентричность	Допуск профиля
единица измерения: ±/мм	0.001	0.002	0.002	0.002	0.001
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Технические параметры оборудования

Категории параметров	Детали параметра
Модель оборудования	КЕРН Микро
Основное позиционирование	Сверхминиатюрная обработка на уровне координат
Количество осей	Подходит как для 3-, так и для 5-осевой обработки.
Мощность обработки	Обработке подлежат заготовки диаметром 0,030 мм и высотой 0,220 мм.
Критическая точность	Точность позиционирования: 2 мкм. Повторяемость позиционирования: 1 мкм.
Конструктивные особенности	Уникальный мраморный каркас кровати сочетается со статическими плавающими направляющими и линейными двигателями; он занимает чрезвычайно небольшую площадь.
Типичные применения	Прецизионная миниатюрная обработка компонентов и деталей и т. д.

Категории параметров	Детали параметра
Модель оборудования	iQ300
Бренд / Происхождение	МАКИНО
Основное позиционирование	Вертикальная обработка с субмикронной точностью
Количество осей	Недостаточно информации
Драйв и обратная связь	Использование усовершенствованной конструкции линейного двигателя и система обратной связи по масштабу с размером решетки 0,005 микрона.
Система контроля температуры	Беспрецедентный контроль температуры компонентов
Шпиндельная система	Скорость шпинделя: 45 000 об/мин.
Основные функции	Интегрируйте гибридную автоматическую систему измерения длины инструмента Mutohyo (HyATLM) для обеспечения субмикронной точности.
Основные преимущества	Широкий диапазон применения, большой ход и гибкая конструкция шпинделя подходят для эффективного производства микродеталей.
Типичные применения	Прецизионная миниатюрная обработка компонентов и деталей и т. д.
