Прецизионная обрабатывающая деталь

Sanluo Precision — профессиональный производитель и поставщик прецизионных обрабатывающих деталей в Китае, обладающий возможностями обработки различных типов — от простых втулок вала до сложных деталей специальной формы. Класс точности точной обработки варьируется от IT2 до IT7, с размерным допуском ±0,001 мм～±0,01 мм, геометрическим допуском ±0,003 мм～±0,008 мм и шероховатостью поверхности Ra 0,1～1,6 мкм, что может удовлетворить требования к высокоточным деталям машин и оборудования, электронных изделий, полупроводниковых компонентов, приборов и счетчиков и других отраслей промышленности. Мы предоставляем индивидуальные услуги по точной механической обработке деталей предприятиям по всему миру и поддерживаем настройку сложных и трудных деталей.

Отправить запрос

Описание продукта

Область применения типов обработки

Типы деталей прецизионной обработки на обрабатывающем заводе Sanluo Precision включают в себя:

① Детали вала (оптическая ось, ступенчатый вал, шлицевой вал, эксцентриковый вал, коленчатый вал) длиной 5–1500 мм и диаметром Φ1–300 мм;

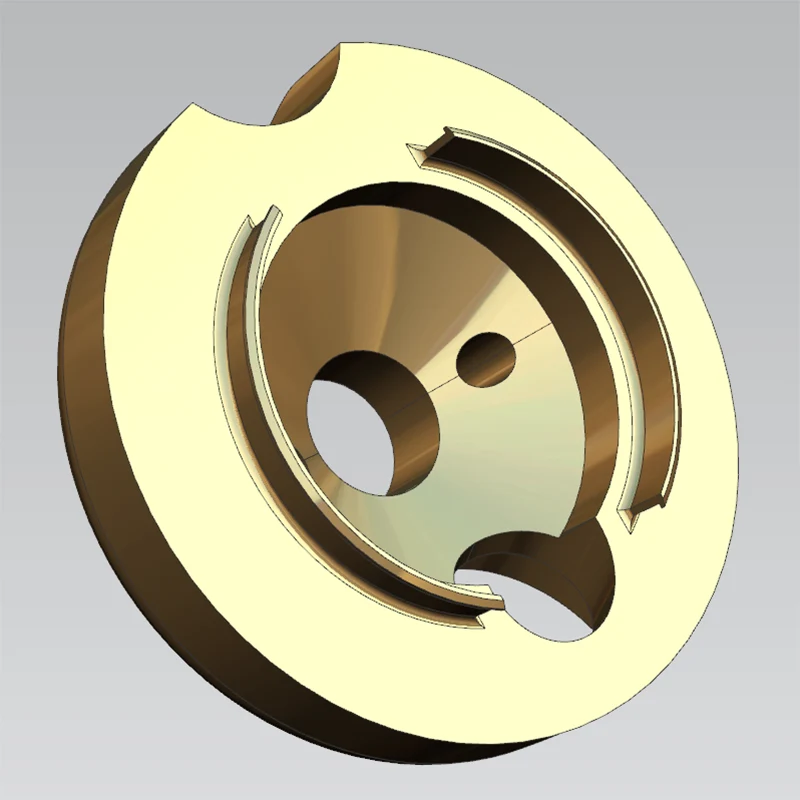

② Детали диска и втулки (фланец, шестерня, шкив, втулка вала, втулка) с наружным диаметром Φ10 мм～Φ500 мм;

③ Детали коробки (корпус, седло, кронштейн, соединитель) с максимальным размером обработки 1200×800×600 мм;

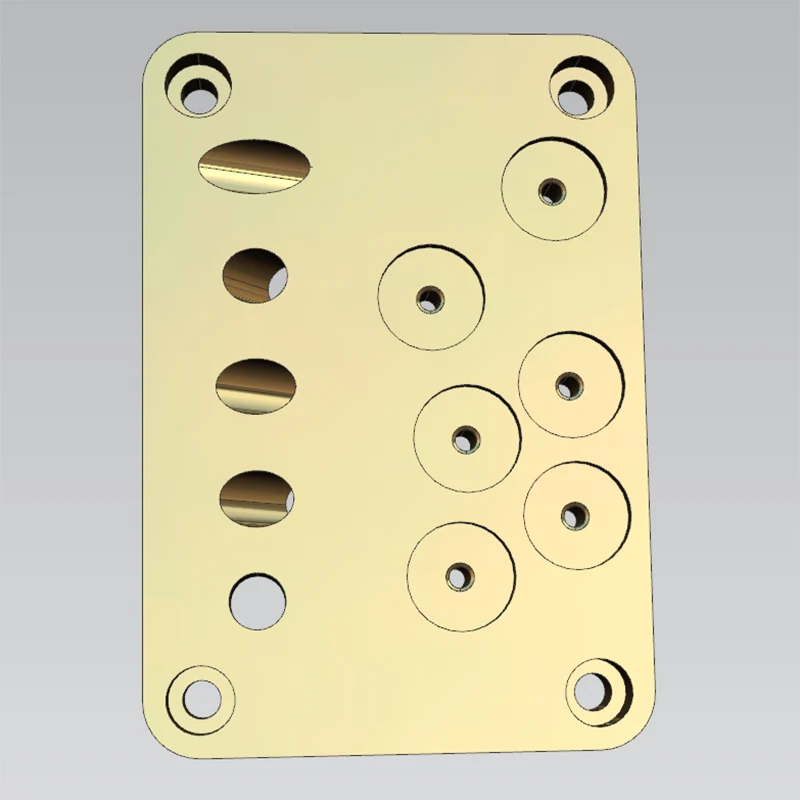

④ Плитные детали (панель, опорная плита, перегородка, крепежная пластина) толщиной 0,5–100 мм;

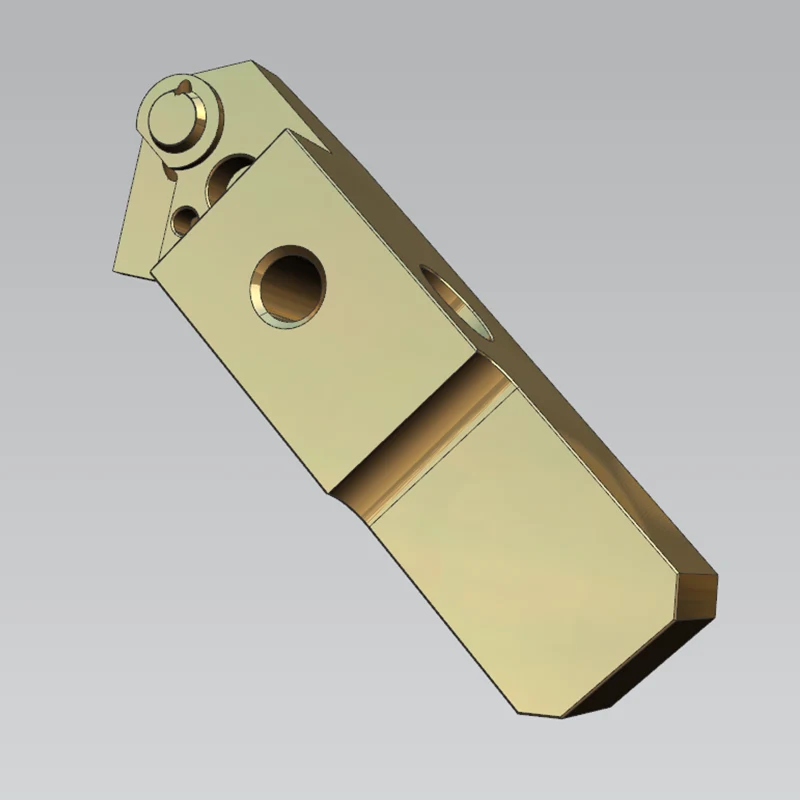

⑤ Детали специальной формы (опорный рычаг, коромысло, вилка, шатун) со сложными криволинейными поверхностями и тонкостенными конструкциями.

Точность рабочей станции

Точность размеров	Л (Х)	W（Y）	Х（Z）	Ш	ЮВ
единица измерения: ±/мм	0.002	0.002	0.001	0.002	0.002
Геометрическая точность	плоскостность	параллелизм	перпендикулярность	шероховатость	симметрия
единица измерения: ±/мм	0.002	0.002	0.002	Ра0.1	0.002
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

В комплект поставки входят: КИМ (координатно-измерительная машина), измерительный прибор для изображений, проектор, лазерный измеритель диаметра, лазерный интерферометр, измеритель шероховатости, измеритель круглости, инструментальный микроскоп, стереомикроскоп, микрометр, штифтовый калибр, циферблатный индикатор микрометра, сверхточный микрометр, электронный штангенциркуль, штангенциркуль, измерительная мера, твердомер, резьбомер.

Гарантия качества

Для точной механической обработки применяется строгая система трех проверок: самопроверка операторами, патрульная проверка штатными инспекторами и окончательная проверка отделом качества. Оснащенный КИМ, проектором, микрометром, штангенциркулем, штангенциркулем, штангенциркулем, измерителем шероховатости, твердомером и другим испытательным оборудованием, CMK основных размеров составляет ≥1,67. Для обеспечения стабильности качества деталей используются такие инструменты качества, как APQP (расширенное планирование качества продукции), FMEA (анализ видов и последствий отказов), MSA (анализ измерительной системы), SPC (статистический контроль процессов) и PPAP (процесс утверждения производственных деталей). Полный контроль качества: от первой идентификации изделия → мелкосерийное пробное производство → массовое производство. Sanluo Precision предоставляет индивидуальные услуги точной обработки клиентам в области автоматизации, робототехники, 3C-электроники, полупроводниковой, медицинской, оптической и других отраслей промышленности, с уровнем удовлетворенности клиентов более 95%.

Технические параметры оборудования

Категория параметра	Детали параметра
Модель оборудования	МЕЛЬНИЦА П 500 ВХП (Очень Высокая Точность)
Основное позиционирование	Микрообработка и зеркальная обработка поверхности.
Шпиндельная система	Оснащен шпинделем Step-Tec со скоростью вращения 42 000 об/мин и высокожестким интерфейсом HSK-E40.
Конструктивные особенности	Симметричная конструкция с высокой термостабильностью и полимерное бетонное основание эффективно подавляют тепловой дрейф и структурную деформацию.
Ключевая точность	Стабильность обработки и точность повторяемости ±2 мкм.
Система ЧПУ	Может быть оснащен системой Heidenhain TNC 640 или Siemens Sinumerik.
Основное преимущество	Обеспечивает превосходное качество поверхности при высокоскоростной резке с низкой вибрацией, при этом демонстрационные детали достигают зеркального эффекта.
Типичное применение	Медицинские, полупроводниковые, оптические прецизионные обрабатывающие детали и т. д.

Категория параметра	Детали параметра
Модель оборудования	HSM700
Бренд	Микрон (Швейцария)
Основное позиционирование	Высокоскоростной обрабатывающий центр, предлагающий решения для мелких прецизионных компонентов новых энергетических транспортных средств.
Номер оси	/
Производительность движения	Скорость ускоренного перемещения по 3 осям движения 40 м/мин.
Структура кровати	Полимерно-гранитная подставка для термостойкости и снижения вибрации.
Система ЧПУ	Оснащен системой Heidenhain iTNC530 для обеспечения единообразия обработки.
Типичное применение	Корпус датчика, разъем двигателя и другие детали точной обработки.
