Прецизионные детали с ЧПУ

Sanluo Precision является профессиональным производителем и поставщиком прецизионных деталей с ЧПУ в Китае. Компания обладает возможностями токарной, фрезерной, шлифовальной, проволочной резки и т. д. и специализируется на индивидуальной настройке сложных конструктивных деталей. Наша точная обработка имеет уровень точности от IT1 до IT5, с допусками по форме и положению в пределах ±0,002–0,005 мм. Мы предоставляем клиентам комплексные индивидуальные услуги по точной обработке деталей с ЧПУ, от оптимизации конструкции до серийного производства, поддерживая настройку сложных и трудных деталей.

Отправить запрос

Описание продукта

Преимущества технологии многокоординатной обработки

Являясь ведущим заводом прецизионных обрабатывающих деталей с ЧПУ в Китае, оснащенным DMG DMU65, MAZAK VARIAXIS и другими импортными пятиосными обрабатывающими центрами, он может выполнять обработку нескольких поверхностей за один зажим и эффективно уменьшать повторяющиеся ошибки позиционирования. Диапазон угла поворота по 5 осям, ось A ± 120 °, ось C 360 °, непрерывное вращение, минимальная точность индексации 0,001 °, особенно подходит для обработки авиационных лопастей, медицинских ортопедических имплантатов, сложных полостей пресс-форм и других изогнутые детали специальной формы. Четырехосевой обрабатывающий центр оснащен высокоточным поворотным столом, который может эффективно выполнять обработку вращающихся деталей, таких как шестерни, кулачки, фланцы и т. д. Трехосное + револьверное токарно-фрезерное составное оборудование, единовременное завершение точения, фрезерования, сверления, нарезания резьбы и других процессов деталей вала, в результате чего эффективность обработки увеличивается более чем на 40%. Широко используется в оборудовании автоматизации, промышленных роботах, прецизионных инструментах, коммуникационном оборудовании, новой энергетике и других поля высокого класса.

Точность рабочей станции

Точность размеров	Л (Х)	W（Y）	Х（Z）	Ш	ЮВ
единица измерения: ±/мм	0.002	0.002	0.001	0.002	0.002
Геометрическая точность	плоскостность	параллелизм	перпендикулярность	шероховатость	симметрия
единица измерения: ±/мм	0.002	0.002	0.002	Ра0,4	0.002
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

В состав сконфигурированных испытательных приборов и измерительных инструментов входят: КИМ (координатно-измерительная машина), анализатор изображений, проектор, лазерный датчик диаметра, лазерный интерферометр, датчик шероховатости, датчик круглости, инструментальный микроскоп, стереомикроскоп, микрометр, резьбомер, штангенциркуль, микрометрическая шкала, десятитысячный микрометр, электронный штангенциркуль, мерные меры, твердомер, резьбомер.

Гарантия массового производства и обслуживания

Sanluo Precision внедряет бережливое управление производством. Весь процесс прецизионной обработки деталей с ЧПУ, от проверки заказа, планирования процесса, планирования производства, контроля качества до доставки, контролируется цифровым способом. На перерабатывающем заводе установлена автоматическая логистическая система AGV для автоматической транспортировки заготовок между различными процессами. Централизованная система предварительной настройки инструмента позволяет заранее выполнить загрузку и выравнивание инструмента, сокращая время переналадки производства до менее 15 минут. Автоматизированный вертикальный склад может повысить эффективность хранения сырья и скорость оборачиваемости готовой продукции, а скорость оборачиваемости запасов увеличилась на 30% по сравнению с предыдущим периодом. Профессиональная компания, оказывающая фрезерные услуги с ЧПУ, которая гарантирует качество прецизионных деталей с ЧПУ, обеспечивает индивидуальную обработку для более чем 3000 клиентов по всему миру. Срок поставки составляет от трех до пятнадцати дней, а показатель своевременности выполнения составляет более 98%.

Технические параметры оборудования

Категории параметров	Детали параметра
Размер верстака	850 х 500 мм
Путешествие (X/Y/Z)	650 х 500 х 450 мм
Шпиндельная система	В стандартной комплектации оснащен электрическим шпинделем HSK-A63 со скоростью 20 000 об/мин, оснащенным системой охлаждения сердечника вала и технологией смазки подшипников внутренним давлением.
Критическая точность	Точность позиционирования: ± 0,0015 мм Точность позиционирования повторяемости: ± 0,001 мм.
Емкость хранения инструментов	30 единиц
Система числового управления	Контроллер Muye Expert 6, оснащенный системой Super Geometric Intelligence Control (SGI.5), может сократить цикл обработки сложных моделей.
Основные преимущества	Высокая жесткость конструкции, хорошая термическая стабильность; специально оптимизирован для жесткой резки и обработки сложной геометрии
Типичные применения	прецизионные детали для обработки с ЧПУ

Категории параметров	Детали параметра
Модель оборудования	JDGR300T Четырехосевой высокоскоростной обрабатывающий центр
Основное позиционирование	Для микронной сверхвысокой точности обработки, подходит для прецизионных медицинских деталей.
Система числового управления	Система ЧПУ JD50, разработанная Jingdiao независимо, разрешение управления движением до 10 нм.
Ключевая точность	Стабильная подача 0,1 мкм, резка 1 мкм, шероховатость поверхности до нанометрового уровня.
Шпиндельная система	Стандартный высокоскоростной прецизионный электрический шпиндель с крутящим моментом до 21,5 Нм.
Система магазина инструментов	журнал для цепных инструментов
Основные преимущества	Благодаря технологии измерения на машине он может автоматически обнаруживать и компенсировать ошибки, чтобы обеспечить производительность пакетной обработки.

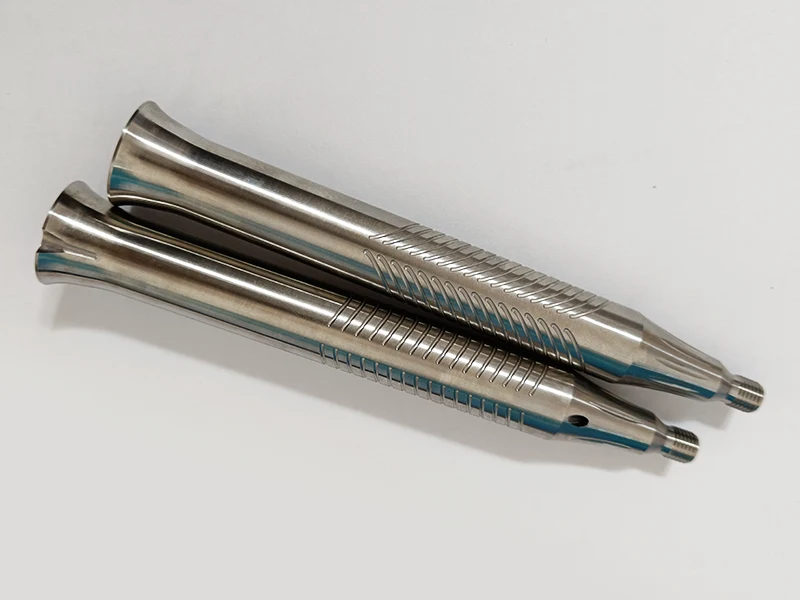

Типичные применения	Прецизионная обработка деталей с ЧПУ со строгими требованиями к размеру и качеству поверхности для деталей хирургических инструментов, ортопедических имплантатов и т. д.
