Прецизионные медицинские фитинги

Sanluo Precision — профессиональный производитель и поставщик прецизионного медицинского оборудования в Китае. В основном он занимается обработкой и сборкой прецизионной медицинской арматуры. Мы являемся ведущим производителем компонентов медицинских труб в Китае и предоставляем клиентам профессиональные услуги по индивидуальной обработке. Компания в основном производит прецизионные изделия для медицинской обработки с ЧПУ, такие как медицинские катетеры, гильзы, шприцы и соединительные трубки. Мы предлагаем высококачественные индивидуальные услуги по обработке для таких областей, как внутривенная инфузия и переливание крови, интервенционное лечение, минимально инвазивная хирургия и экстракорпоральное кровообращение, а также поддерживаем настройку сложных и трудных деталей.

Отправить запрос

Описание продукта

Введение и параметры точной обработки

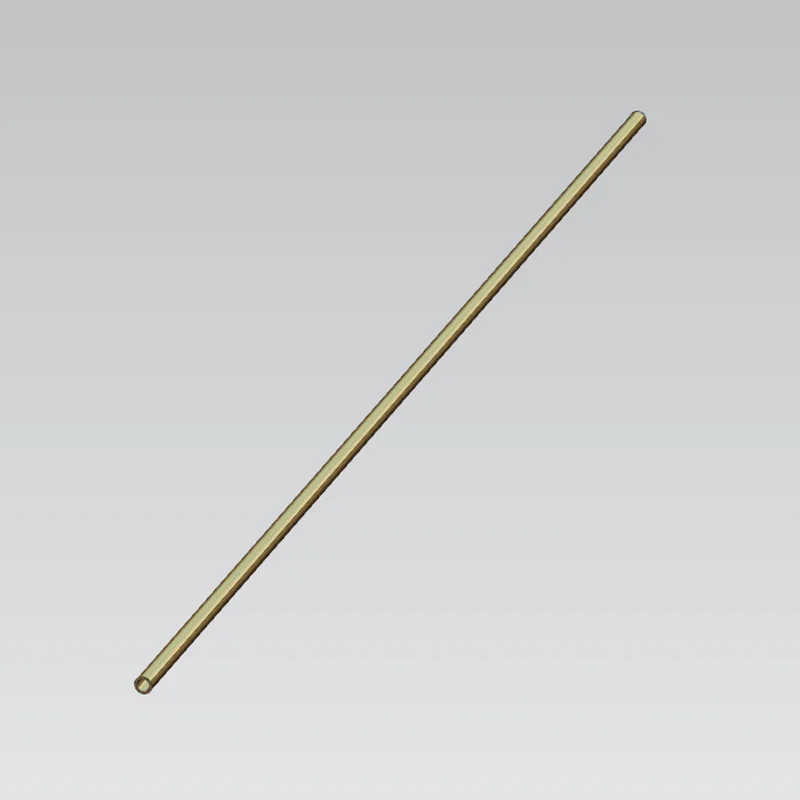

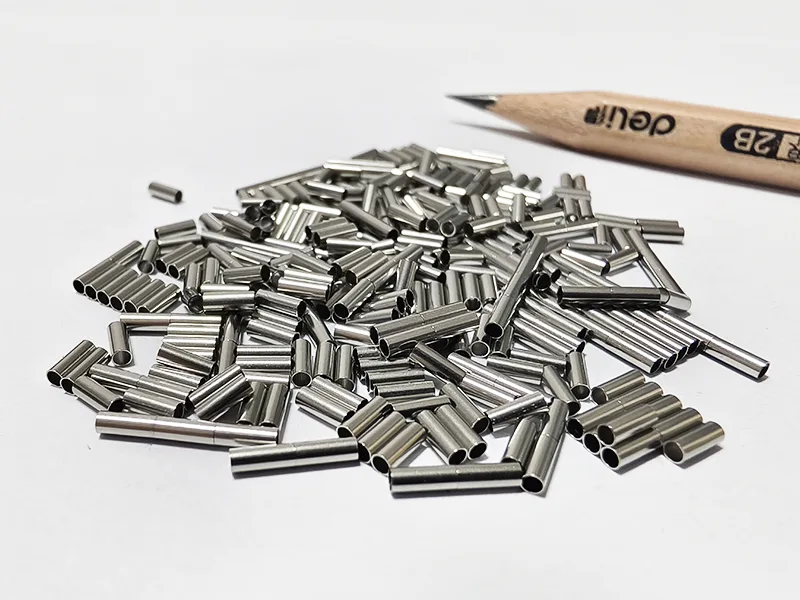

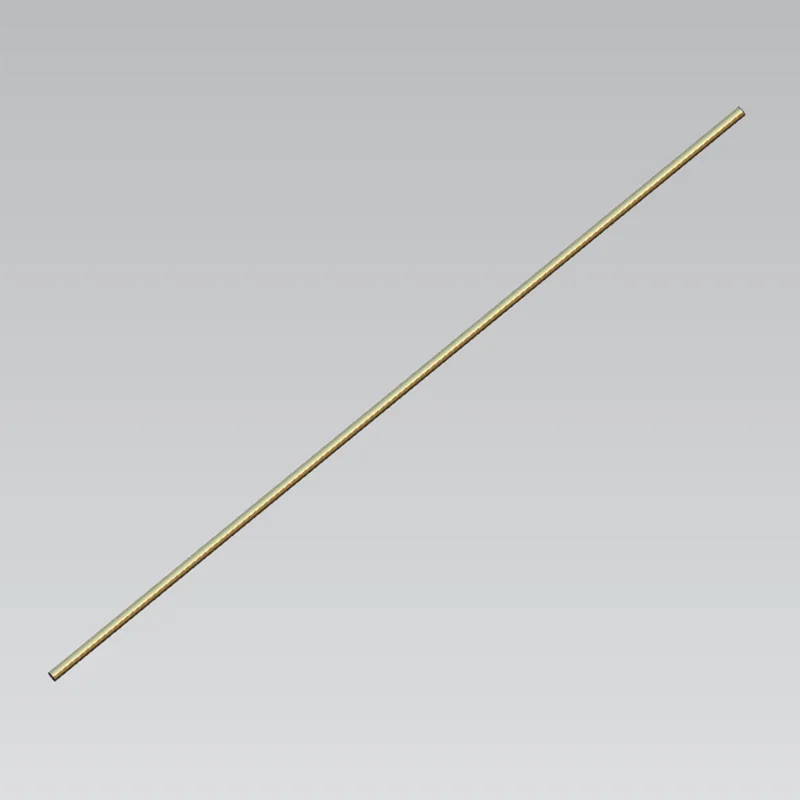

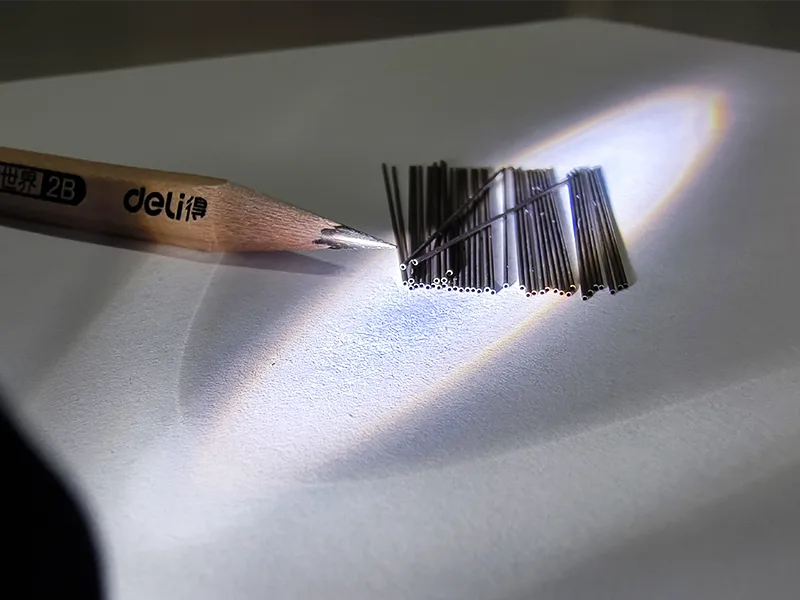

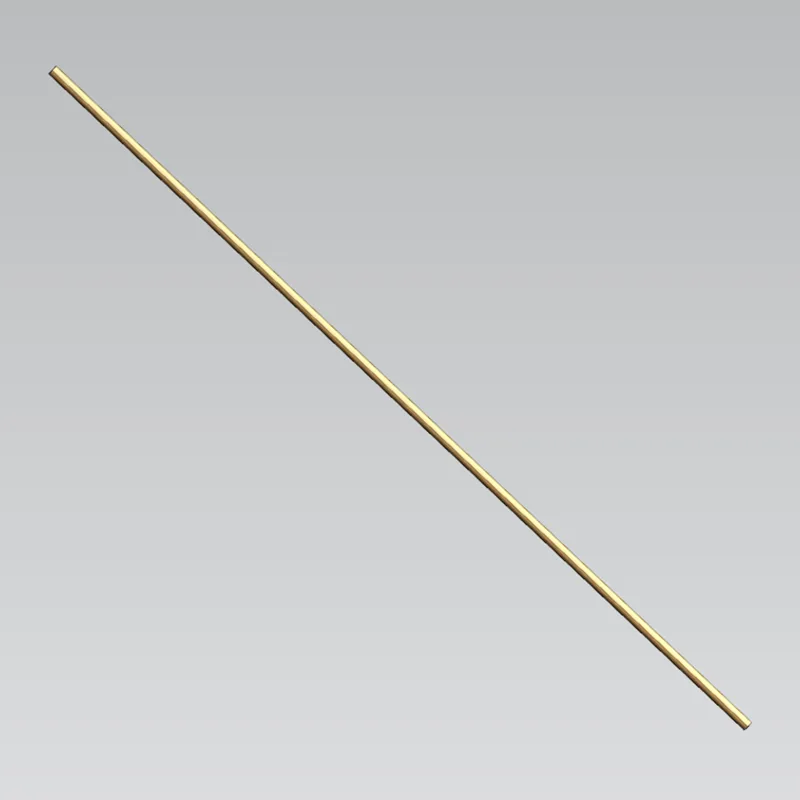

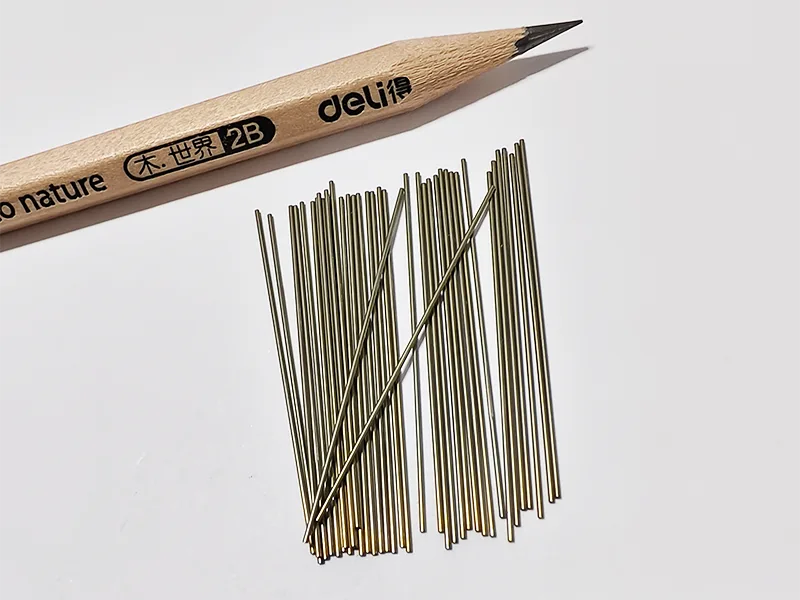

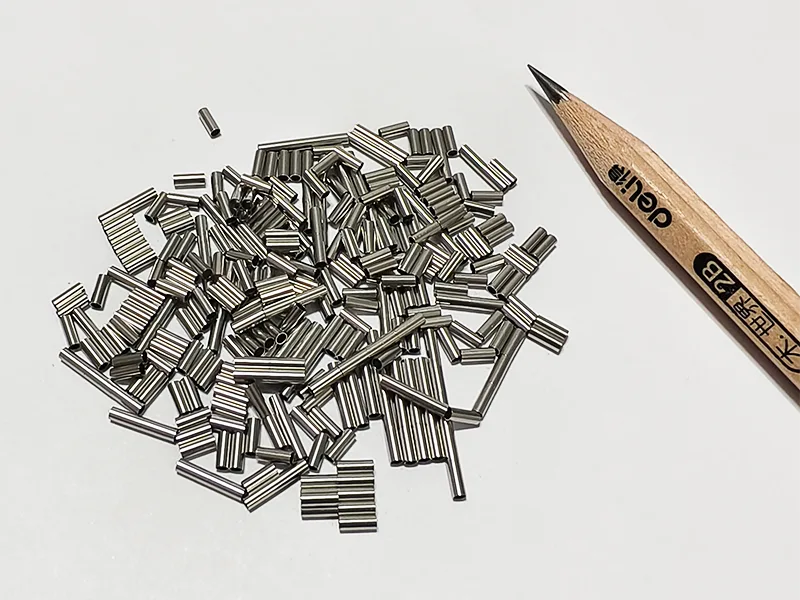

Завод Sanluo Precision занимается обработкой прецизионной медицинской арматуры, в том числе тонкостенных трубок (толщина стенок от 0,02 мм до 1 мм), капиллярных трубок (внутренний диаметр от 0,03 мм до 2 мм) и трубок специальной формы (эллиптические, квадратные, многокамерные). Трубы режутся на прецизионных труборезных станках с перпендикулярностью режущей кромки ≤ 0,05 мм, без заусенцев и деформации. На концах труб снимаются фаски и зачищаются заусенцы с использованием специального оборудования, при этом точность угла R составляет ±0,02 мм, а шероховатость поверхности составляет Ra0,2 мкм. Процесс гибки осуществляется на гибочном станке с ЧПУ, с радиусом гибки R3-15 мм, точностью угла ±0,5° и эллиптичностью ≤ 5%. Многослойные композитные трубы (металл + пластик) производятся методом совместной экструзии или формования покрытия с прочностью межслойного соединения ≥ 10 МПа и прочностью на отслаивание ≥ 3 Н/мм.

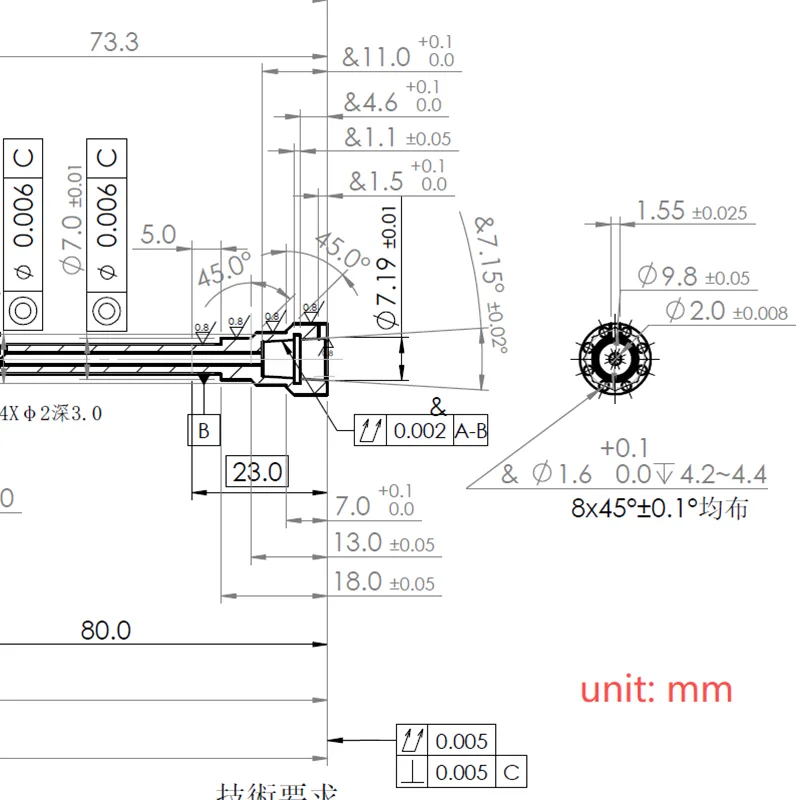

точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	ГД
единица измерения: ±/мм	0.002	0.003	0.005	0.005	0.005
Геометрическая точность	округлость	соосность	прямолинейность	цилиндричность	Допуск положения
единица измерения: ±/мм	0.001	0.004	0.002	0.003	0.01
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Технология соединения фитингов труб

Как профессиональный производитель прецизионных медицинских фитингов, завод Sanluo Precision Factory владеет различными методами соединения трубных фитингов. Лазерная сварка подходит для фитингов из нержавеющей стали и титановых сплавов с шириной сварного шва от 0,02 до 0,5 мм, зоной термического влияния ≤ 1 мм и прочностью сварки ≥ 90% прочности основного материала. Расширительные и сжимающие соединения образуют механическую блокировку с прочностью соединения более 500 Н и хорошими герметизирующими характеристиками. Для клеевых соединений используются клеи медицинского назначения (LOCTITE, 3M) с прочностью на сдвиг ≥ 15 МПа, после отверждения соответствующие биосовместимости ISO 10993. Посадка между фитингами и соединением осуществляется с натягом (H7/p6) с усилием от 200 до 500 Н и не отрывается после сборки.

Тестирование производительности жидкости

Испытание потока: Определите кривые характеристик потока при различных давлениях. Испытание на падение давления: Измерьте потерю давления в трубопроводе. Испытание на утечку: Используйте герметичную испытательную машину для проверки давлением 0,5–1 МПа, поддерживая давление в течение 60 секунд, при объеме утечки менее 1 мл/мин. Испытание на усталость: циклически повышайте и сбрасывайте давление 10 000 раз без каких-либо утечек или разрывов.

Упаковка продукта

Что касается чистой упаковки, внутренняя полость трубопроводной арматуры продувается газообразным азотом высокой чистоты, а оба конца закрываются медицинскими пробками. Предоставляются услуги стерилизации ЭО и радиационной стерилизации. Компания Sanluo Precision уже предоставляет профессиональные индивидуальные услуги по обработке точной медицинской арматуры для сердечно-сосудистых интервенционных катетеров и т. д. с годовой производственной мощностью до 2 миллионов штук. Технические параметры технологического оборудования

Категории параметров	Детали параметра
Модель оборудования	LASERTEC 50 Shape Femto
Основное позиционирование	Обработка твердых и хрупких материалов без термического повреждения с целью достижения максимального качества поверхности.
Количество осей	Пятиосное соединение (подходит для четырехосных требований)
Путешествие (X/Y/Z)	500 мм/460 мм/700 мм
Критическая точность	Точность позиционирования≤8 мкм, шероховатость поверхности Ra < 0,1 мкм.
Производительность движения	Ускорение > 1 г
Лазерные технологии	Фемтосекундный лазер, перестраиваемый лазерный источник с переменной длиной импульса и пакетным режимом
Основные преимущества	Технология 3D-лазерной абляции в сочетании с ПЗС-камерой и 3D-зондом для быстрого позиционирования, обеспечения бесконтактной обработки и нулевых потерь электрода.
Типичные применения	Микроформы и точная гравировка для таких материалов, как твердые сплавы и керамика, отвечающие требованиям аэрокосмической отрасли и точной медицинской арматуры.

Категории параметров	Детали параметра
Серия продуктов	Серия K3W
Основное позиционирование	Ультратонкая резка труб
Объем обработки	Диаметр трубки: от 0,5 до 12 мм.
Основные преимущества	Прорыв в точности сверхтонкой резки труб
Типичные применения	Сверхтонкие трубчатые компоненты для таких отраслей, как прецизионная медицинская арматура, точные инструменты и медицинское оборудование.
