Прецизионная обработка медицинских винтов

Sanluo Precision — профессиональный производитель и поставщик прецизионного оборудования для обработки медицинских винтов в Китае. Это также известный в современной китайской промышленности производитель медицинских винтов и креплений для ортопедических имплантатов, предоставляющий клиентам профессиональные услуги по индивидуальному заказу. Компания в основном производит медицинские крепежные детали, такие как костные винты, винты для костных пластин, системы стержневых винтов для позвоночника и винты для замены суставов. Он предлагает высококачественную индивидуальную прецизионную обработку медицинских винтов для предприятий, производящих ортопедические медицинские изделия, поддерживая настройку сложных и трудных деталей.

Отправить запрос

Описание продукта

Прецизионная обработка резьбы

Sanluo Precision применяет процессы спирального фрезерования и спирального прессования при прецизионной обработке медицинских винтов. Спиральное фрезерование винтов из титанового сплава и нержавеющей стали обеспечивает точность шага ± 0,01 мм, точность угла профиля зуба ± 15 футов и диапазон значений Ra шероховатости поверхности 0,8-1,6 мкм. Процесс формования спиральным прессованием может увеличить прочность винта на 30%, образуя на поверхности наклепанный слой и увеличивая усталостную прочность на 40%.

Таблица точности рабочей станции

точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	R
единица измерения: ±/мм	0.002	0.003	0.005	0.005	0.01
Геометрическая точность	округлость	соосность	прямолинейность	цилиндричность	допуск профиля
единица измерения: ±/мм	0.001	0.004	0.002	0.003	0.002
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Материалы и термообработка

Как профессиональный производитель прецизионной медицинской обработки винтов, завод Sanluo Precision Factory использует медицинский титановый сплав Ti-6Al-4V ELI (ASTM F136), а медицинскую нержавеющую сталь — 316L (ASTM F138). Титановый сплав подвергается отжигу (при температуре от 700°С до 800°С) для устранения технологических напряжений, имеет предел прочности более 860 МПа и удлинение не менее 10%. Нержавеющая сталь подвергается обработке твердым раствором (при 1050°С), в результате чего образуется однофазная аустенитная структура с пределом прочности не менее 490 МПа и пределом текучести не менее 190 МПа. Песчаный материал размером от 60 до 80 меш используется для пескоструйной обработки для формирования шероховатой поверхности (Ra 3-5 мкм), способствующей интеграции кости.

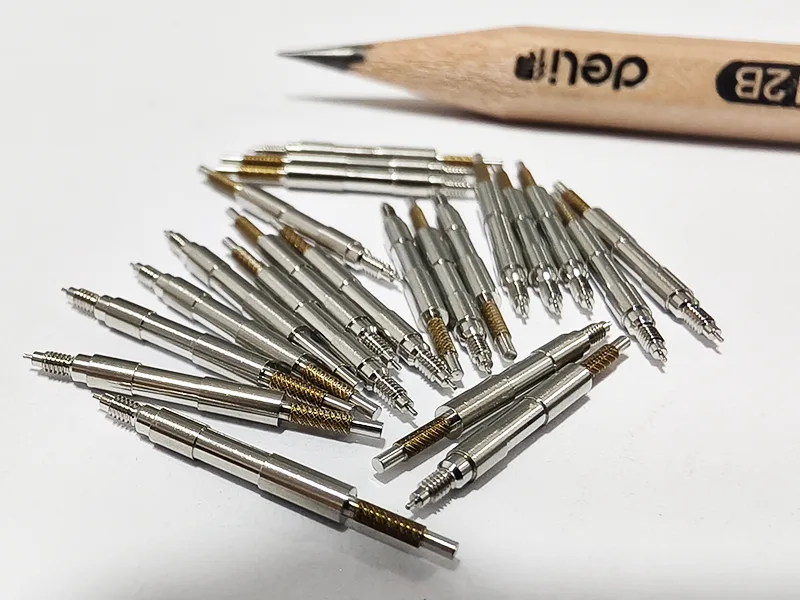

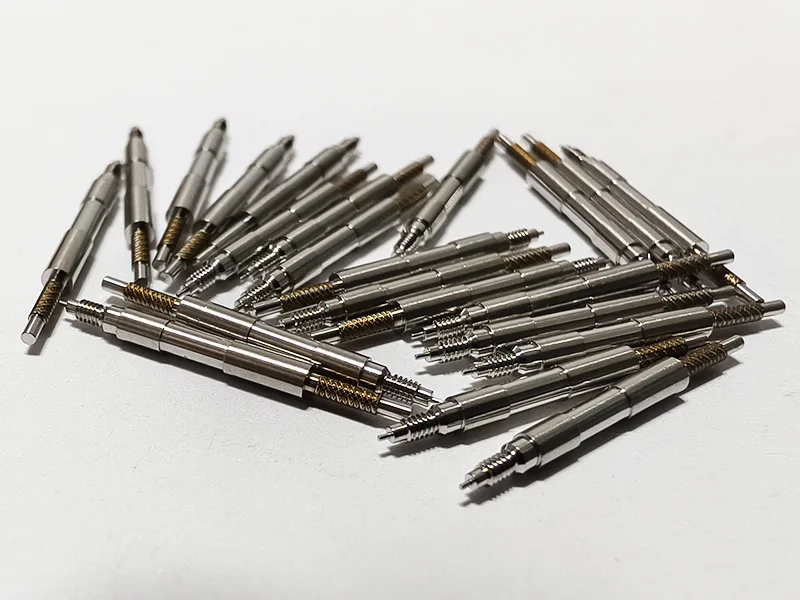

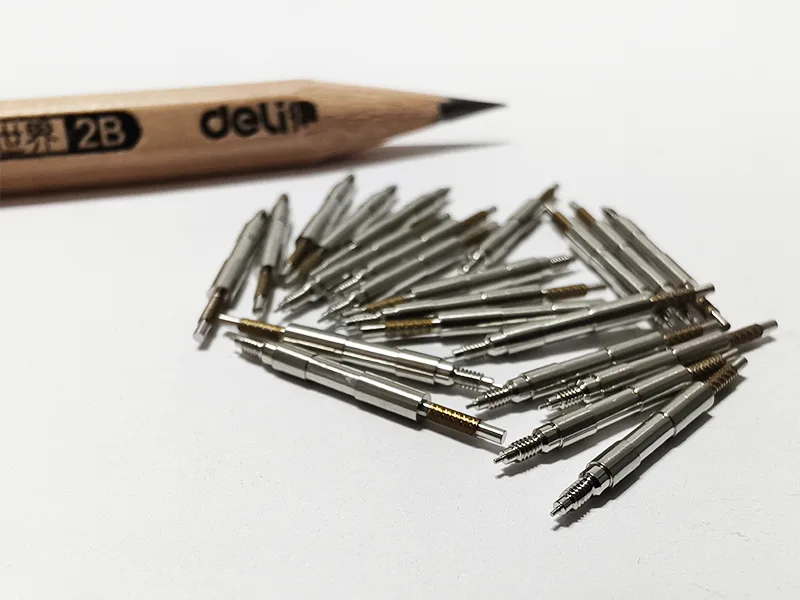

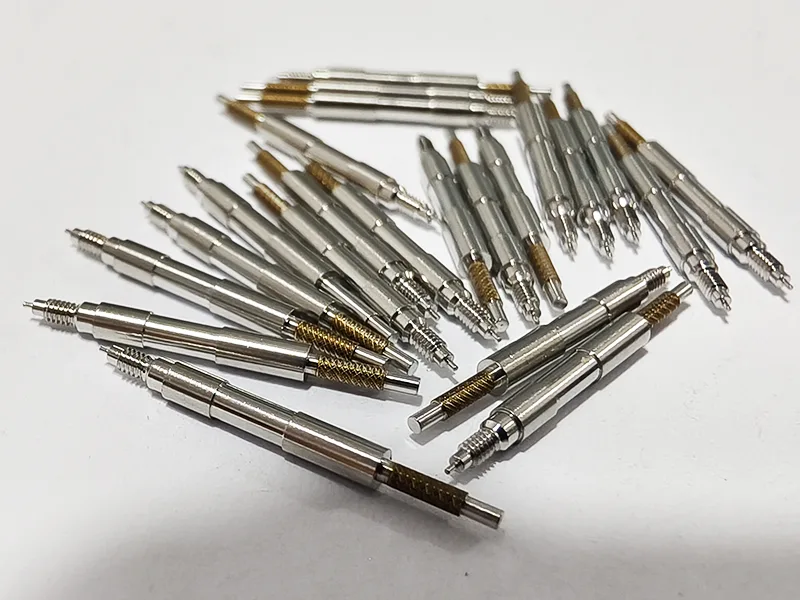

Precision Medical Screw Machining

Упаковка и стерилизация

После завершения прецизионной обработки медицинских винтов компания Sanluo Precision выполняет упаковку и стерилизацию. Винты упакованы в медицинские блистеры из прозрачного пластика PETG, удобного для предоперационного наблюдения. Внутренний слой пены EPE или блистерная упаковка используются для предотвращения повреждений, вызванных столкновениями во время транспортировки. Внешняя упаковка изготовлена из медицинской диализной бумаги Tyvek и пластиковых композитных пакетов, которые соответствуют требованиям стерилизации ЭО и радиационной стерилизации. Стерилизация ЭО и стерилизация гамма-лучами с уровнем гарантии стерильности SAL 10⁻⁶. После стерилизации проводится обнаружение остатков ЭО (остаточное содержание ЭО ≤ 10 частей на миллион) для обеспечения безопасности имплантатов.

Технические характеристики

Категории параметров	Детали параметра
Модель оборудования	INDEX TNL32 Комбинированный токарно-фрезерный центр в художественном стиле
Основное позиционирование	Высокоточная и сложная обработка медицинских винтов.
Скорость шпинделя	Максимум 8000 об/мин
Внутренний диаметр шпинделя	32 мм
Максимальное перемещение по оси Z	305 мм
Многозадачность	Одновременно можно обрабатывать до 3 режущих инструментов.
Структура машины	Термически симметричная конструкция станка помогает поддерживать высокую точность в течение длительного периода времени.
Основные преимущества	Его можно легко переключать между режимами работы выдвижной шпиндельной коробки и фиксированной шпиндельной коробки с высокой гибкостью.
Типичные применения	Высокоточная прецизионная обработка медицинских винтов

Категории параметров	Детали параметра
Модель устройства	Прецизионный станок Tsugami S205A (с возможностью высокочастотного фрезерования)
Основное позиционирование	Специализируется на прецизионной обработке небольших деталей вала, таких как винты из нержавеющей стали, костные винты из титанового сплава, зубные штифты и т. д. для медицинской промышленности.
Принадлежности для высокочастотного фрезерования	Опциональная установка японского высокочастотного фрезерного станка NAKANISHI BM-320F с максимальной скоростью вращения 80 000 об/мин и точностью скачка 1 мкм.
Размеры высокочастотного фрезерования	Внешний диаметр 20 мм, длина 87 мм, может быть установлен непосредственно в отверстие держателя инструмента Tsugami S205A для использования.
Функция обработки	Используется для высокоточного фрезерования «розы» (например, внутреннего шестигранника, TORX®) на торце костных винтов из титанового сплава, не требующего заусенцев.
Основные преимущества	Сам станок Tsugami S205A подходит для непрерывной обработки тонких деталей вала; с добавлением высокочастотного фрезерного станка все процессы могут выполняться на одном станке, что обеспечивает постоянство точности.
Типичные применения	Костные винты из титанового сплава, костные винты, зубные штифты и т. д.
