Суперточная токарная обработка

Sanluo Precision — профессиональный производитель и поставщик сверхточной токарной обработки в Китае, специализирующийся на технологиях высокоточной токарной обработки различных материалов и предоставляющий клиентам высококачественные услуги высокоточной обработки. Мы предоставляем профессиональные индивидуальные услуги высокоточной обработки для точного машиностроения, автомобильной, аэрокосмической, медицинской и других отраслей промышленности, а также поддерживаем настройку сложных и трудных деталей. Мы можем достичь сверхточной токарной обработки класса IT0-IT5, полностью отвечая строгим требованиям высокотехнологичной обрабатывающей промышленности к высокоточной обработке.

Отправить запрос

Описание продукта

Возможность сверхточной токарной обработки

Особенности сверхточной токарной обработки Sanluo Precision: обрабатываемый материал (латунь, алюминиевый сплав, нержавеющая сталь, титановый сплав, медный сплав, инженерный пластик, керамика, сапфир); размер обработки (минимальный диаметр φ0,1 мм, максимальный диаметр φ500 мм, максимальная длина 2000 мм); качество поверхности (Ra0,01-0,8мкм, зеркальная поверхность Ra0,01-0,05мкм); обработка резьбы (шаг микрорезьбы 0,05 мм, класс точности резьбы 2-4); обработка пазов (минимальная ширина паза 0,05 мм, допуск по глубине ±0,001 мм). Преимущества процесса: сверхнизкая сила резания (избегайте деформации заготовки), высокоскоростная прецизионная обработка (эффективность увеличивается в 2-3 раза), сухая резка (защита окружающей среды, отсутствие загрязнения).

Контроль качества и применение

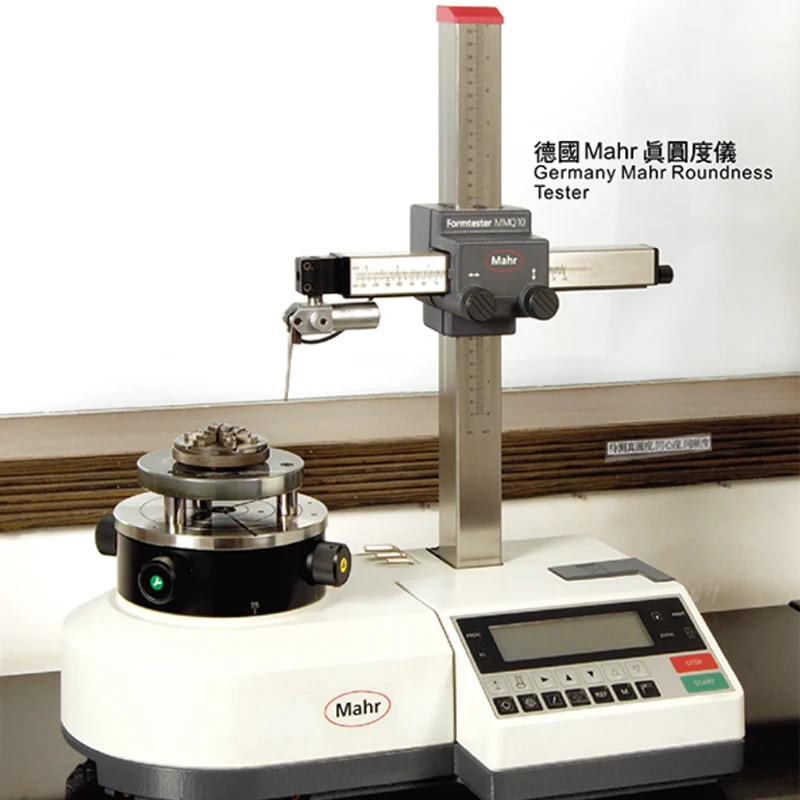

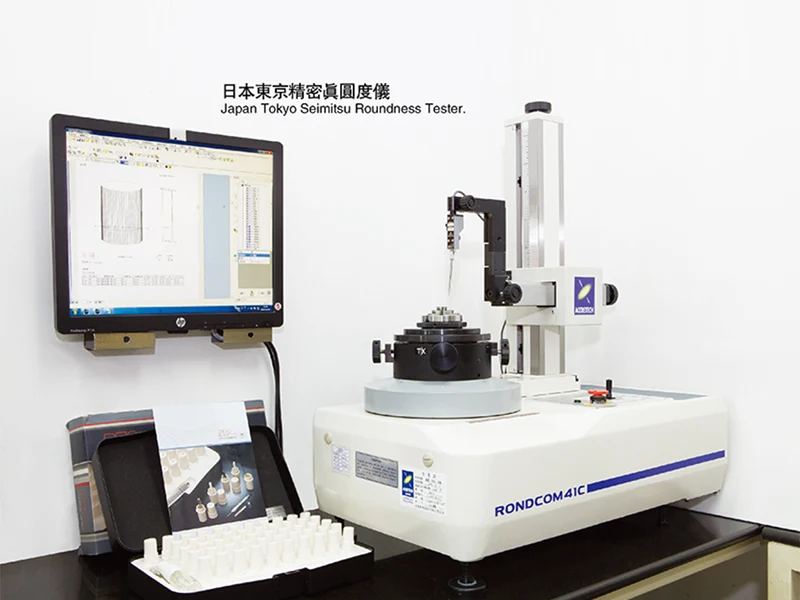

Как профессиональный производитель сверхточного токарного оборудования, Sanluo Precision осуществляет строгий контроль качества: 100% проверка основных размеров с помощью КИМ, измерителя округлости, измерителя шероховатости; СПК статистического управления процессом, КПК≥2,0; управление точностью инструмента (радиус вершины алмазного инструмента 0,01-0,1 мм, компенсация износа ±0,0001 мм). Случаи применения: автомобильная промышленность (игольчатый клапан топливной форсунки класса IT3 ± 0,0005 мм, поверхность Ra 0,02 мкм), авиакосмическая промышленность (круглость вала турбины 0,0003 мм, соосность 0,0005 мм), медицина (допуск толщины стенки трубки стента ± 0,001 мм, поверхность Ra 0,01 мкм), прецизионные приборы (класс резьбы микрометрического шпинделя 2, погрешность шага ± 0,0002 мм). Мы предоставляли индивидуальные услуги высокоточной обработки компаниям Bosch, Delphi, Medtronic, Siemens и другим предприятиям с годовым объемом производства 500 000 штук и уровнем квалификации 99,9%.

Точность рабочей станции

точность размеров	ОД	ИДЕНТИФИКАТОР	ДП	ЮВ	Ш
единица измерения: ±/мм	0.001	0.001	0.001	0.002	0.002
Геометрическая точность	округлость	соосность	цилиндричность	симметрия	концентричность
единица измерения: ±/мм	0.001	0.001	0.001	0.001	0.001
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Технические параметры оборудования

Категория параметра	Детали параметра
Модель оборудования	СТЦ-38
Основное позиционирование	Высокоточный токарный станок с ЧПУ для сверхточной токарной обработки
Номер оси	2 оси (X, Z)
Шпиндельная система	Высокоточный шпиндель, точность вращения 0,0001 мм.
Ключевая точность	Точность повторного позиционирования ± 0,0001 мм, точность позиционирования ± 0,0002 мм.
Диапазон обработки	Максимальный диаметр поворота φ380 мм, максимальная длина поворота 1000 мм.
Система ЧПУ	ФАНУК 0i-TF Плюс
Основное преимущество	Высокая жесткость, высокая точность, высокая эффективность
Типичное применение	сверхточная токарная обработка деталей вала и дисков

Категория параметра	Детали параметра
Модель оборудования	SwissNano
Основное позиционирование	Сверхточный токарный станок швейцарского типа для токарной обработки микрокомпонентов.
Номер оси	7-осевой
Шпиндельная система	Скорость главного шпинделя 10 000–50 000 об/мин, скорость вспомогательного шпинделя 10 000–40 000 об/мин.
Ключевая точность	Точность обработки ±0,0001 мм, шероховатость поверхности Ra0,01 мкм.
Диапазон обработки	Диаметр стержня φ0,1-φ32 мм
Конструктивные особенности	Конструкция швейцарского типа, высокоточная направляющая, компенсация термической погрешности.
Система ЧПУ	Сименс 840D сл
Типичное применение	сверхточная токарная обработка деталей микровалов, медицинских микрокомпонентов
