Обработка миниатюрных инженерных деталей с жесткими допусками

Sanluo Precision — китайский производитель прецизионных станков, специализирующийся на изготовлении нестандартных компонентов для медицинского оборудования, производства полупроводников, оптической связи, научных исследований и промышленного оборудования. Его возможности обработки охватывают миниатюрные конструкции, прецизионные отверстия, сложную геометрию и компоненты, требующие строгого контроля размеров. Для обработки миниатюрных инженерных деталей с жесткими допусками соответствующий процесс зависит от геометрии компонента, характеристик материала, требований к допускам и предполагаемого применения. Технические чертежи и критерии проверки служат основой для определения подходящего производственного маршрута.

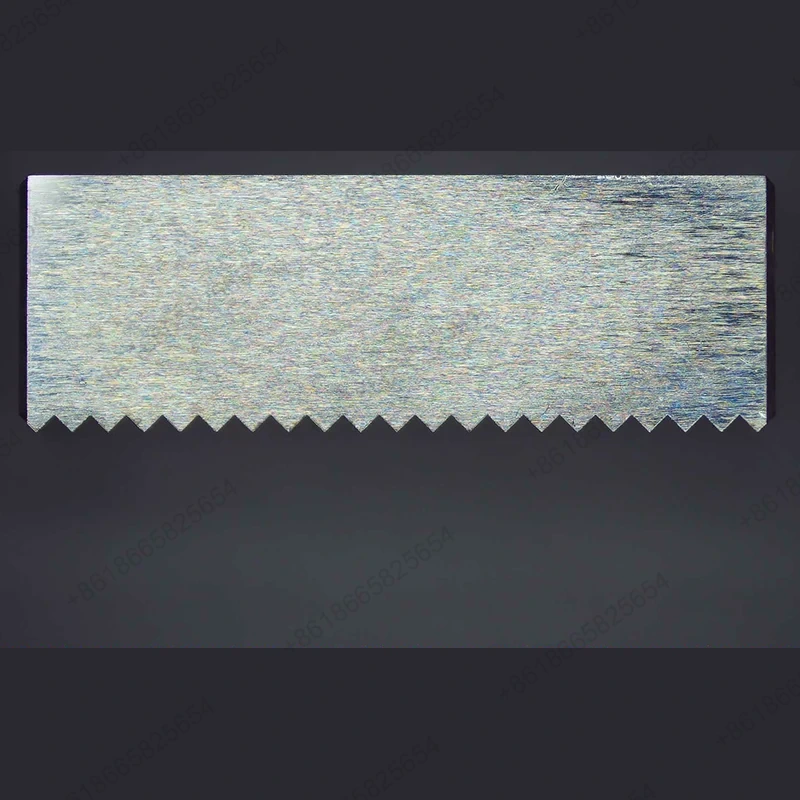

Возможности обработки миниатюрных компонентов

Миниатюрные инженерные компоненты часто сочетают небольшие размеры с высокими требованиями к расположению отверстий, чистоте поверхности, концентричности и геометрической точности. Деталь может выглядеть простой внешне, но все же требует тщательного контроля ее внутренних функций и функциональных интерфейсов. Опубликованная техническая информация Sanluo Precision определяет микроструктуры, миниатюрные компоненты, стержни микродиаметра и крошечные отверстия как специализированные области обработки.

Согласно технической странице компании, ее возможности включают в себя микроструктуры размером до 0,005 мм, миниатюрные детали размером 0,08 × 0,08 мм, стержни микродиаметра всего 0,01 мм и крошечные отверстия размером до 0,003 мм. Эти цифры описывают конкретные возможности обработки, а не гарантируют, что любая геометрия или материал могут быть изготовлены с любым указанным размером. Фактическую осуществимость следует оценивать по чертежам компонентов и условиям обработки.

Типичные характеристики компонентов

В зависимости от конструкции миниатюрные прецизионные детали могут иметь следующие особенности:

1. Особенности малого диаметра:Тонкие валы, штифты, стержни и другие детали узкой геометрии, требующие контролируемой резки и стабильного удержания заготовки.

2. Прецизионные отверстия:Небольшие отверстия и точно расположенные отверстия, используемые для выравнивания, монтажа, прохождения жидкости или сборки компонентов.

3. Функциональные поверхности:Контактные поверхности, уплотнительные поверхности, скользящие поверхности и другие области, где состояние поверхности влияет на производительность компонентов.

4. Сложные профили:Контурные или многогранные конструкции, для достижения заданной геометрии которых могут потребоваться различные операции механической обработки.

Контроль размерных и геометрических допусков

Обработка с жесткими допусками требует большего, чем просто достижение целевого размера одной детали. Метод обработки, конструкция приспособления, состояние инструмента, материал заготовки и метод контроля — все это влияет на конечный результат. Допуски на размеры определяют допустимые отклонения размеров, а геометрические допуски контролируют такие характеристики, как округлость, плоскостность, перпендикулярность, концентричность и положение.

Следующие цифры взяты из поставляемых технических характеристик. Их следует проверить на соответствие требованиям конкретного компонента, прежде чем использовать в качестве критериев приемки по контракту.

Возможность контроля допуска

Поставляемые Sanluo Precision спецификации обработки описывают следующие диапазоны размеров, посадок, геометрических размеров и чистоты поверхности:

1. Размерный допуск:Допуск диаметра от класса IT0 ±0,0002 мм до класса IT1 ±0,001 мм; допуск по длине ±0,002–0,015 мм.

2. Допуск посадки:Марки вала h2/h3 и отверстия H2/H3 с установленным полем допуска ±0,002–0,008 мм.

3. Геометрический допуск:Круглость 0,0005–0,005 мм, плоскостность 0,0005–0,015 мм, перпендикулярность 0,001–0,02 мм, концентричность 0,002–0,015 мм, биение 0,002–0,03 мм, допуск по положению 0,002–0,05 мм.

4. Шероховатость поверхности:Ra 0,05–1,6 мкм, в зависимости от заданных требований к обработке и состояния поверхности.

Эти значения представляют диапазоны предоставленных спецификаций. Применимый допуск должен быть подтвержден для каждого элемента, поскольку классы допусков, двусторонние отклонения и системы посадки не являются взаимозаменяемыми. Например, требования к диаметру вала и требования к расположению отверстия описывают разные характеристики и требуют разных подходов к проверке.

Точность рабочей станции

точность размеров	Л (Х)	W（Y）	Х（Z）	ЮВ	ГД
единица измерения: ±/мм	0.001	0.0005	0.0001	0.002	0.001
Геометрическая точность	плоскостность	параллелизм	перпендикулярность	симметрия	Допуск положения
единица измерения: ±/мм	0.0003	0.001	0.001	0.002	0.002
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Методы обработки и выбор процесса

Выбор процесса обработки зависит от формы детали, ее размеров, материала, требований к допускам и требуемого качества поверхности. Разные операции служат разным целям. Токарная обработка подходит для вращательных элементов, фрезерование создает плоские поверхности и сложные профили, а шлифование можно использовать там, где требуется точный контроль размеров или качество поверхности. Сверление, растачивание и координатное растачивание удовлетворяют различным требованиям к изготовлению и расположению отверстий.

При обработке миниатюрных инженерных деталей с жесткими допусками выбор подходящей последовательности операций помогает управлять доступом к инструменту, стабильностью заготовки и взаимосвязью между критическими элементами. План процесса должен основываться на реальном чертеже, а не применять один метод обработки к каждой детали.

Методы обработки допусков

В технических характеристиках, поставляемых Sanluo Precision, перечислены следующие методы обработки и соответствующие диапазоны возможностей:

1. Прецизионное точение:Диаметр φ0,05–500 мм, класс допуска IT6 ±0,003–0,006 мм, круглость 0,003 мм.

2. Прецизионное фрезерование:Допуск плоскостности или плоской поверхности ±0,002 мм и допуск положения отверстия ±0,015 мм.

3. Прецизионное шлифование:Круглое, внутреннее и плоское шлифование с допуском класса IT5 ±0,001 мм и круглостью 0,001 мм.

4. Прецизионное растачивание:Апертура φ10–500 мм, класс допуска IT5 ±0,002–0,01 мм.

5. Точное сверление:Диаметр отверстия φ0,1–50 мм и допуск положения ±0,02 мм.

6. Джиг-расточка:Точность положения отверстия ±0,002 мм для таких применений, как прецизионные формы и приспособления.

Приведенные цифры представляют собой характеристики конкретного процесса, представленные на этой странице. Конечная производительность зависит от материала заготовки, геометрии, настройки станка и метода контроля. Соответствующая работа и достижимые допуски должны быть подтверждены во время технического анализа.

Проверка и обеспечение качества

Проверка необходима, когда компонент имеет небольшие размеры или тщательно контролируемые функциональные интерфейсы. Деталь может соответствовать своему номинальному диаметру, но при этом выйти из строя из-за неправильного положения отверстия, чрезмерного биения, неподходящей шероховатости поверхности или несоответствия элементов сопряжения. По этой причине в плане проверки должны быть указаны критические размеры и метод измерения, необходимые для каждой характеристики.

В информации компании Sanluo Precision описан ряд измерительного оборудования, включая координатно-измерительные машины, анализаторы изображений, инструментальные микроскопы, мощные микроскопы, стереоскопические микроскопы, проекторы, ростомеры, измерители шероховатости, микрометры и другие прецизионные измерительные инструменты. На технической странице также указан персонал по обеспечению качества QE, IQC, IPQC и OQC.

Проверка допуска

В поставляемых спецификациях продукта описаны следующие подходы к проверке и примеры применения:

1. Проверка размеров:Измерение на КИМ с заявленной точностью 0,002 мм для проверки размеров и расстояний между отверстиями. Лазерные инструменты, сверхточные микрометры, микрометры, штангенциркули, калибры-пробки, калибры-кольца и калибры-резьбы также перечислены для проверки различных функций.

2. Прецизионные формы:В поставляемых примерах указаны допуски на размеры полости ±0,01 мм и допуск на зазор между штампами ±0,005 мм.

3. Прецизионные приспособления:Примеры включают отверстия для установочных штифтов класса H7 ±0,005 мм и точность позиционирования ±0,01 мм.

4. Измерительные инструменты:Поставляемые примеры включают плоскостность микрометра по опоре 0,003 мм и допуск калибра пробки ±0,002 мм.

5. Точная передача:Примеры включают точность профиля зуба шестерни класса IT6 и внутреннего и наружного колец подшипника класса IT5 ±0,002 мм.

6. Гидравлические и пневматические компоненты:Примеры включают диаметр цилиндра класса H7 ±0,006 мм и допуск посадки золотника ±0,003 мм.

В исходном техническом тексте также говорится, что Sanluo Precision прямо или косвенно предоставляла индивидуальные услуги высокоточной обработки Bosch, ZF, NSK и другим предприятиям с годовым объемом производства 200 000 штук и уровнем квалификации 99,8%. Эти цифры и отзывы клиентов должны быть подтверждены компанией, прежде чем использоваться в качестве текущих, независимо проверенных заявлений о производительности.

Оборудование для высокоточной обработки

Характеристики позиционирования станка, поведение шпинделя, фиксация заготовки и устойчивость к окружающей среде — все это влияет на производство мелких прецизионных деталей. В опубликованном обзоре компании Sanluo Precision описывается обрабатывающее оборудование для фрезерования, токарной обработки, шлифования, резки проволокой, электроэрозионной обработки и производства микрокомпонентов. Его экспозиция деталей также документирует возможности обработки металлических сплавов и конструкционных пластмасс.

Приведенные ниже данные об оборудовании воспроизведены из оригинального поставляемого материала. Они представлены как технические характеристики оборудования для технической справки; Фактическая пригодность должна быть подтверждена с учетом предполагаемого компонента и текущей конфигурации оборудования.

JDSGT400 3-осевой высокоскоростной обрабатывающий центр с линейным приводом

Категория параметра	Детали параметра
Модель оборудования	JDSGT400 3-осевой высокоскоростной обрабатывающий центр с линейным двигателем
Основное позиционирование	Для сверхвысокой точности обработки на субмикронном уровне.
Система привода	Все три оси оснащены двойным линейным приводом.
Ключевая точность	Точность позиционирования повтора до 0,8 микрона; точность положения отверстия менее 1 микрона в диапазоне 100 мм.
Основная технология	Интегрирует прямой привод, контроль температуры, функции прецизионной обработки системы ЧПУ JD60 собственной разработки и высокоточную систему сервопривода.
Основное преимущество	Стремление к достижению превосходного эффекта «поверхность – это функциональная поверхность».
Типичное применение	обработка с жесткими допусками прецизионных оптических форм, полупроводниковых деталей, высокоточных конструктивных деталей и других изделий с жесткими требованиями к размерам и качеству поверхности.

Micro5 Высокоточный 5-осевой обрабатывающий центр микронного уровня

Категория параметра	Детали параметра
Модель оборудования	Micro5 Высокоточный 5-осевой обрабатывающий центр микронного уровня
Основное позиционирование	Высокие динамические характеристики и высокоточная обработка миниатюрных деталей с высокой добавленной стоимостью.
Ключевая точность	Точность повторного позиционирования 0,0005 мм, точность позиционирования <0,002 мм.
Шпиндельная система	Максимальная скорость шпинделя 60 000 об/мин.
Конструктивные особенности	Компактная конструкция общим весом 550 кг; оснащен трехслойным инструментальным магазином на 60 инструментов; Система поддонов для зоны обработки может содержать 6 приспособлений для нулевой точки
Энергосбережение и защита окружающей среды	Чрезвычайно низкое энергопотребление (<500 Вт), оснащен коллектором масляного тумана.
Система ЧПУ	Немецкая система Бекхоффа
Ход (X/Y/Z)	78/56/50 мм
Типичное применение	обработка с жесткими допусками миниатюрных инженерных компонентов, мелких деталей из драгоценных металлов и т. д.

Материалы и отрасли применения

Выбор материала влияет на обрабатываемость, стабильность размеров, качество поверхности и пригодность детали для ее рабочей среды. На выставке деталей Sanluo Precision среди материалов, обрабатываемых в процессе механической обработки, перечислены термически обработанные твердые материалы, углеродистая конструкционная сталь, нержавеющая сталь, алюминий и алюминиевые сплавы, латунь, красная медь и конструкционные пластмассы.

Окончательный материал следует выбирать в соответствии с механическими требованиями компонента, условиями эксплуатации и спецификациями чертежей. Марка материала, термическая обработка и любая последующая обработка поверхности должны быть подтверждены до начала производства.

Где используются миниатюрные прецизионные детали?

Опубликованная техническая информация Sanluo Precision определяет несколько отраслей и типов компонентов, имеющих отношение к высокоточной обработке:

1. Медицинское оборудование:На технической странице компании перечислены примеры, в том числе компоненты для желудочковых вспомогательных систем, хирургические инструменты при глаукоме, искусственное сердце, головки для шлифования сосудов, стенты для сосудов и головки для шлифовки желчных камней.

2. Производство полупроводников:Области применения включают детали с покрытиями, приспособления для нанесения покрытий, вакуумные приспособления и инструменты для шлифования алмазно-кремниевых пластин.

3. Оптическая связь:Прецизионные компоненты и опорные приспособления могут требовать точно контролируемых интерфейсов и повторяемой геометрии.

4. Научные исследования и лаборатории:Для специализированных приборов и экспериментального оборудования могут быть разработаны нестандартные компоненты по конкретным чертежам.

5. Промышленное оборудование и автоматизация:Валы, фиксирующие компоненты, детали трансмиссии и другие механические элементы могут требовать контролируемых размеров для сборки и эксплуатации.

Эти примеры отражают области применения, описанные в опубликованной информации компании. Пригодность конкретного компонента для регулируемого или критически важного с точки зрения безопасности применения зависит от его конструкции, материала, требований к проверке и применимых отраслевых стандартов.

Изготовление на заказ и техническая оценка

Индивидуальная обработка начинается с четкого понимания функциональных требований компонента. На чертеже должны быть указаны критические размеры, геометрические допуски, требования к отделке поверхности, характеристики материалов и любые особые условия контроля. Эти детали позволяют оценить процесс обработки и метод проверки перед производством.

Санлуо Прецизион заявляет, что поддерживает разработку и производство сложных и требовательных компонентов. Его техническая информация также описывает интеграцию дополнительных ресурсов обработки, когда проект превышает возможности одного процесса или объекта.

Информация для запроса на обработку

Для обеспечения эффективной технической проверки подготовьте следующую информацию, если таковая имеется:

1. Инженерные чертежи:Предоставьте чертежи с размерами или 3D-файлы, показывающие геометрию компонента и важные функции.

2. Требования к материалам:Определите марку материала, твердость, требования к термообработке или другие условия материала.

3. Критические допуски:Отмечайте размеры, положения отверстий, посадки, геометрические допуски и требования к качеству поверхности, которые влияют на функциональность или сборку.

4. Требования к количеству:Укажите количество прототипа или ожидаемый объем партии, чтобы можно было оценить производственный подход.

5. Критерии проверки:Укажите необходимые отчеты об измерениях, точки контроля, датчики или другие требования приемки.

6. Дополнительная обработка:Определите любую необходимую термическую обработку, гальваническое покрытие, полировку, пассивацию или другую обработку поверхности. На технической странице Sanluo Precision перечислен ряд вспомогательных процессов обработки поверхности в зависимости от требований проекта и доступности.

Предоставление этой информации помогает создать общую техническую основу для оценки технологичности, объема предложения, планирования производства и приемки качества.

Часто задаваемые вопросы

Вопрос: Какая информация необходима для расчета стоимости миниатюрного прецизионного компонента?

А:Чертеж с размерами или 3D-модель — лучшая отправная точка. Укажите марку материала, критические допуски, требования к отделке поверхности, количество, а также любые требования к проверке или отделке. Если деталь имеет особенно жесткий допуск, четко определите ее, чтобы можно было одновременно оценить методы обработки и измерения.

Вопрос: Какую наименьшую особенность Sanluo Precision перечисляет в своих технических возможностях?

А:На технической странице компании перечислены микроструктуры размером до 0,005 мм, миниатюрные детали размером 0,08 × 0,08 мм, стержни микродиаметра всего 0,01 мм и крошечные отверстия размером всего 0,003 мм. Эти цифры относятся к различным типам объектов. Они не означают, что любая комбинация материала, геометрии и допусков достижима при этих размерах. Анализ чертежей необходим для определения возможности создания конкретной детали.

Вопрос: Какие процессы обработки можно использовать для изготовления миниатюрных инженерных деталей?

А:Соответствующий процесс зависит от требований к геометрии и допускам. Токарная обработка обычно используется для вращательных элементов, фрезерования плоских поверхностей и сложных профилей, сверления отверстий, расточки для определения размера отверстий и шлифования для определенных прецизионных поверхностей и диаметров. Некоторые компоненты требуют комбинации операций. Последовательность процесса следует выбирать в соответствии с чертежом детали и материалом.

Вопрос: Как проверяются размерные и геометрические допуски?

А:Разные характеристики требуют разных методов измерения. Координатно-измерительные машины можно использовать для определения размерных соотношений и геометрических характеристик, а микрометры, манометры, микроскопы, анализаторы изображений и измерители шероховатости могут удовлетворить конкретные потребности в измерениях. В опубликованной информации компании Sanluo Precision перечислены эти типы инспекционного оборудования. В плане проверки для конкретного заказа должны быть указаны критические размеры и требуемые критерии приемки.

Вопрос: Какие материалы можно рассматривать для точной обработки на заказ?

А:В каталоге деталей Sanluo Precision представлены углеродистая конструкционная сталь, нержавеющая сталь, алюминий и алюминиевые сплавы, латунь, красная медь, термообработанные твердые материалы и конструкционные пластмассы. Выбор материала должен отражать требуемую прочность, твердость, коррозионную стойкость, стабильность размеров и условия эксплуатации. Подтвердите точную марку и любые требования к термообработке или обработке поверхности во время технической проверки.

Вопрос: Могут ли сложные компоненты требовать более одного процесса обработки?

А:Да. Компоненту может потребоваться токарная обработка цилиндрических элементов, фрезерование плоских поверхностей, сверление или растачивание отверстий, а также шлифование выбранных прецизионных поверхностей. Сложная геометрия также может потребовать дополнительных операций или специальных приспособлений. В технической информации Sanluo Precision описывается использование нескольких технологий обработки и вспомогательные ресурсы обработки для сложных компонентов. Фактический маршрут зависит от чертежа, материала и требуемых результатов проверки.

Вопрос: Что необходимо подтвердить перед началом производства?

А:Подтвердите последнюю версию чертежа, марку материала, критические размеры, определения допусков, требования к поверхности, количество, метод проверки, а также любые особые потребности в упаковке или отделке. Также важно договориться о том, как будет определяться приемка и какие протоколы проверки будут предоставляться. Эти детали снижают риск расхождений в интерпретации во время производства и окончательной проверки.

Обсудите ваши требования к точной обработке

Успешное производство миниатюрных компонентов начинается с четкого определения требуемой геометрии, материала, допусков и условий контроля. Sanluo Precision предоставляет услуги по обработке на станках с ЧПУ и специализированные услуги точной обработки для промышленных, медицинских, полупроводниковых, оптических коммуникационных и исследовательских приложений. Для обработки миниатюрных инженерных деталей с жесткими допусками отправьте свои чертежи и технические требования для оценки подходящих методов обработки, достижимых допусков и механизмов контроля.
