Обработка с жесткими допусками

Sanluo Precision — ведущий производитель и поставщик оборудования для обработки с жесткими допусками в Китае, специализирующийся на технологиях строгого контроля допусков и предоставляющий клиентам высокоточные услуги. Мы предоставляем профессиональные индивидуальные услуги высокоточной обработки для высокотехнологичной обрабатывающей промышленности и поддерживаем настройку сложных и трудных деталей. Мы можем производить прецизионные детали с допуском IT1-IT7, полностью отвечающие строгим требованиям различных отраслей промышленности к механической обработке с жесткими допусками.

Отправить запрос

Описание продукта

Возможность контроля допуска

Обработка Sanluo Precision с жесткими допусками обеспечивает строгий контроль допусков: допуск на размер (класс диаметра IT0 ± 0,0002 мм – класс IT1 ± 0,001 мм, допуск по длине ± 0,002–0,015 мм); допуск посадки (класс вала h2/h3, класс отверстия H2/H3, зона допуска ±0,002-0,008 мм); геометрические допуски (круглость 0,0005-0,005мм, плоскостность 0,0005-0,015мм, перпендикулярность 0,001-0,02мм, концентричность 0,002-0,015мм, биение 0,002-0,03мм, допуск положения 0,002-0,05мм); шероховатость поверхности Ra0,05-1,6 мкм.

Точность рабочей станции

точность размеров	Л (Х)	W（Y）	Х（Z）	ЮВ	ГД
единица измерения: ±/мм	0.001	0.0005	0.0001	0.002	0.001
Геометрическая точность	плоскостность	параллелизм	перпендикулярность	симметрия	Допуск положения
единица измерения: ±/мм	0.0003	0.001	0.001	0.002	0.002
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Методы обработки допусков

Обрабатывающее предприятие Sanluo Precision использует различные технологии обработки для обработки с жесткими допусками: прецизионное точение (диаметр φ0,05–500 мм, класс точности IT6 ±0,003–0,006 мм, округлость 0,003 мм), прецизионное фрезерование (допуск на плоскость ±0,002 мм, допуск положения отверстия ±0,015 мм), прецизионное шлифование (круглое шлифование/внутреннее шлифование/поверхностное шлифование, класс точности IT5). ±0,001 мм, округлость 0,001 мм), прецизионное растачивание (диаметр φ10–500 мм, класс точности IT5 ±0,002–0,01 мм), прецизионное сверление (диаметр φ0,1–50 мм, допуск положения ±0,02 мм), координатное растачивание (точность положения отверстия ±0,002 мм, для прецизионных форм/оснасток).

Проверка допуска

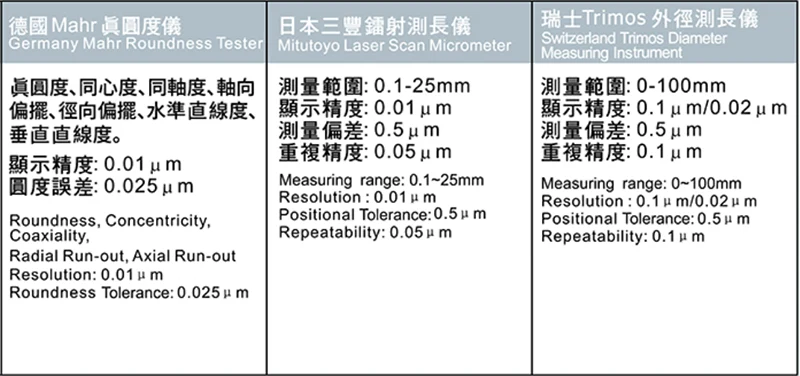

Как профессиональный производитель оборудования для обработки с жесткими допусками, Sanluo Precision осуществляет строгий контроль качества: контроль размеров (точность измерения КИМ 0,002 мм для измерения допуска на размер/допуска на расстояние между отверстиями; лазерный инструмент/сверхточный микрометр/микрометр/штангенциркуль/штанговый калибр/кольцевой калибр/резьбовой калибр для определения допуска на диаметр/длину); Случаи применения: прецизионные пресс-формы (допуск на размер полости ±0,01 мм, допуск на зазор штамповочной матрицы ±0,005 мм), прецизионные приспособления (отверстие для установочного штифта класса H7 ±0,005 мм, точность позиционирования ±0,01 мм), измерительные инструменты (плоскостность упора микрометра 0,003 мм, допуск калибра пробки ±0,002 мм), прецизионные передачи (профиль зуба шестерни класса IT6, внутреннее и наружное кольца подшипников класса IT5 ±0,002 мм), гидравлический и пневматический (диаметр цилиндра H7, класс ±0,006 мм, допуск посадки золотника ±0,003 мм). Мы прямо или косвенно предоставляли индивидуальные услуги высокоточной обработки Bosch, ZF, NSK и другим предприятиям с годовым объемом производства 200 000 штук и уровнем квалификации 99,8%.

Технические параметры оборудования

Категория параметра	Детали параметра
Модель оборудования	JDSGT400 3-осевой высокоскоростной обрабатывающий центр с линейным двигателем
Основное позиционирование	Для сверхвысокой точности обработки на субмикронном уровне.
Система привода	Все три оси оснащены двойным линейным приводом.
Ключевая точность	Точность позиционирования повтора до 0,8 микрона; точность положения отверстия менее 1 микрона в диапазоне 100 мм.
Основная технология	Интегрирует прямой привод, контроль температуры, функции прецизионной обработки системы ЧПУ JD60 собственной разработки и высокоточную систему сервопривода.
Основное преимущество	Стремление к достижению превосходного эффекта «поверхность – это функциональная поверхность».
Типичное применение	обработка с жесткими допусками прецизионных оптических форм, полупроводниковых деталей, высокоточных конструктивных деталей и других изделий с жесткими требованиями к размерам и качеству поверхности.

Категория параметра	Детали параметра
Модель оборудования	Micro5 Высокоточный 5-осевой обрабатывающий центр микронного уровня
Основное позиционирование	Высокие динамические характеристики и высокоточная обработка миниатюрных деталей с высокой добавленной стоимостью.
Ключевая точность	Точность повторного позиционирования 0,0005 мм, точность позиционирования <0,002 мм.
Шпиндельная система	Максимальная скорость шпинделя 60 000 об/мин.
Конструктивные особенности	Компактная конструкция общим весом 550 кг; оснащен трехслойным инструментальным магазином на 60 инструментов; Система поддонов для зоны обработки может содержать 6 приспособлений для нулевой точки
Энергосбережение и защита окружающей среды	Чрезвычайно низкое энергопотребление (<500 Вт), оснащен коллектором масляного тумана.
Система ЧПУ	Немецкая система Бекхоффа
Ход (X/Y/Z)	78/56/50 мм
Типичное применение	обработка с жесткими допусками миниатюрных инженерных компонентов, мелких деталей из драгоценных металлов и т. д.
