Сверхвысокоточная обработка

Sanluo Precision — ведущий производитель и поставщик оборудования сверхвысокой точности обработки в Китае, использующий базовые технологии в области прецизионного производства наноуровня и предоставляющий клиентам услуги точной обработки высочайшего уровня. Мы предоставляем профессиональные индивидуальные услуги высокоточной обработки для аэрокосмической отрасли, оптической связи, полупроводникового, медицинского оборудования и других высокотехнологичных областей, а также поддерживаем настройку сложных и трудных деталей. Мы можем достичь точности обработки нанометрового уровня, полностью отвечая высочайшим требованиям передовой обрабатывающей промышленности к сверхвысокой точности обработки.

Отправить запрос

Описание продукта

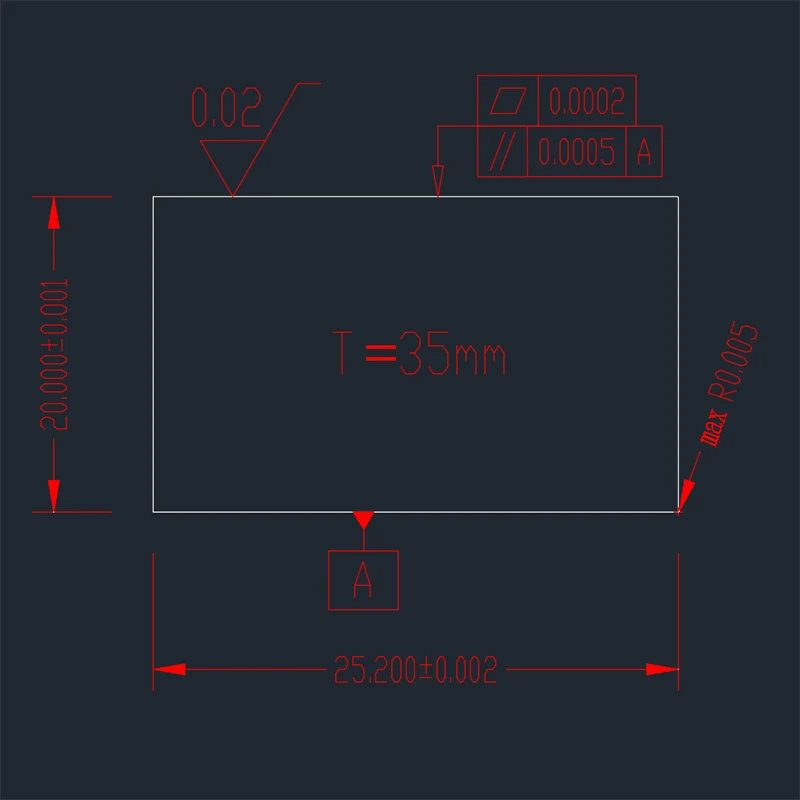

Точность рабочей станции

точность размеров	Л (Х)	W（Y）	Х（Z）	Ш	ЮВ
единица измерения: ±/мм	0.001	0.0005	0.0001	0.001	0.001
Геометрическая точность	плоскостность	параллелизм	перпендикулярность	шероховатость	симметрия
единица измерения: ±/мм	0.0003	0.001	0.001	Ра0,05	0.001
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Сверхвысокоточная основная технология

Сверхвысокоточная обработка Sanluo Precision использует ряд основных технологий: сверхточный станок (аэростатический шпиндель, гидростатическая направляющая, термическая компенсация ошибок, система виброизоляции), алмазная обработка (шероховатость поверхности Ra0,01-0,05 мкм, округлость 0,0005 мм), ионно-лучевая обработка (модификация поверхности нанометрового уровня, точность ± 0,0001 мм), лазерная микрообработка (диаметр микроотверстий). 0,005-0,1 мм, точность позиционирования ±0,001 мм), химико-механическая полировка ХМП (шероховатость поверхности Ra0,001-0,01 мкм), прецизионная сборка (точность позиционирования субмикронного уровня). Контроль процесса: цех с постоянной температурой (температура ±0,5℃), контроль влажности 40-60%, уровень отсутствия пыли класса 1000, антивибрационное основание (амплитуда вибрации <0,1 мкм).

Сценарии применения

Случаи применения сверхвысокой точности обработки: аэрокосмическая промышленность (круглость ротора гироскопа 0,0005 мм, класс динамического баланса G0,1), оптическая связь (торцевая поверхность оптоволоконного разъема Ra0,01 мкм, вносимые потери <0,1 дБ), полупроводниковая промышленность (плоскость патрона 0,001 мм, однородность силы вакуумной адсорбции ± 1%), медицинское оборудование (искусственная поверхность соединения Ra0,02 мкм, износостойкость> 10 миллионов циклов), прецизионное оборудование. инструменты (радиус кончика зонда атомно-силового микроскопа 5-10 нм). Мы предоставили индивидуальные услуги высокоточной обработки аэрокосмической научно-технической группе, Huawei, ZTE, BYD и другим предприятиям с уровнем квалификации продукции 99,98%.

Технические параметры оборудования

Категория параметра	Детали параметра
Модель оборудования	Наноформ Х
Основное позиционирование	Сверхточный алмазный токарно-шлифовальный станок для оптических и механических компонентов
Номер оси	5-осевой (X, Y, Z, B, C)
Ключевая точность	Точность позиционирования ±0,1 мкм, повторяемость ±0,05 мкм.
Шпиндельная система	Шпиндель с воздушным подшипником, точность вращения <50 нм
Система управления	Система управления движением нанометрового уровня
Диапазон обработки	Максимальный диаметр заготовки 600 мм, максимальный вес заготовки 500 кг.
Основное преимущество	Обеспечивает оптическое качество поверхности цветных металлов и пластмасс.
Типичное применение	сверхвысокоточная обработка оптических линз, зеркал, прецизионных форм

Категория параметра	Детали параметра
Модель оборудования	УПЛ 150
Основное позиционирование	Сверхточная фрезерная и токарная обработка композитных материалов
Номер оси	4-осевой (X, Y, Z, C)
Ключевая точность	Точность обработки ±0,0001 мм, шероховатость поверхности Ra0,01 мкм.
Шпиндельная система	Высокоскоростной шпиндель на пневмоподшипниках, максимальная скорость 80 000 об/мин.
Конструктивные особенности	Гранитная кровать, система активной виброизоляции.
Система ЧПУ	Сименс 840D сл
Типичное применение	сверхвысокоточная обработка микрокомпонентов, прецизионные датчики
