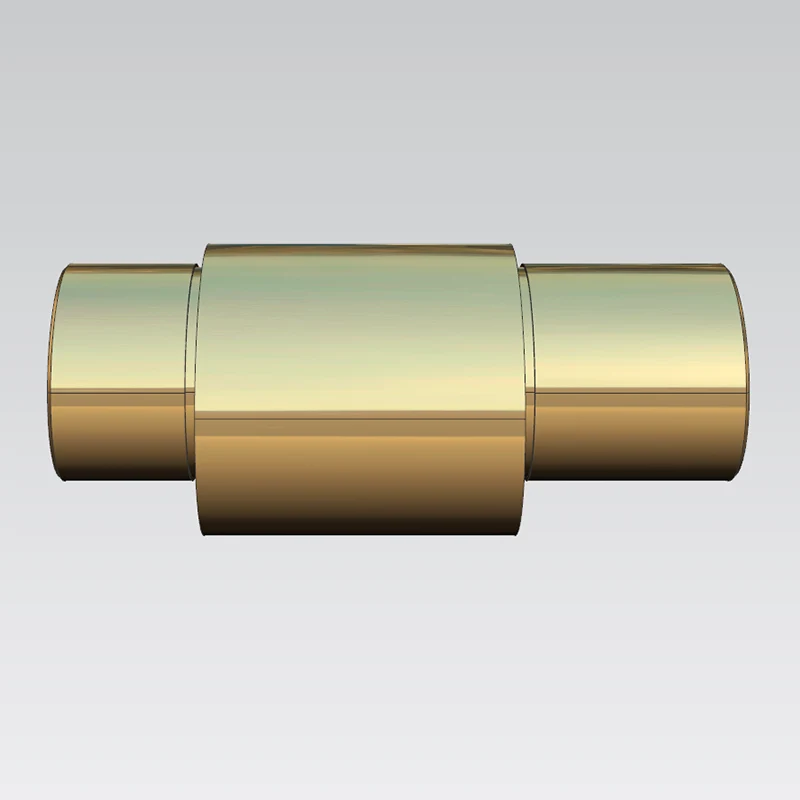

Эксцентриковый токарный станок с ЧПУ

Sanluo Precision является профессиональным производителем и поставщиком эксцентриковых токарных станков с ЧПУ в Китае, обладающих передовой технологией эксцентриковой обработки с ЧПУ, предоставляя клиентам профессиональные услуги по токарной обработке на токарных станках с ЧПУ. Мы предлагаем высококачественные услуги эксцентриковой токарной обработки на токарных станках с ЧПУ по индивидуальному заказу для медицинского производства, полупроводниковой промышленности, электронного приборостроения и других областей, поддерживая настройку сложных и трудных деталей. Мы реализуем массовое прецизионное производство сложных эксцентриковых деталей, полностью отвечающих строгим требованиям высокотехнологичного производства для эксцентрикового точения на станках с ЧПУ.

Отправить запрос

Описание продукта

Точность станции

Точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	ГД
единица измерения: ±/мм	0.002	0.002	0.005	0.002	0.001
Геометрическая точность	Округлость	Соосность	Прямолинейность	Цилиндричность	Допуск положения
единица измерения: ±/мм	0.002	0.003	0.002	0.003	0.004
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Эксцентриковая технология с ЧПУ

Эксцентриковый токарный станок с ЧПУ Sanluo Precision использует передовую технологию ЧПУ. Программирование эксцентрика по оси C: функция оси C системы ЧПУ для позиционирования и индексации шпинделя, вращение инструментов по эксцентричной траектории без эксцентрикового зажима; методы программирования включают программирование G-кода, программирование полярных координат, параметрическое программирование для автоматического расчета траектории инструмента; принцип обработки: центр заготовки находится в центре шпинделя, инструмент смещен по эксцентриситету, взаимодействует с интерполяцией оси C шпинделя и осью X/Z для формирования эксцентрикового внешнего круга или внутреннего отверстия. Преимущества обработки: простой зажим с концентрическим зажимом заготовки без коррекции эксцентрика, время зажима сокращается на 80%; высокая точность с точностью индексации оси C ± 5 дюймов, точностью эксцентриситета ± 0,005 мм, точностью повторения ± 0,002 мм; многоэксцентриковая обработка с одним зажимом для нескольких эксцентриситетов, автоматическая индексация оси C, эффективность увеличена в 3 раза.

Методы программирования ЧПУ

Обрабатывающее предприятие Sanluo Precision имеет эффективное программирование для эксцентрикового точения на токарном станке с ЧПУ: программирование полярных координат с помощью команд полярных координат G15/G16, установка центра эксцентрика в качестве полюса, описание траектории инструмента с полярным радиусом R и полярным углом θ (внешняя окружность эксцентрика: вращение шпинделя по оси C, эксцентриситет подачи по оси X, вращение по оси Z для получения эксцентрикового цилиндра; внутреннее отверстие эксцентрика: радиальное перемещение инструмента, взаимодействие с ось C для точения эксцентрикового отверстия); программирование подпрограммы с эксцентриковым контуром в качестве подпрограммы, главная программа вызывает индексацию оси C для многоэксцентриковой обработки; параметрическое программирование с использованием эксцентриситета, угла эксцентрика, длины эксцентрика в качестве переменных, изменение параметров для быстрой смены модели; проверка моделирования с использованием программного обеспечения CAM для моделирования, проверки пересечений и столкновений, оптимизации траектории инструмента для обеспечения правильности программы.

Очевидные технические преимущества

Как профессиональный производитель эксцентриковых токарных станков с ЧПУ, компания Sanluo Precision имеет очевидные технические преимущества: повышенная эффективность (традиционный зажим и коррекция эксцентрика занимает 30-60 минут, программирование зажима оси C с ЧПУ занимает всего 5 минут, эффективность увеличивается на 80%; затвердевание программы для массового производства с хорошей стабильностью), гарантированная точность (высокая точность индексации оси C, точность эксцентриситета ±0,005 мм лучше, чем традиционная ±0,02 мм; нет ошибка зажима, исключение человеческого фактора при CPK≥1,67), сложный эксцентриситет (многоэксцентриситет, переменный эксцентриситет, нерегулярный эксцентриситет, гибко реализуемый с помощью программирования ЧПУ, который не может быть обработан традиционным производством), автоматизация (роботизированная загрузка и разгрузка, автоматическая работа программы, круглосуточное беспилотное производство), сниженная стоимость (короткое время зажима, высокая эффективность обработки, низкие трудозатраты, более очевидные преимущества для больших партий). Мы предоставляем профессиональные индивидуальные услуги по обработке на токарных станках с ЧПУ для клиентов по всему миру, обеспечивая стабильное и надежное качество каждого продукта.

Технические параметры оборудования

Категория параметра	Детали параметра
Модель оборудования	ДС-30И
Основное позиционирование	Мощное комплексное решение для токарно-фрезерных станков
Количество осей	3-осевой (с функциями оси Y и оси C)
Производительность обработки	Максимальный диаметр обработки 254 мм
Шпиндельная система	Два шпинделя, скорость 4000–4500 об/мин.
Револьверная система	Стандартная 12-позиционная револьверная головка BMT65 с синхронной осью C.
Основная функция	В сочетании с осью Y и электроинструментами, способными выполнять эксцентриковое фрезерование, сверление и нарезание резьбы.
Основные преимущества	Противоположные шпиндели поддерживают полностью синхронное вращение, сокращая время цикла; экономически эффективный
Типичные применения	прецизионная эксцентриковая обработка деталей токарных станков с ЧПУ и т. д.

Категория параметра	Детали параметра
Модель оборудования	СТ-10Y / СТ-15Y
Основное позиционирование	Токарно-фрезерный составной центр с осью Y
Количество осей	3-осевой (с функцией оси Y)
Скорость шпинделя	СТ-10Y: 6000 об/мин; СТ-15Y: 4000 об/мин.
Диаметр сквозного отверстия	СТ-10Y: 44 мм; СТ-15Y: 64 мм
Функция оси Y	Поддерживает эксцентриковое фрезерование, сверление и нарезание резьбы.
Основные преимущества	Компактный размер, широкий диапазон обработки; обеспечивает высококонкурентную производительность при той же цене
Типичные применения	эксцентриковая токарная обработка на токарном станке с ЧПУ для высокоточных, дорогостоящих сложных деталей, таких как медицинское оборудование, ортопедические имплантаты, микромеханика и т. д.
