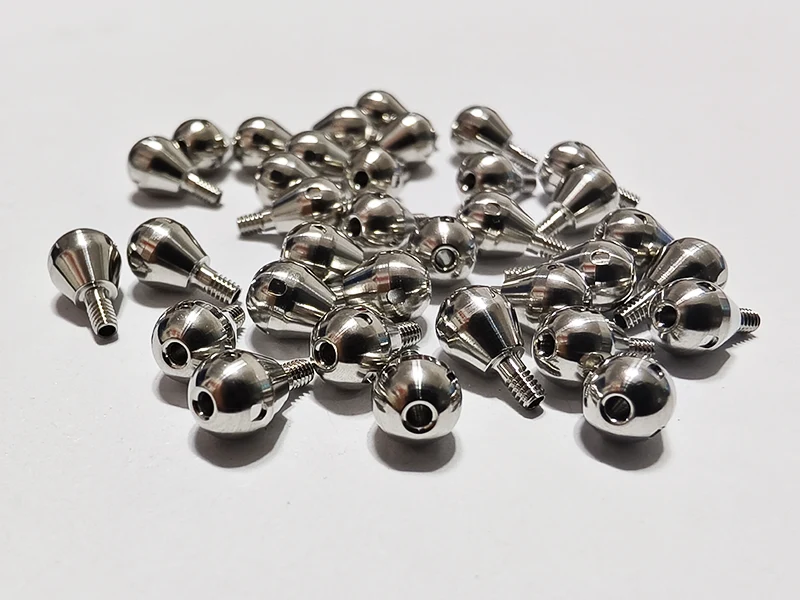

Прецизионная швейцарская обработка

Sanluo Precision является ведущим производителем и поставщиком прецизионной швейцарской обработки в Китае, обладающей глубоким техническим опытом в области высокоточной обработки продольно-скользящей бабки швейцарского типа, предоставляя клиентам услуги швейцарской обработки на микронном уровне. Мы предлагаем профессиональные индивидуальные швейцарские услуги по механической обработке для аэрокосмической отрасли, медицинской имплантации, оптических инструментов, высокотехнологичной электроники и других областей, поддерживая настройку сложных и трудных деталей. Мы реализуем производство сверхвысоких прецизионных мелких деталей, полностью отвечающих строгим требованиям высокотехнологичного производства для прецизионной швейцарской обработки.

Отправить запрос

Описание продукта

Производительность точной обработки

Наше обрабатывающее предприятие достигло высшего уровня в отрасли с точки зрения точного контроля точности швейцарской обработки. Точность размеров: допуск по диаметру ± 0,002 мм, допуск по длине ± 0,005 мм, допуск по высоте ступеньки ± 0,008 мм, класс точности H6/h5. Геометрическая точность: круглость 0,003 мм, цилиндричность 0,005 мм, концентричность 0,005 мм, перпендикулярность 0,008 мм, биение 0,01 мм. Качество поверхности: шероховатость поверхности Ra0,2～0,8 мкм, прецизионная полировка Ra0,1 мкм или около того, близкая к зеркальной поверхности. Точность повторения: постоянство размеров при пакетной обработке ±0,003 мм, CPK≥2,0, возможность шести сигм 6σ. Точность оборудования: точность вращения шпинделя 0,001 мм, биение направляющей втулки 0,002 мм, точность позиционирования ± 0,001 мм, повторяемость позиционирования ± 0,0005 мм. Экологический контроль: цех с постоянной температурой 20±0,5℃ и влажностью 50±3% для предотвращения термической деформации и обеспечения точности.

Прецизионная швейцарская обрабатывающая станция Точность

Точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	ДА
единица измерения: ±/мм	0.002	0.002	0.005	0.002	0.0001
Геометрическая точность	Округлость	Соосность	Прямолинейность	Цилиндричность	Круговое биение
единица измерения: ±/мм	0.002	0.003	0.002	0.003	0.002
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Технология точного оборудования

Как профессиональный производитель прецизионного швейцарского оборудования, Sanluo Precision располагает современным оборудованием. Система направляющих втулок: высокоточная направляющая втулка, допуск внутреннего отверстия ± 0,005 мм, материал из карбида вольфрама, хорошая износостойкость, длительный срок службы, обеспечение точности обработки. Система шпинделя: гидростатические подшипники или керамические шарикоподшипники, точность вращения 0,001 мм, высокоскоростная работа без вибрации, температурная компенсация, автоматическая компенсация теплового удлинения шпинделя, стабильная точность. Система обнаружения: онлайн-обнаружение лазерного зонда, точность измерения ± 0,001 мм, автоматическая компенсация, управление с обратной связью; лазерный наладчик инструментов, точное измерение длины инструмента, обеспечение единообразия. Мы предоставляем профессиональные индивидуальные швейцарские услуги по механической обработке для клиентов по всему миру.

Технические параметры оборудования

Категория параметра	Детали параметра
Модель оборудования	Мультишвейцарский 6X16
Бренд	Торнос
Основное позиционирование	Эффективное массовое производство сложных мелких деталей
Количество осей и шпинделей	6 шпинделей + 1 дополнительный задний шпиндель
Производительность обработки	Максимальный диаметр обработки 16 мм
Шпиндельная система	Каждый шпиндель независимо контролирует скорость, индексацию и позиционирование оси C; дополнительный нижний шпиндель с максимальной скоростью 6000 об/мин.
Система инструментов	На каждой станции можно разместить до 4 инструментов, общая вместимость до 18.
Система ЧПУ	Программное обеспечение Tornos TBDECO или TISIS ISO
Основные преимущества	Многошпиндельная параллельная обработка, эффективность производства в несколько раз выше, чем у одноосных токарных станков; дополнительная версия оси Y
Типичные применения	прецизионные швейцарские обрабатывающие детали и т. д.

Категория параметра	Детали параметра
Модель оборудования	серия СБ
Основное позиционирование	Многошпиндельная эффективная обработка мелких деталей
Количество осей и шпинделей	3-осевой, 4-шпиндельный
Производительность обработки	Диаметр обработки 16 мм или 20 мм
Шпиндельная система	Скорость шпинделя 6000 – 10000 об/мин, стандартная мощность 1 кВт.
Револьверная система	Наклонная конструкция направляющей типа «ласточкин хвост» для повышения жесткости револьверной головки, опционально доступны 4 типа револьверных головок.
Ключевая функция	Шпиндель в стандартной комплектации оснащен системой управления по оси C.
Основные преимущества	Диверсифицированная обработка за счет смены комбинаций инструментов, подходящая для массового производства мелких деталей.
Типичные применения	прецизионные швейцарские обрабатывающие детали и т. д.
