Микроконцевое фрезерование

Технология концевого фрезерования

Компания Sanluo Precision использует микроконцевые фрезы для обработки плоскостей и полостей. Типы фрез включают фрезы с плоским концом, фрезы со сферическим концом и концевые фрезы с угловым радиусом диаметром φ0,1-2 мм. Односторонняя резка для концевого фрезерования с плоскостностью поверхности 0,002 мм и шероховатостью поверхности Ra0,1-0,6 мкм. Минимальная ширина канавки для фрезерования узких канавок составляет 0,015 мм, соотношение глубины к ширине для обработки глубоких канавок составляет ≥8:1, с плоским дном канавки и вертикальностью боковой стенки> 88°. Спиральное интерполяционное фрезерование применяется для фрезерования микроотверстий с диаметром отверстия 0,05-5 мм, округлостью 0,001 мм и шероховатостью стенки отверстия Ra0,2 мкм, что лучше, чем сверление. Многослойное ступенчатое фрезерование для ступенчатой ​​обработки с высотой одного слоя 0,1-1 мм, параллельностью поверхности ступени 0,01 мм и прямоугольностью 90°±5'.

Точность станции

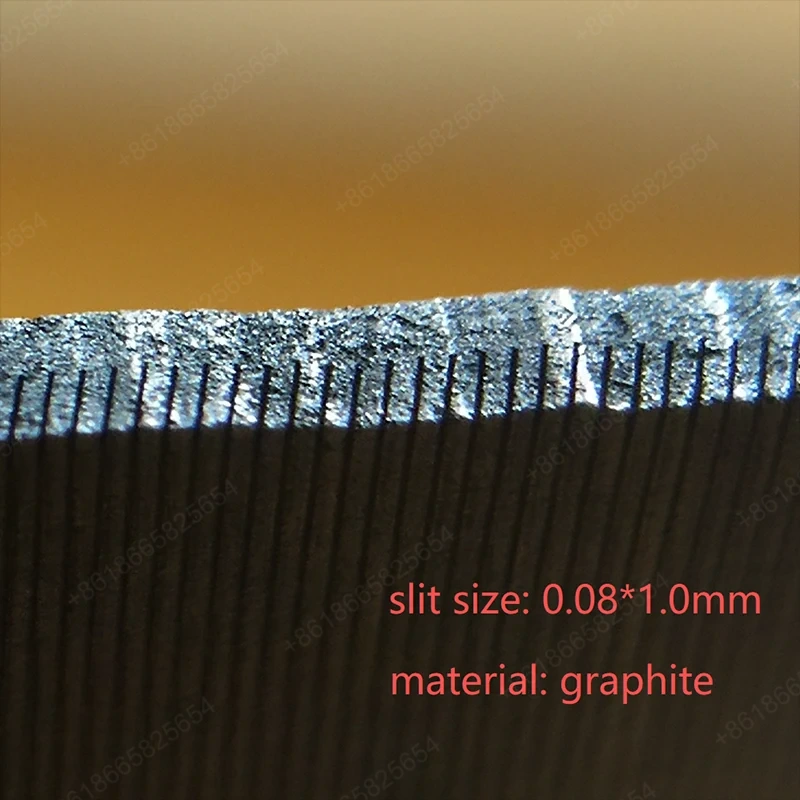

Прецизионная гравировка узких канавок и микроотверстий

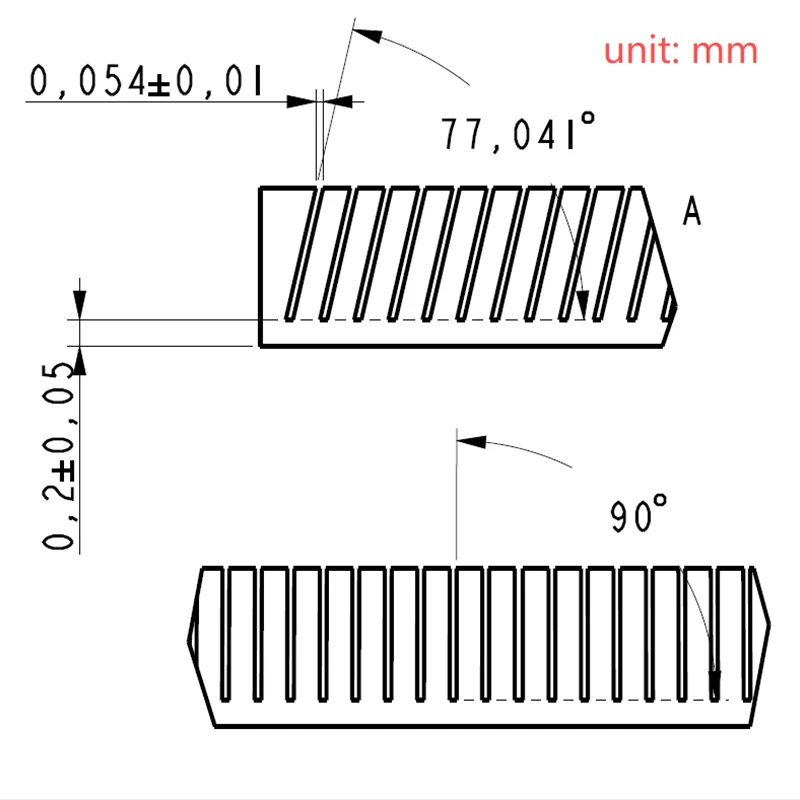

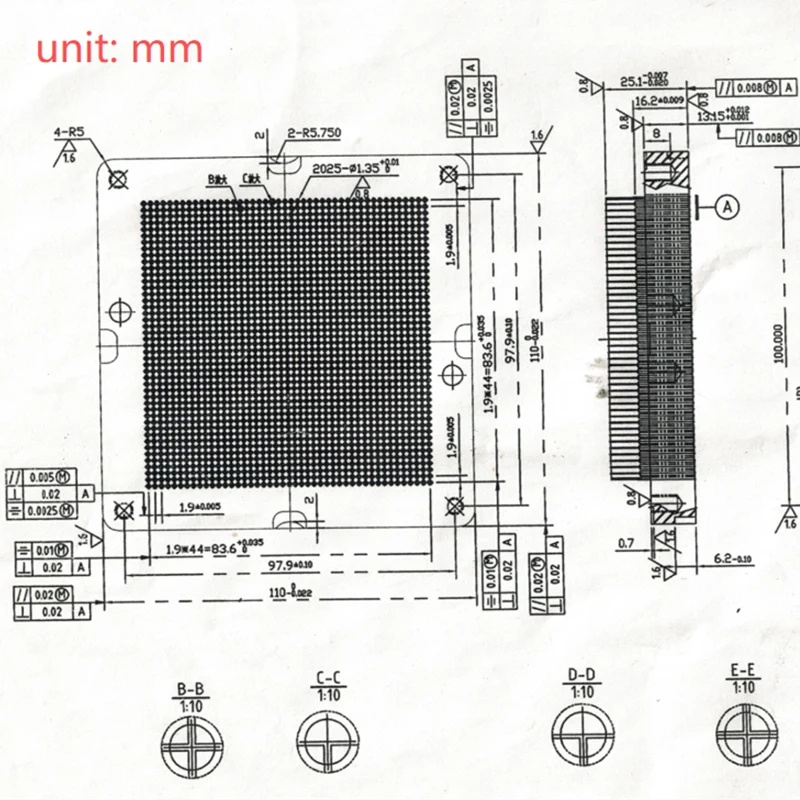

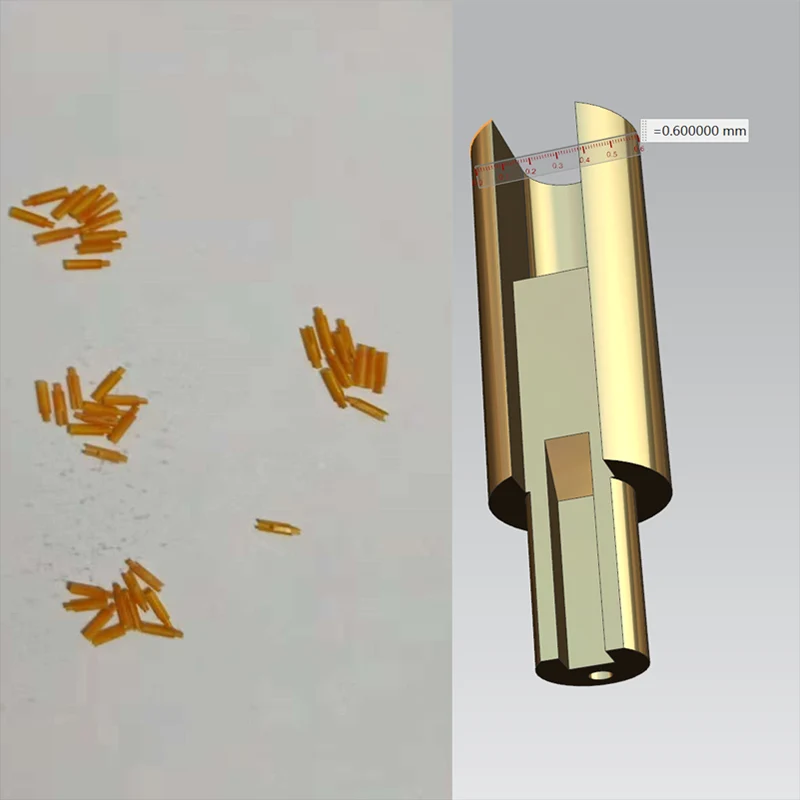

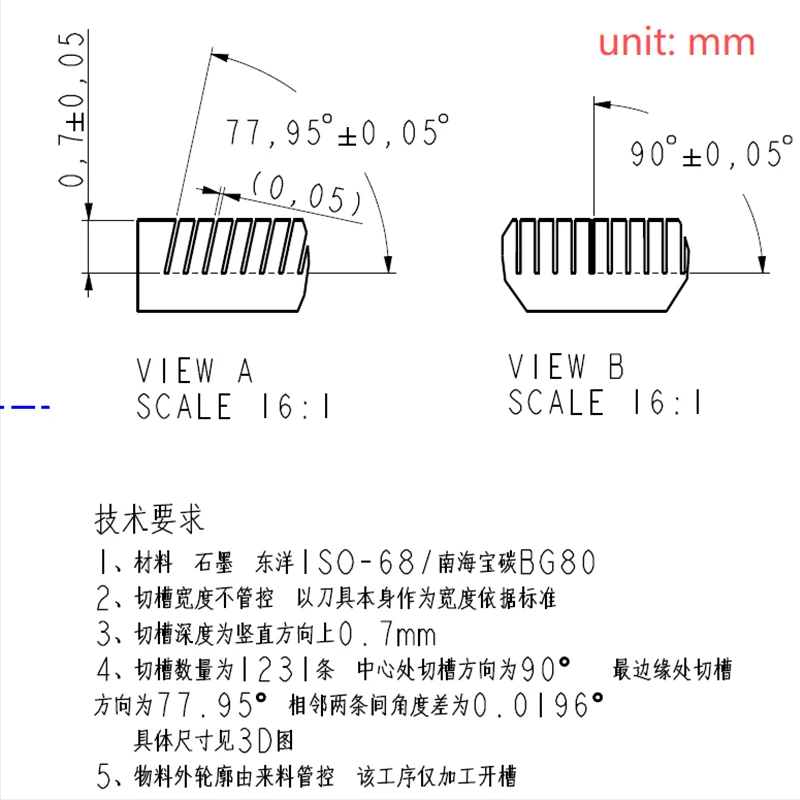

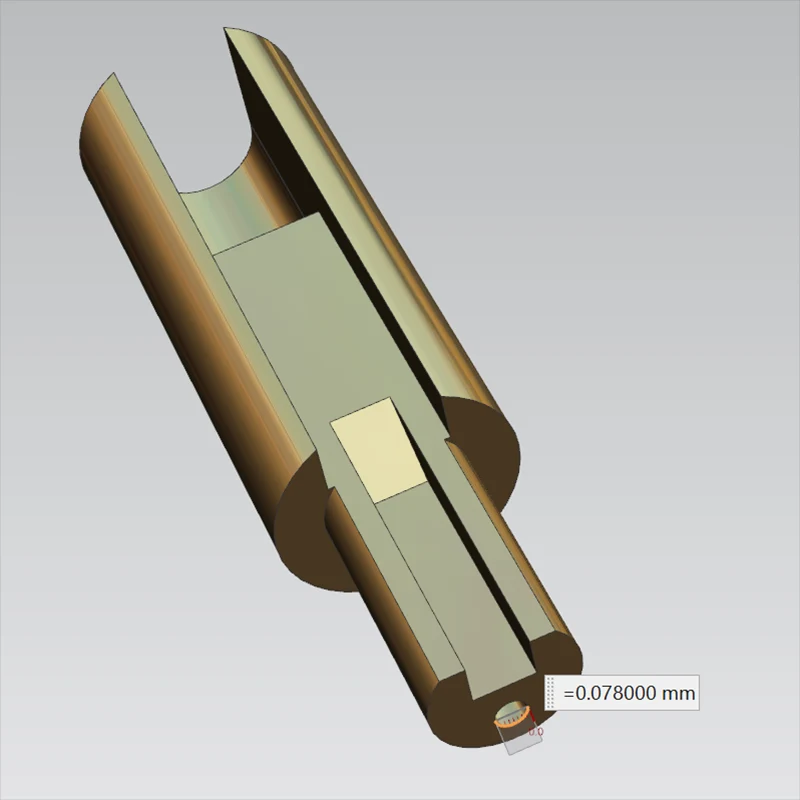

Обрабатывающий завод Sanluo Precision специализируется на микроконцевом фрезеровании, включая узкие канавки и микроотверстия: обработка узких канавок с шириной канавки 0,05–2 мм, глубиной канавки ≤20 мм и соотношением глубины к ширине 8:1, используя концевые фрезы φ0,04–0,5 мм для послойного фрезерования с толщиной одного слоя 0,2–0,5 мм, плоскостностью дна канавки 0,001 мм, параллельность боковой стенки 0,001 мм и прямой угол R<0,01 мм; фрезерование микроотверстий диаметром φ0,02-3 мм и глубиной ≤30 мм для обработки глубоких отверстий, использование спирально-погружного фрезерования с круговой подачей, точность диаметра отверстия ± 0,005 мм, округлость 0,003 мм, отверстие отверстия без заусенцев и гладкая стенка отверстия с Ra0,4 мкм, что лучше, чем у просверленных отверстий; отверстия специальной формы (квадратные отверстия, отверстия в форме талии, контурные отверстия специальной формы) с гибким программированием и высокой точностью.

Очевидные преимущества обработки

Как профессиональный производитель концевых микрофрезеров, мы оснащены высокоскоростным электрическим шпинделем со скоростью вращения 60000 об/мин и биением при зажиме фрезы <0,002 мм, что обеспечивает стабильную обработку. Области применения обширны: прецизионные инструменты (ширина узкой канавки кварцевого генератора 0,3 мм; параллельность шага диафрагмы датчика 0,005 мм), электронная упаковка (проводка с микроканавками на керамической подложке; диаметр микроотверстия несущей платы ИС φ0,8 мм), оптические устройства (плоскость торца наконечника оптического волокна 0,003 мм; точность согласования шага держателя линзы 0,005 мм), медицинские имплантаты (направляющая канавка для костного гвоздя; нижнее отверстие для резьбы имплантата с точной конусностью). Микрофрезерование имеет очевидные преимущества: высокая точность с допуском профиля ±0,002мм и шероховатостью Ra0,1мкм, высокая гибкость при единоразовом программировании любой формы, обработка без напряжений с деформацией тонкостенных деталей <0,01мм, высокоскоростное фрезерование с гладкой поверхностью, широкий спектр обрабатываемых материалов (сталь, алюминий, медь, титан, керамика ниже HRC60). Мы предоставляем индивидуальные услуги по обработке микро-ЧПУ для таких предприятий, как Apple, Huawei, Siemens, Medtronic и т. д., с годовым объемом производства 300 000 миниатюрных деталей.

Технические параметры микрофрезерного оборудования
