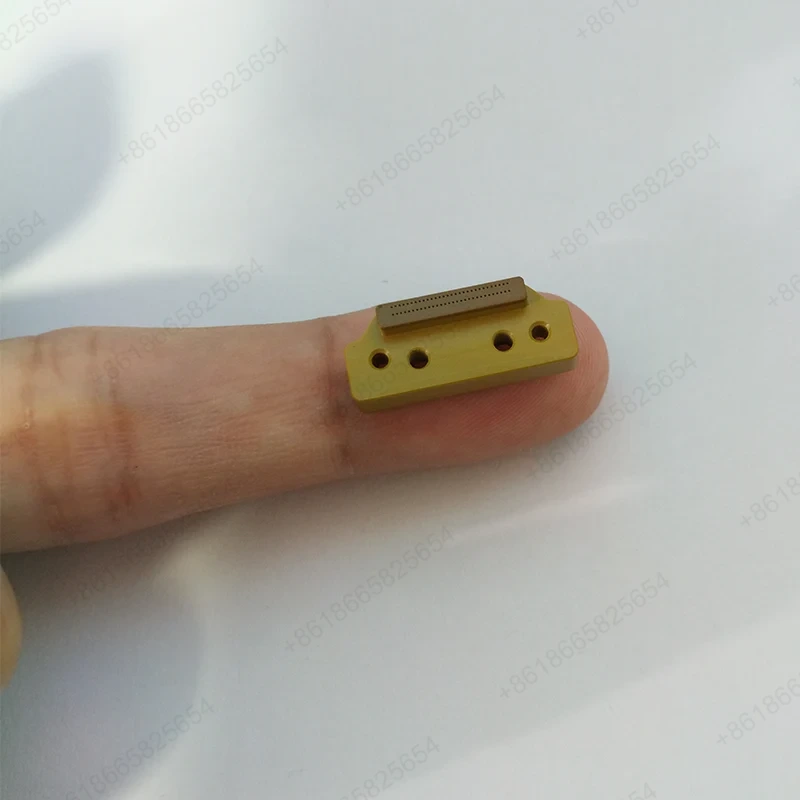

Сверление микроотверстий

Sanluo Precision является ведущим производителем и поставщиком оборудования для сверления микроотверстий в Китае с 18-летним техническим опытом в области микрообработки с ЧПУ, предоставляя клиентам услуги высокоточной микрообработки с ЧПУ. Мы предлагаем профессиональные услуги по индивидуальной микрообработке с ЧПУ для прецизионных форм, электронных устройств, медицинского оборудования, деталей аэрокосмической отрасли и других отраслей промышленности, поддерживая настройку сложных и трудных деталей. Мы осуществляем прецизионное сверление небольших, глубоких, наклонных и поперечных отверстий микронного размера, полностью отвечая строгим требованиям высокотехнологичного производства по сверлению микроотверстий.

Отправить запрос

Описание продукта

Технология обработки микро ЧПУ

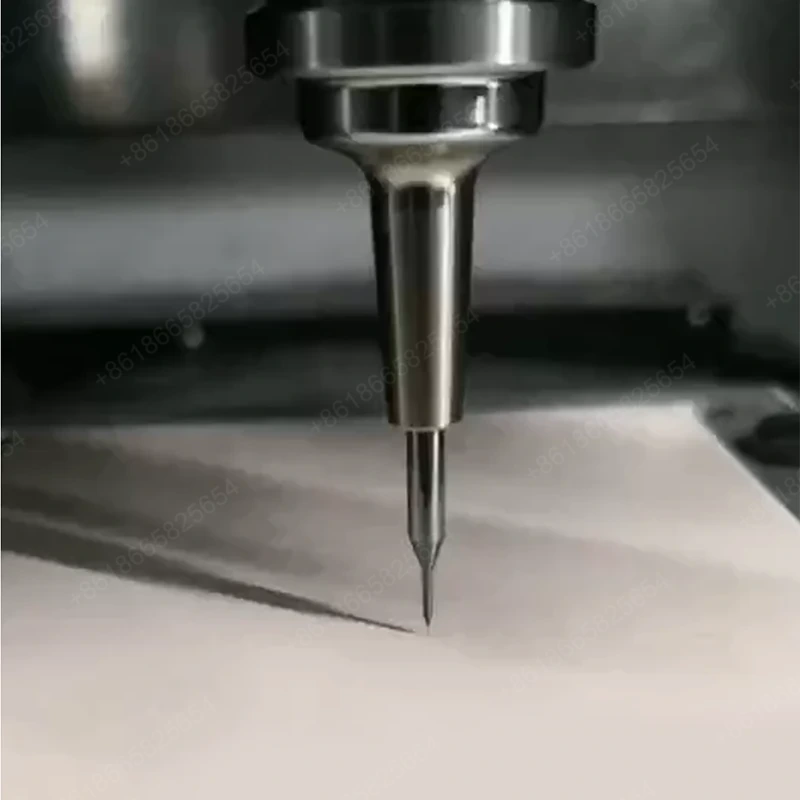

В нашей компании по сверлению микроотверстий используются микросверла для сверления отверстий на высокой скорости. Диаметр сверла составляет φ0,01–2 мм. Доступны спиральные сверла, сверла с прямыми канавками и ружейные сверла, изготовленные из твердого сплава или быстрорежущей стали. Точность сверления: диаметр отверстия ± 0,005-0,02 мм, положение отверстия ± 0,01 мм, перпендикулярность 0,01 мм, округлость 0,005 мм. Максимальное соотношение глубины и диаметра при глубоком сверлении составляет 20:1 при использовании ружейных сверл с внутренним охлаждением для удаления стружки. Скорость вращения 5000-50000 об/мин, давление охлаждающей жидкости 0,5-2МПа.

Точность станции

Точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	ЮВ
единица измерения: ±/мм	0.001	0.001	0.001	0.001	0.001
Геометрическая точность	Округлость	Соосность	Прямолинейность	Цилиндричность	Симметрия
единица измерения: ±/мм	0.001	0.002	0.001	0.002	0.002
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Производительность сверления

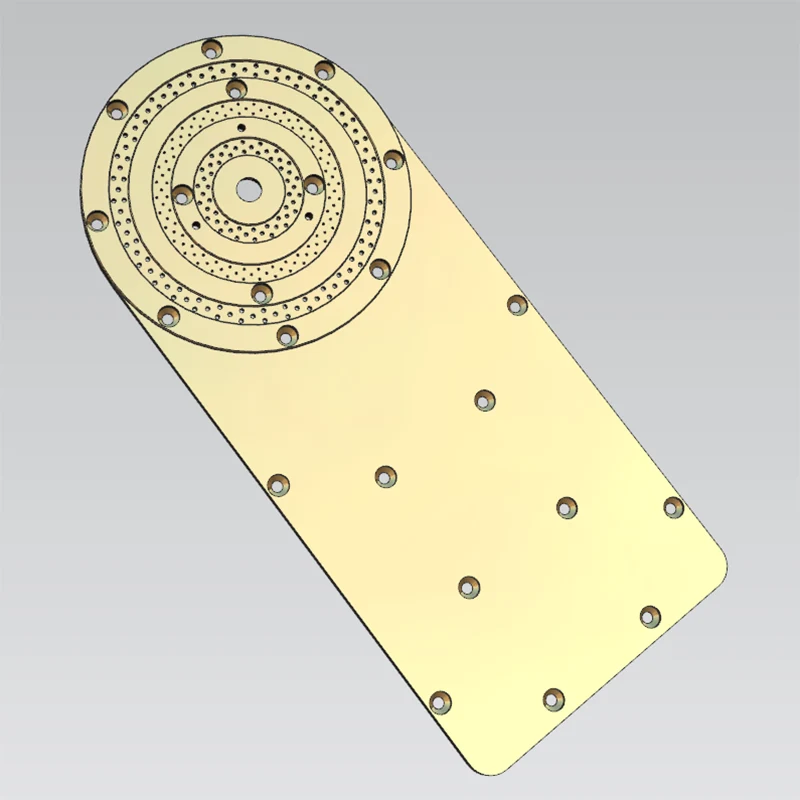

Обрабатывающее предприятие Sanluo Precision имеет комплексные возможности сверления микроотверстий: стандартные микроотверстия (диаметр φ0,1-2 мм, глубина ≤30 мм, соотношение глубины к диаметру ≤15:1, точность положения отверстия ±0,01 мм), глубокие микроотверстия (глубина ≤60 мм, соотношение глубины и диаметра ≤20:1, прямолинейность 0,05 мм/100 мм), глухие отверстия (точность глубины ±0,05 мм, шероховатость дна отверстия). Ra≤1,6 мкм), сквозные отверстия (без заусенцев, стенка отверстия Ra0,8-1,6 мкм), наклонные отверстия (угол наклона 15°-75°), поперечные отверстия (точность точки пересечения ±0,02 мм) и массивные отверстия (точность шага отверстий ±0,01 мм, консистенция <0,005 мм).

Специальная оптимизация технологических процессов

Как профессиональный производитель инструментов для сверления микроотверстий, мы усовершенствовали и оптимизировали процесс: выбор сверл (сверла с прямыми канавками для отверстий диаметром φ<0,5 мм для предотвращения поломки, спиральные сверла для φ0,5–2 мм для повышения эффективности, ружейные сверла для глубоких отверстий с сильным охлаждением), процесс пилотного отверстия (повышение точности от малого к большому), послойное сверление (каждый раз на 0,5–2 диаметра), отвод инструмента для удаления стружки (вытягивание инструмента каждый раз). сверление 1-3 мм для предотвращения засора), проверка наконечника сверла (своевременная замена изношенных наконечников сверла), снятие фаски после сверления (С0,1-0,3 мм для удаления заусенцев).

Широкие области применения

Сверление микроотверстий применяется в прецизионных формах (отверстия для выталкивающих штифтов φ0,5–3 мм, глубина 150 мм, отношение глубины к диаметру ≥30:1; охлаждающие отверстия с наклонными отверстиями под углом 30–45°, проникающими внутрь), электронных устройствах (отверстия печатных плат φ0,2–1 мм, положение отверстия ±0,05 мм; отверстия для отверстий керамической подложки без сколов), медицинском оборудовании (боковые отверстия катетера φ0,3–1 мм для доставка лекарств; направляющие отверстия для костных гвоздей диаметром 1,5-3 мм для направления имплантации) и детали аэрокосмической отрасли (отверстия для охлаждения лезвий диаметром 0,5-1,5 мм, угол наклона 20°-40°; топливные форсунки диаметром 0,2-0,8 мм с многоточечным распылением). Sanluo Precision прямо или косвенно предоставляла индивидуальные услуги по механической обработке с ЧПУ для таких предприятий, как BYD, Foxconn, Johnson & Johnson, Medtronic и т. д., с годовым объемом сверления более 4 миллионов отверстий, обеспечивая стабильное и надежное качество.

Технические параметры

Категория параметра	Детали параметра
Модель оборудования	Кэсти-ВК
Основное позиционирование	Высокоточное сверление микроотверстий
Количество осей	Информация отсутствует
Ключевая точность	Точность повторного позиционирования ± 0,5 мкм
Система привода	Ось X оснащена линейным приводом с быстрым откликом; Оси Y/Z используют высокоточные шариковые винты с полным замкнутым контуром управления энкодерами магнитной сетки.
Шпиндельная система	Применяется немецкий высокоскоростной электрический шпиндель SycoTec, обеспечивающий высокую скорость, высокую точность и большой крутящий момент.
Производительность обработки	Поддерживает диапазон диаметров отверстий 0,015–10 мм.
Структура кровати	Мраморная основа с хорошей стабильностью.
Визуальное позиционирование	Оснащен 5-мегапиксельной камерой, точность позиционирования до 1 мкм.
Основные преимущества	Компактная конструкция, стабильная работа; работа на нескольких станциях, высокая эффективность обработки
Типичные применения	прецизионные детали для сверления микроотверстий и т. д.

Категория параметра	Детали параметра
Модель оборудования	(4-осевой высокоскоростной сверлильный станок с ЧПУ)
Основное позиционирование	Высокоэффективное сверление микроотверстий под разными углами
Количество осей	4 оси (включая ось A с автоматическим вращением на 360°)
Шпиндельная система	Высокоскоростной шпиндель с регулируемой скоростью 3000–60 000 об/мин.
Ключевая точность	Точность позиционирования повтора станка 0,001 - 0,002 мм; точность биения шпинделя μ-уровень (0,0001-0,0002 мм)
Система охлаждения	Оснащен внутренней системой циркуляции охлаждения, предотвращающей перегрев шпинделя и защищающей микросверла.
Система ЧПУ	Поддерживает импорт чертежей САПР для автоматического создания программ без программирования.
Основные преимущества	Возможность автоматического вращения под разными углами на 360°; высокая автоматизация и простота эксплуатации
Типичные применения	сверление микроотверстий в круглых трубах или многогранных заготовках из нержавеющей стали, алюминия, железа, меди, пластика и других материалов.

Категория параметра	Детали параметра
Модель оборудования	Обрабатывающий центр серии HX-1680
Основное позиционирование	Ориентация на требования к высокоточной обработке микроотверстий медицинского оборудования, такого как детали суставов хирургических инструментов.
Шпиндельная система	Высокоточный электрошпиндель с радиальным биением ≤0,001 мм, оснащенный эксклюзивными инструментами для сверления микроотверстий.
Технология управления	В сочетании с технологией управления с обратной связью он может в режиме реального времени отслеживать изменения размеров во время сверления и автоматически компенсировать износ инструмента.
Производительность обработки	Возможность обработки высокоточных отверстий диаметром φ3 мм, допуск на диаметр отверстия класса H5 и погрешность соосности отверстий ≤0,005 мм.
Адаптация автоматизации	Поддерживает индивидуальные приспособления для адаптации к требованиям обработки заготовок различной структуры.
Типичные применения	прецизионные детали для сверления микроотверстий и т. д.

Категория параметра	Детали параметра
Модель оборудования	ЧПУ-430AC
Основное позиционирование	Полностью автоматический 4-осевой станок с ЧПУ, подходящий для обработки микроотверстий в полупроводниках, керамике и других материалах.
Количество осей и ход	4-осевой ЧПУ; Ход оси X/Y 400x300 мм; Ход по оси Z 250 мм
Ключевая точность	Точность позиционирования оси X/Y 0,005 мм; точность повторного позиционирования ± 0,0005 мм
Контроль и драйв	Тайваньская система ЧПУ Advantech; Оси X/Y используют линейные серводвигатели переменного тока.
Эффект обработки	Шероховатость поверхности Ra 0,6 мкм
Характеристика Конфигурация	В качестве рабочей жидкости используется деионизированная вода; оснащен неэлектролитическим источником питания для предотвращения окисления заготовки
Типичные применения	прецизионные детали для сверления микроотверстий и т. д.
