Облицовочная обработка

Sanluo Precision является профессиональным производителем и поставщиком оборудования для торцевой обработки в Китае, в основном занимающимся торцевой и фрезерной обработкой, предоставляя клиентам услуги высокоточной токарной обработки. Мы предлагаем профессиональные услуги токарной обработки по индивидуальному заказу для машиностроения, обработки пресс-форм, полупроводниковых компонентов, прецизионных инструментов и других отраслей промышленности, поддерживая настройку сложных и трудных деталей. Строгий контроль плоскостности, перпендикулярности и параллельности полностью отвечает строгим требованиям различных отраслей промышленности к торцевой и плоскостной обработке.

Отправить запрос

Описание продукта

Технологические преимущества

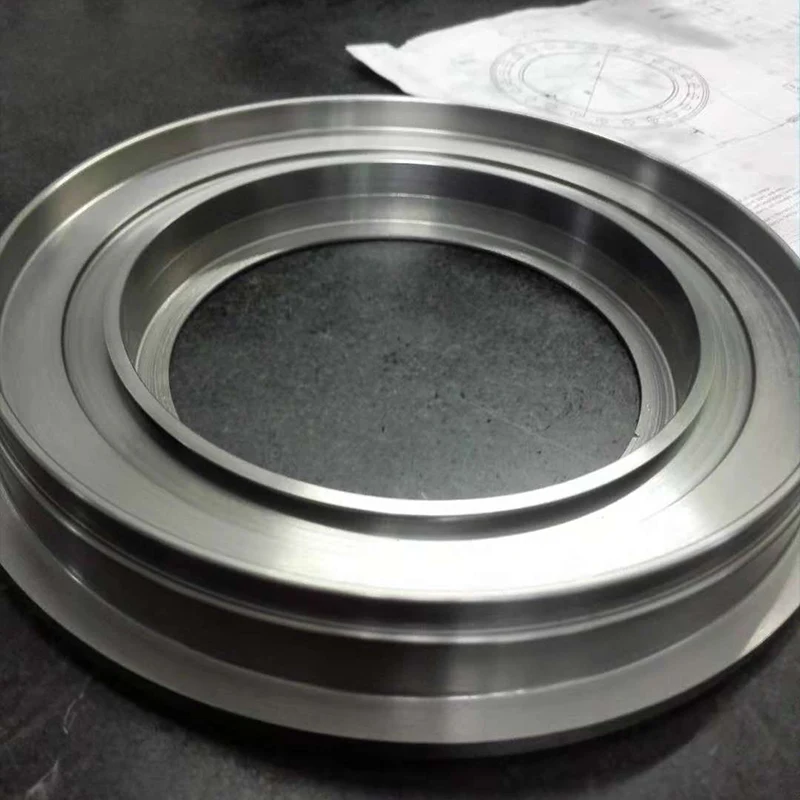

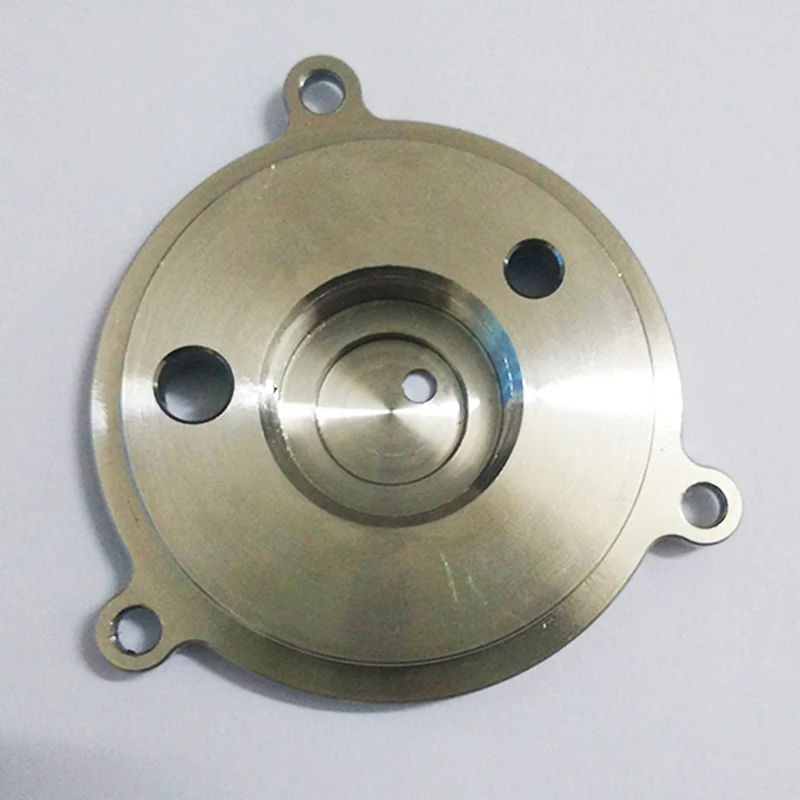

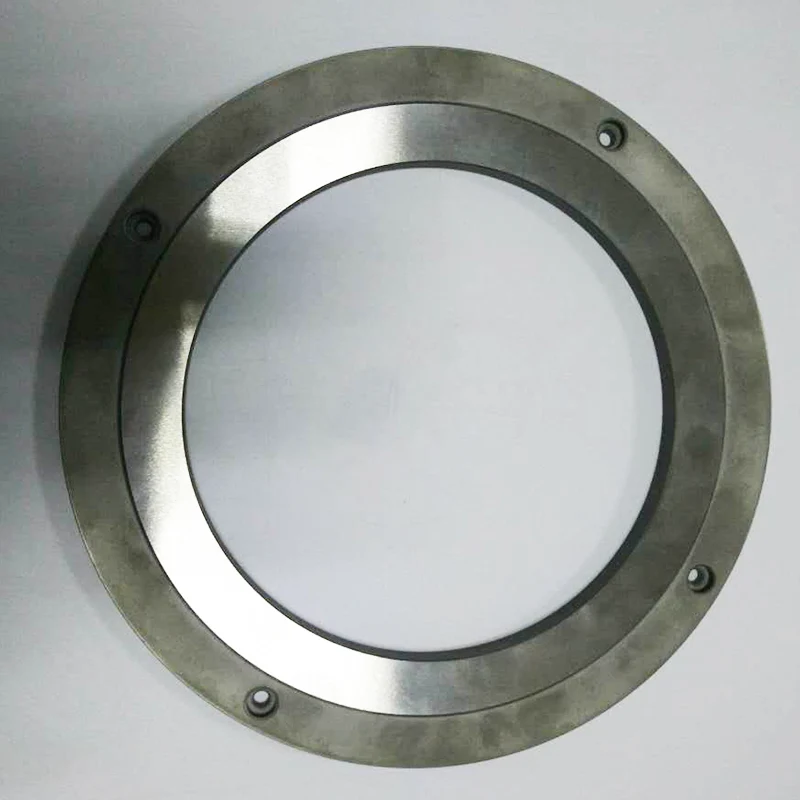

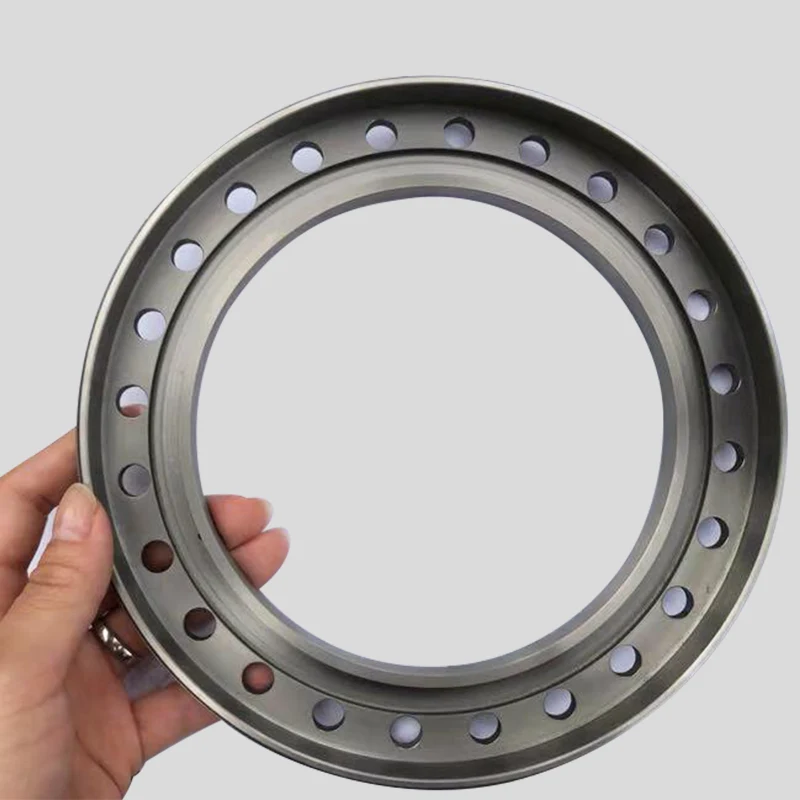

Торцевая обработка Sanluo Precision — это процесс обработки торцевой плоскости деталей. Торцевая обработка зажимается трехкулачковым патроном и обрабатывается торцевым токарным инструментом со скоростью вращения 500-2000 об/мин, скоростью подачи 0,1-0,5 мм/об, глубиной резания 0,5-3 мм; при черновой токарной обработке оставляется припуск 0,5 мм, на чистовую обработку одной стороны 0,1-0,2 мм. Строгий контроль качества: определение плоскостности (перепад высот измеряется индикатором с плоской пластиной, точность КИМ 0,003 мм, большая плоскость измеряется лазерным интерферометром); перпендикулярность (прямоугольная линейка относительно внешнего круга торца, зазор измеряется щупом, отклонение угла измеряется с помощью КИМ); обнаружение параллельности (шкала на одном конце, поворот заготовки для измерения биения); измеритель шероховатости для измерения значения Ra (≥5 точек обнаружения для усреднения); визуальный осмотр на наличие следов инструмента, царапин, заусенцев; гарантия процесса (острый инструмент, разумные параметры, достаточное охлаждение, жесткий зажим).

Точность станции

Точность размеров	ОД	ИДЕНТИФИКАТОР	Т (С)	ДП	ЮВ
единица измерения: ±/мм	0.002	0.005	0.001	0.002	0.002
Геометрическая точность	Округлость	Соосность	Прямолинейность	Цилиндричность	Симметрия
единица измерения: ±/мм	0.002	0.005	0.001	0.002	0.002
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Точки контроля качества

Как профессиональный завод по обработке торцовой поверхности, компания Sanluo Precision имеет широкий спектр применения: машиностроение (плоскость торца фланца φ100-500 мм 0,03 мм для герметичной посадки, параллельность торца шестерни 0,02 мм), обработка пресс-форм (плоскость торца полости 0,01 мм, перпендикулярность направляющей втулки направляющей стойки 0,01 мм), автозапчасти (плоскость торца тормозного диска 0,05 мм, параллельность торца маховика). 0,03 мм), прецизионные инструменты (плоскость оптической платформы 0,005 мм, поверхность Ra0,4 мкм), детали насоса и клапана (плоскость уплотнительной поверхности 0,02 мм, без утечек), гидравлические и пневматические (параллельность торцевой крышки цилиндра/торцевой поверхности масляного насоса 0,02-0,03 мм). Мы предоставили индивидуальные услуги токарной обработки для XCMG, Sany, Weichai, Yuchai, Gree и других предприятий с годовой обработкой 2 миллионов деталей и степенью прохождения плоскостности 99,5%.

Технические параметры

Категория параметра	Детали параметра
Модель оборудования	СГР-700СП
Основное позиционирование	Сверхточное торцевое шлифование
Ключевая точность	Мин. подача 0,001 мм; Скорость подачи шпинделя шлифовального круга 0,001–1,500 мм/мин.
Система патронов	Постоянный электромагнитный патрон (отключение питания во время адсорбции, отсутствие термического воздействия), диаметр φ700 мм
Запатентованная технология	Автоматический механизм регулировки давления шлифования шлифовального круга (избегайте чрезмерного давления); 3-точечная опора, механизм регулировки наклона поверхности фиксированного типа (регулировка субмикронного уровня)
Мощность обработки	Соответствует макс. Размер заготовки: 170 мм (В) × 700 мм (φ) × 300 кг
Автоматизация и защита окружающей среды	Недавно разработанное автоматическое шлифовальное калибровочное устройство; Стандартный двигатель IE3, значительный эффект энергосбережения
Типичные применения	прецизионная обработка деталей и т. д.

Категория параметра	Детали параметра
Модель оборудования	КГ-500
Основное позиционирование	3-осевой комбинированный шлифовальный станок (внутренний и внешний круг и торец)
Ось ЧПУ	3-осевой
Система ЧПУ	Контроллер ФАНУК
Мощность обработки	Диапазон диаметров шлифования ø4～ø320 мм; макс. глубина шлифования 200 мм
Конструктивные особенности	Двойная конструкция шпинделя шлифовального круга; станина изготовлена из высококачественного чугуна FC30, закалена и снята напряжения; Ось X, Z использует линейную направляющую и шариковый винт.
Ход (X/Y/Z)	390 мм / 350+200 мм / 350+200 мм
Типичные применения	прецизионная обработка деталей и т. д.
