Поставщик медицинского оборудования выбирается не только по количеству машин. Американским командам по устройствам нужны доказательства того, что поставщик может хранить требуемую геометрию, сохранять идентичность материала, документировать результаты проверки, защищать контролируемые данные САПР и быстро сообщать, когда чертеж не может быть изготовлен в опубликованном виде.
Sanluo Precision — китайский производитель и поставщик прецизионных медицинских станков с ЧПУ в Шэньчжэне. Его заявленные возможности включают пятиосную обработку, токарно-фрезерную обработку, токарно-фрезерную обработку и токарную обработку с ЧПУ, прецизионное шлифование, электроэрозионную обработку, проволочную электроэрозионную обработку, лазерную обработку и микрообработку. Компания поддерживает изготовление нестандартных деталей, начиная от единичных разработок и заканчивая крупносерийным производством, и перечисляет такие медицинские применения, как шаровые головки искусственных суставов, компоненты спондилодеза, медицинские винты, хирургические инструменты, сосудистые детали, компоненты искусственного сердца, детали диагностического оборудования и детали, связанные с ультразвуковыми датчиками.
Практический вопрос заключается не просто в том, «Может ли этот цех изготовить деталь?» Вопрос в том, сможет ли цех повторно изготовить деталь, доказать, что она изготовлена, и правильно отреагировать, когда производство выявит недостатки в конструкции или процессе.
Sanluo Precision описывает свои услуги по медицинской обработке как комплексные технические услуги, начиная с разработки продукта и заканчивая массовым производством. Заявленный рабочий процесс использует инструменты CAD/CAM/CAE, моделирование CATIA, программирование Mastercam, анализ ANSYS и контроль производства через MES. Эта комбинация актуальна, когда деталь сложно закрепить, имеет глубокие внутренние детали, имеет тонкие стенки или требует нескольких операций для сохранения концентричности.
Для проверки чертежа предоставьте собственный файл САПР, если это разрешено, выпущенный чертеж, историю изменений, спецификацию материала, ожидаемый годовой объем и любые известные функции, критически важные для функционирования. Попросите поставщика определить проблемы с доступом к инструменту, неподдерживаемые стенки, острые внутренние углы, сложные базовые поверхности, риск появления заусенцев и элементы, которые могут потребовать электроэрозионной обработки, шлифования или вторичной операции. Полезный анализ DFM должен привести к конкретным предлагаемым изменениям, а не к общему заявлению о том, что деталь «обрабатываема».
Поддержка прототипов также должна обсуждаться в коммерческом плане. Подтвердите, будет ли в первом изделии использоваться тот же сорт материала, машины, инструментальный подход, контрольное оборудование и маршрут отделки, которые предназначены для производства. Прототип, изготовленный с использованием другого процесса, может подтвердить правильность конструкции, но мало что скажет вам о повторяемости в больших объемах. Sanluo заявляет, что поддерживает как единичные заказы, так и программы больших объемов, поэтому покупателям следует спросить, как меняется производственный план между этими этапами.
В вашем запросе предложения должны быть указаны точная марка и состояние материала, а не просто «нержавеющая сталь» или «титан». Sanluo перечисляет нержавеющие стали для имплантатов и интервенционного класса, титановые сплавы, жаропрочные сплавы, керамику, вольфрамовую сталь, PEEK, PEI, PAI и UPE среди поддерживаемых материалов. Соответствующие требования к марке, термообработке, твердости, отслеживаемости партий и сертификатам по-прежнему должны основываться на вашей проектной документации и документации по качеству.
Допуски должны быть привязаны к функции. Отмечайте истинные критические размеры, взаимосвязи между базами, биение, плоскостность, цилиндричность, требования к резьбе и ограничения на качество поверхности, а не применяйте жесткие допуски к каждому элементу. Спросите, как будет проверяться каждая критически важная характеристика. Поставщик может использовать КИМ для обеспечения точности позиционирования, оптическую систему для небольших профилей, калиброванные калибры для резьбы и оборудование для обработки поверхности для уплотнительных или несущих поверхностей. Метод проверки имеет значение, поскольку результат имеет смысл только в том случае, если неопределенность измерения и настройка являются подходящими.
Обработка поверхности должна быть указана как часть определения детали. Анодирование, пассивация, электрополировка, покрытие, термообработка, очистка, маркировка и совместимость со стерилизацией могут изменить размеры или химический состав поверхности. Упаковка заслуживает такого же внимания. Определите, нужны ли для деталей отдельные пакеты, чистое обращение, защитные колпачки, контроль влажности, этикетки партий или отдельная упаковка для разных версий. Эти детали часто становятся актуальными после первой поставки, когда хорошо обработанная деталь прибывает поцарапанной, смешанной в партии или ее невозможно идентифицировать.

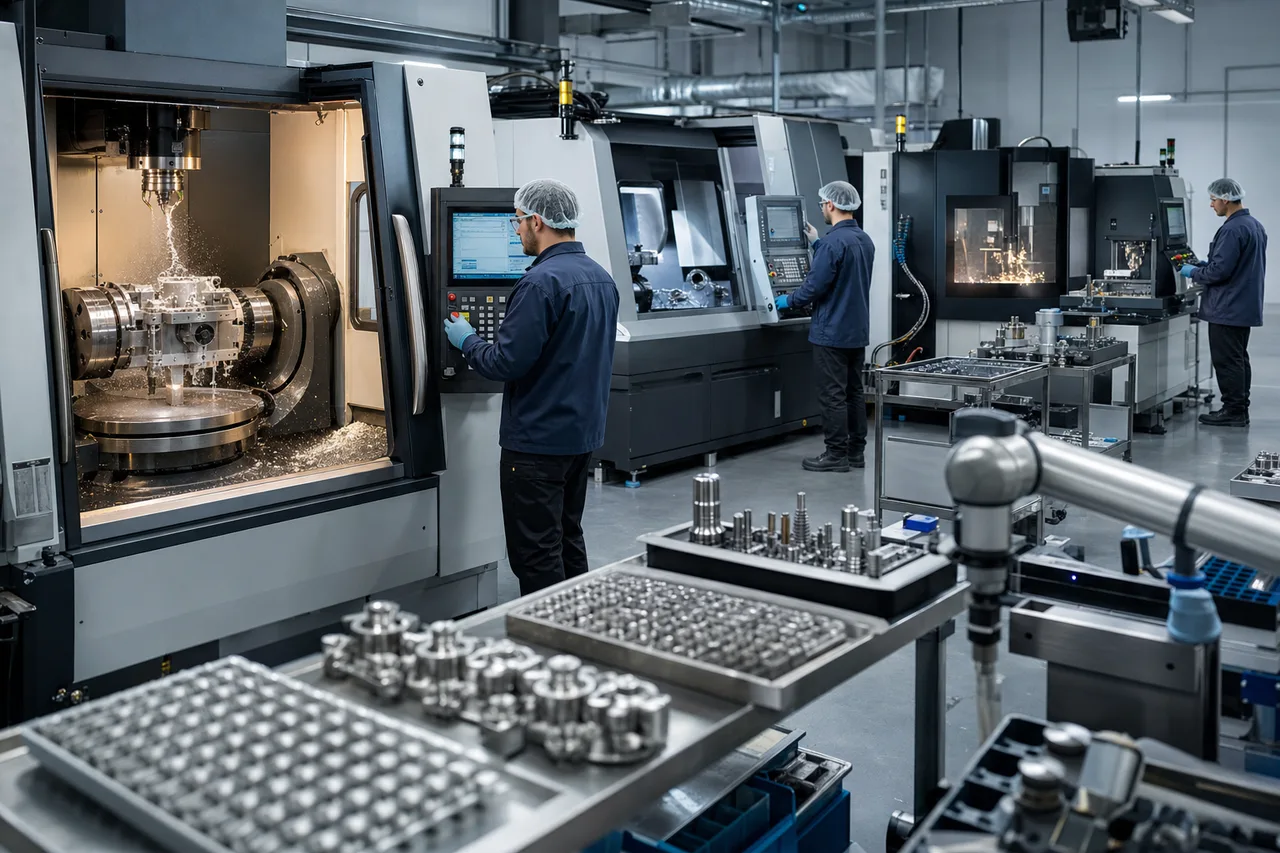

Выбор процесса должен соответствовать геометрии детали, материалу, набору допусков и количеству. Пятиосевая обработка полезна, когда необходимо обработать несколько граней за меньшее количество установов, когда составные поверхности требуют контролируемой ориентации инструмента или когда повторяющаяся перефиксация может поставить под угрозу точность позиционирования. Это может сократить количество установок, но не устраняет необходимости в тщательном планировании и проверке исходных данных. Плохо определенная структура базы остается проблемой на пятиосном станке.
Обработка швейцарского типа обычно хорошо подходит для небольших, длинных и тонких деталей с точеными деталями, поперечными отверстиями, резьбой и повторяющимися производственными требованиями. Поддержка направляющей втулки помогает контролировать отклонение вблизи зоны резания. Токарно-фрезерная обработка подходит для деталей, которые сочетают в себе характеристики вращения с фрезерованными лысками, пазами, отверстиями или внеосевыми деталями. Это может уменьшить перемещение между машинами, что может помочь сохранить концентричность и сократить время обработки.
Электроэрозионная и проволочная электроэрозионная обработка имеет место, когда обычная резка не может достичь узкой прорези, острого внутреннего профиля, твердого материала или сложного контура. Компромиссом является время процесса и необходимость контролировать повторно отлитые слои, зоны термического воздействия и постпроцессную очистку, где это применимо. Прецизионное шлифование часто выбирают для поверхностей подшипников, плотных цилиндрических связей или контролируемой отделки после термообработки. Микрообработка несет в себе свои риски: поломка инструмента, образование заусенцев, изменение материала и пределы контроля становятся более значимыми по мере уменьшения деталей.
| Процесс | Общая посадка | Компромисс покупателя для подтверждения |
|---|---|---|
| Пятиосевой ЧПУ | Сложные контурные детали и многогранные особенности. | Стратегия крепления, доступ к инструментам и проверка сложных поверхностей |
| швейцарского типа | Маленькие, тонкие точеные детали и повторное производство | Управление заготовкой прутка, настройка направляющей втулки и требования к обрезке или торцевым элементам |
| Токарно-фрезерная | Вращающиеся детали с фрезерованными или внеосевыми элементами. | Перенос исходных данных и концентричность при комбинированных операциях |
| Электроэрозионная или проволочная электроэрозионная обработка | Твердые материалы, узкие пазы и недоступные профили | Состояние поверхности, промывка, очистка и время цикла. |
| Шлифование или микрообработка. | Прекрасная отделка, мелкие детали и тщательный контроль геометрии. | Контроль заусенцев, возможность контроля и чувствительность к изменениям материала |
Более широкий спектр услуг Sanluo включает токарную обработку с ЧПУ, швейцарскую обработку, токарно-фрезерную обработку, шлифование, электроэрозионную обработку, проволочную электроэрозионную обработку, лазерную обработку и микрообработку. В звукопоисковой беседе следует спросить, какой маршрут предлагается, почему он подходит для детали и какие характеристики будут проверяться после каждой крупной операции.
Полный запрос предложений решает две распространенные проблемы: предложения, которые невозможно сравнить, и цены, которые меняются после технической проверки. Отправьте поставщику достаточно информации, чтобы он мог понять риск, связанный с деталью, а не только с ее внешней формой. Следующая последовательность хорошо работает для новых компонентов и переноса проекта.
Для поставщика из Китая добавьте обсуждение контроля документации перед обменом файлами. Решите, какие типы файлов необходимы, кто может иметь к ним доступ, как называть версии и как удалять устаревшие данные. Если деталь регулируется или является коммерческой конфиденциальной, в вашем соглашении о покупке должны быть указаны конфиденциальность, разрешенный субподряд, право собственности на инструменты и одобрение изменений процесса.
Sanluo Precision представляет свою медицинскую обработку как нечто большее, чем просто отдельную резку. Компания описывает взаимосвязанный рабочий процесс, в котором используются CAD/CAM/CAE, CATIA для моделирования, Mastercam для программирования, анализ ANSYS, производство под управлением MES и проверка цифровых двойников. С практической точки зрения эти инструменты могут поддерживать различные этапы производственной цепочки: анализ конструкции и целостность модели, создание траектории движения инструмента, инженерный анализ, контроль состояния производства и виртуальную проверку перед тем, как программа достигнет машины.
Проверка цифрового двойникаотносится к использованию цифрового представления станка, инструментов, приспособлений, заготовки и запрограммированного движения для проверки запланированной операции перед резкой. Его ценность наиболее велика при сложных пятиосных работах, где обнаружение на станке столкновений, чрезмерного наклона инструмента, недоступных поверхностей и непредвиденных состояний материала может оказаться дорогостоящим. Он не заменяет проверку первого изделия. Моделирование может подтвердить, что траектория инструмента является правдоподобной; измерение подтверждает, что готовая деталь соответствует чертежу.
Производство под контролем МЧСозначает, что система управления производством используется для управления производственной информацией, такой как рабочие задания, маршрутизация, статус и записи процессов. Для покупателя медицинского оборудования полезным вопросом является то, какая информация может быть связана с готовой партией. Спросите, может ли поставщик связать сертификаты материалов, записи о машинах или операциях, результаты проверок, действия по несоответствию и отгрузочные документы с номером детали и редакцией.

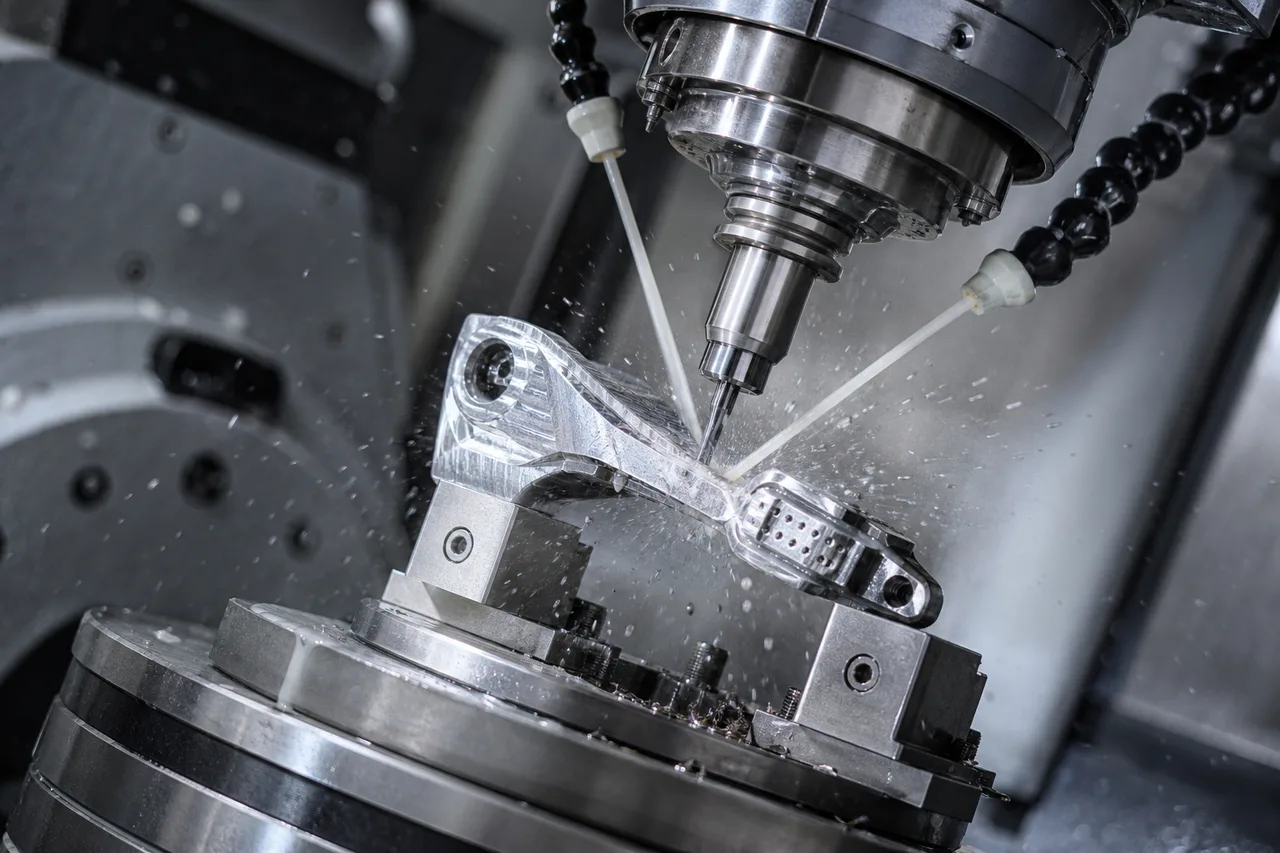

Компания также заявляет о поддержке пятиосной обработки, токарно-фрезерной и токарно-центрирующей обработки. Эти возможности применимы к сложным компонентам, но покупателям все равно следует запросить предлагаемый маршрут для конкретного чертежа. Правильный технический партнер объясняет, где процесс стабилен, где он чувствителен и какие доказательства будут получены на каждом этапе. Вы можете просмотреть Санлуоуслуги прецизионной медицинской обработки с ЧПУвместе с вашим пакетом запросов предложений, прежде чем начинать обсуждение.
Список приложений, предоставленный Sanluo, охватывает как компоненты, связанные с имплантатами, так и части оборудования. В него входят шаровые головки искусственных суставов, устройства для спондилодеза, медицинские винты, хирургические инструменты, инструменты для лечения глаукомы, части искусственного сердца, сосудистые компоненты, детали диагностического оборудования и компоненты, связанные с ультразвуковыми датчиками. Не все эти приложения несут одинаковый производственный риск. Полированная опорная поверхность, небольшой хирургический инструмент и компонент корпуса могут потребовать совершенно разных методов обработки, проверки, очистки и упаковки.
Что касается металлических деталей, Sanluo предлагает имплантатную и интервенционную нержавеющую сталь, титановые сплавы, жаропрочные сплавы и вольфрамовую сталь. Титан может оказаться трудным, поскольку он выделяет тепло на границе раздела резания и плохо реагирует на небрежный выбор инструмента или контроль стружки. Нержавеющие стали сильно различаются по характеристикам деформационного упрочнения и обрабатываемости. Жаропрочные сплавы требуют тщательного контроля условий резания и износа инструмента. Вольфрамовая сталь вызывает проблемы с твердостью и износом кромок, которые могут способствовать электроэрозионной обработке или шлифовке для определенных функций.
Перечисленные неметаллические материалы включают керамику, PEEK, PEI, PAI и UPE. Инженерные полимеры — это не просто более мягкие версии металла. Они могут расползаться, впитывать влагу, деформироваться при зажатии или демонстрировать различные размерные характеристики после механической обработки. Керамические детали могут потребовать специального инструмента и обращения, поскольку сколы кромок могут возникнуть даже при правильной номинальной геометрии. В вашем запросе предложения должно быть указано, используется ли материал в имплантате, инструменте, диагностическом устройстве или блоке, не контактирующем с пациентом, поскольку требования к очистке, поверхности и документации могут отличаться.
Ответственность за выбор материала остается за разработчиком устройства. Поставщик может указать на проблемы с обработкой, предложить марку, удобную для производства, и определить вероятные виды отказов, но он не должен молча заменять материал, потому что его легче резать. Перед началом производства подтвердите утвержденный список материалов, формат сертификата, идентификацию партии и любые ограничения на переработанное содержимое, покрытия или внешнюю термообработку.
Поставщик механической обработки предоставляет доказательства производства; Производитель устройства продолжает нести ответственность за нормативную стратегию готового устройства, контроль за проектированием, управление рисками, проверку, валидацию и представление на рынке. Это различие имеет значение. Сертификат соответствия сам по себе не доказывает, что готовое медицинское устройство безопасно, эффективно или соответствует всем применимым требованиям США.
На веб-сайте Sanluo перечислены сертификаты ISO 9001:2008 и ISO 14001:2004. Покупатели должны запросить действующие сертификаты, описание области применения, сведения об органе, выдавшем сертификат, а также статус истечения срока действия во время квалификации. Поскольку перечисленные стандарты являются более ранними версиями, не думайте, что они отвечают всем требованиям вашей процедуры обеспечения качества поставщика. Спросите, как поставщик управляет документацией, калибровкой, несоответствующей продукцией, корректирующими действиями, обучением, контролем поставщика, изменениями процессов и хранением записей.
Прослеживаемость должна быть определена на уровне партии. В зависимости от компонента вам может потребоваться связать информацию о входящей плавке материала или партии с рабочим заданием, работой машины, результатами проверки, внешней обработкой, упаковочными этикетками и отгрузкой. Если деталь имеет серийный номер или имеет лазерную маркировку, подтвердите, как маркировка влияет на поверхность и как маркировка проверяется. Если произойдет отклонение, согласуйте локализацию и устранение до появления первой производственной проблемы.
Производитель устройства также должен контролировать утвержденный чертеж, спецификации, критерии приемки и процесс внесения изменений. Поставщик механической обработки не должен пересматривать размеры, материал, отделку или маршрут процесса без письменного разрешения, если это изменение может повлиять на устройство. Относитесь к записям поставщиков как к контролируемым данным в вашем файле качества, а не как к замене вашей собственной конструкторской и производственной документации.
Время выполнения заказа начинается до того, как будет отрезан первый чип. Проверка чертежей, коммерческое предложение, закупка материалов, программирование, приспособления, внешняя отделка, проверка первого изделия, исправления, утверждение и международная транспортировка могут повлиять на график. Попросите эти этапы отдельно, а не соглашайтесь на одну общую оценку доставки. Прототип может развиваться быстро, если материал доступен, но сроки производства могут измениться, когда потребуется специальный сплав, керамика, покрытие или аттестованный внешний процесс.
Информация о ходе инспекции должна быть согласована до начала проверки. Подтвердите формат отчета, единицы измерения, правила рисования с разметкой, план выборки, обработку недостающих характеристик и метод сообщения о результатах, выходящих за пределы допуска. Для сложных деталей спросите, предоставит ли поставщик данные проверки по характеристикам или только сертификат соответствия/несоответствия. Короткий видеозвонок по поводу отчета о первой статье часто решает проблемы с данными и интерпретацией быстрее, чем длинная цепочка электронных писем.
Безопасное обращение с САПР заслуживает письменного процесса. По возможности используйте контролируемый канал передачи, ограничьте доступ только для персонала, которому нужны файлы, и укажите текущую версию в имени файла и документации о покупке. Уточните, получают ли субподрядчики данные САПР для термообработки, нанесения покрытия, шлифовки, очистки или проверки. В вашем соглашении должно быть указано, что субподряд не разрешает неконтролируемые изменения конструкции или повторное использование запатентованных моделей.
Готовность к доставке включает в себя больше, чем просто номер отслеживания. Подтвердите экспортные документы, данные коммерческих счетов, упаковочные листы, этикетки партий, сертификаты, отчеты об инспекциях и план приемочной проверки. Если детали чувствительны к загрязнению или косметическим повреждениям, определите, как они будут защищены при транспортировке. Санлуоподдержка индивидуальной медицинской обработки с ЧПУследует оценивать с учетом этих эксплуатационных требований, а не только с учетом заявленной цены за единицу.
Отправьте Sanluo Precision опубликованный чертеж, 3D-модель, требования к материалам и отделке, ожидаемое количество, запланированные сроки и ожидаемые результаты проверки. Включите элементы, которые труднее всего изготовить или допустить ошибку. Если вы все еще в разработке, так и скажите. Поставщик может дать лучший совет, если знает, является ли его ближайшей целью получение обратной связи по дизайну, функциональный прототип, первое изделие или повторное производство.
Попросите рекомендации по процессу, комментарии DFM, предположения, сделанные вне процесса, план проверки, документы по отслеживанию и поэтапную оценку времени выполнения заказа. Для сложных или миниатюрных компонентов перед утверждением предложения запросите подтверждение крепления, доступа к инструменту, контроля заусенцев, обработки поверхности, очистки и упаковки. Это тот момент, когда техническая ясность обходится дешевле всего.
Поделитесь своим пакетом чертежей и производственными требованиями с Sanluo Precision, чтобы обсудить выбор процесса, технологичность, записи проверок и практический путь от прототипа к производству.
