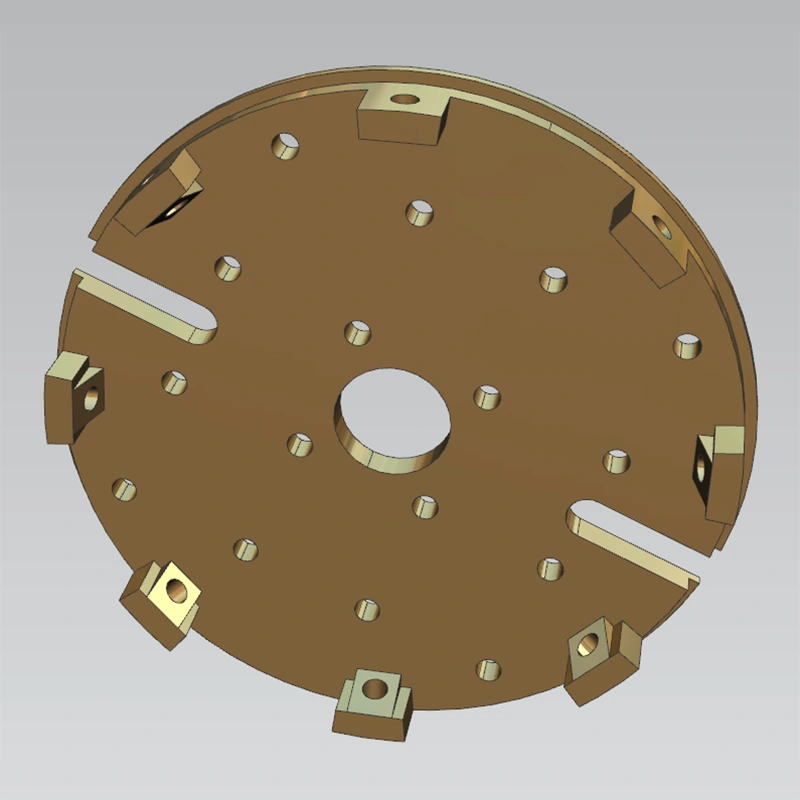

Как прецизионная обработка с ЧПУ отвечает сверхжестким требованиям к допускам для основных оптических и медицинских компонентов

Прецизионный цех с постоянной температурой и высокоскоростным обрабатывающим центром с линейным двигателем

1. Основной фонд экологического контроля для субмикронного производства

Сверхмалые отклонения в размерах могут сделать высококачественные оптические и медицинские компоненты непригодными для использования, что делает стабильную производственную среду основным условием для стабильной производительности резки в микромасштабе.Прецизионная обработка с ЧПУопирается на полностью герметичные цеха с постоянной температурой для устранения ошибок теплового расширения, которые являются основным источником отклонения размеров в обычных механических цехах.

Стандартизированная среда с постоянной температурой поддерживает фиксированное значение температуры 20 ± 0,5 ℃ и стабильную относительную влажность 50 ± 5% в течение всего дня. Небольшие колебания температуры ниже 1 градуса по Цельсию вызовут измеримое расширение металлических заготовок, узлов шпинделей станков и режущих инструментов, создавая допуск на микронном уровне в течение длительных циклов обработки. Виброизоляционная обработка фундамента под каждым станком дополнительно блокирует внешнюю вибрацию грунта от заводского транспортного оборудования и окружающих производственных линий, устраняя геометрические искажения во время непрерывных операций резки.

Все заготовки из сырья и держатели режущего инструмента проходят предварительную температурную выдержку перед закреплением на столах станка. Этот этап предварительной подготовки выравнивает температуру заготовок и компонентов машины, устраняя дифференциальную тепловую деформацию, которая накапливается в течение многочасовых сложных циклов обработки деталей. Комбинированные системы контроля температуры, влажности и вибрации создают закрытое производственное пространство, где теоретические допуски конструкции могут быть надежно воспроизведены на тысячах идентичных заготовок при серийном производстве.

Без этой полной системы экологического контроля даже современное многоосное оборудование с ЧПУ не сможет поддерживать стабильную микронную точность во всех производственных партиях. Изменяющиеся условия в мастерских приводят к неравномерной шероховатости поверхности, неравномерному расположению отверстий и недопустимым геометрическим характеристикам, что приводит к высокому проценту брака компонентов со строгими допусками, используемых в оборудовании медицинских имплантатов и узлах оптических датчиков.

• Постоянная температура зафиксирована на уровне 20±0,5℃, чтобы исключить отклонение от теплового расширения металла.
• Стабильная относительная влажность 50±5% предотвращает ржавчину инструмента и окисление поверхности заготовки.
• Специальное виброизоляционное основание блокирует внешние механические вибрационные помехи
• Процедура предварительного замачивания заготовок и инструментов для балансировки внутренних температурных градиентов
• Герметичная циркуляция чистого воздуха уменьшает плавающую пыль, царапающую готовые поверхности.

2. Полная таблица параметров индекса точности для многоосной обработки.

Различные процессы резки обеспечивают определенные пределы размерной и геометрической точности, а стандартизированные контрольные показатели определяют потолок производительности профессионального сверхточного производства. Полные показатели многопроцессной точностиПрецизионная обработка с ЧПУорганизованы в две таблицы по категориям ниже, охватывающие допуски на размеры, геометрическую форму и данные о цикле массового производства для процессов токарной, фрезерной и шлифовальной обработки.

Отдельные стандарты класса процесса дополнительно делят производительность резки по типам обработки, устанавливая четкие классы допуска IT для каждой основной операции:

• Прецизионная токарная обработка: класс допуска IT6, округлость 0,002 мм, соосность 0,005 мм.
• Прецизионное фрезерование: класс точности IT7, плоскостность 0,01 мм, точность позиционирования 0,015 мм.
• Прецизионное шлифование: класс допуска IT5, цилиндрическость 0,001 мм, шероховатость поверхности Ra0,2 мкм.
• Прецизионное растачивание: субмикронная точность положения отверстия в пределах хода 100 мм.

Параметры цикла массового производства поддерживают постоянный производственный ритм независимо от сложности детали. Ассортимент производственных партий поддерживает гибкое производство прототипов от небольших партий до объемов массового серийного производства с унифицированным сроком выполнения заказа от 3 до 20 дней в зависимости от сложности характеристик детали, а не от размера заказа, что обеспечивает единый контроль процесса для каждой партии деталей.

3. Основная техническая система компенсации ошибок в реальном времени.

Механический износ, температурный дрейф шпинделя и отклонение от прямолинейности направляющей приводят к накоплению ошибок резания в течение непрерывной работы станка, а интегрированная архитектура компенсации ошибок образует основное технологическое преимущество профессиональных сверхточных производственных линий.Прецизионная обработка с ЧПУобъединяет многоуровневые модули коррекции в реальном времени, встроенные во все основное производственное оборудование, для автоматической нейтрализации систематических и случайных отклонений резки во время работы.

3.1 Технология онлайн-измерений на месте

1. Конфигурация с двумя датчиками, сочетающая лазерные измерительные датчики и контактные триггерные датчики, установленные на шпиндельных головках станка.
2. Непрерывное размерное сканирование характеристик заготовки во время активных циклов резки без остановки всего производственного процесса.
3. Мгновенная передача измеренных координатных данных в систему числового управления станком для автоматического расчета компенсационных смещений.
4. Динамическая регулировка траектории перемещения инструмента для противодействия абразивному износу кончика инструмента и тепловому расширению шпинделя в реальном времени.

Три независимых модуля компенсации работают одновременно внутри стека программного обеспечения управления станком для устранения отдельных источников ошибок. Компенсация геометрических ошибок корректирует присущие станку отклонения, включая изгиб направляющей и биение шпинделя, с помощью предварительно откалиброванных баз данных смещения координат, хранящихся в памяти системы ЧПУ. Компенсация тепловой ошибки основана на распределенных датчиках температуры, расположенных по шпинделю, шарико-винтовой передаче и раме машины, для расчета смещения тепловой деформации и корректировки координат перемещения оси миллисекунда за миллисекундой.

Компенсация износа инструмента постоянно накапливает данные об отклонениях размеров от каждого прохода резания, постепенно изменяя смещения траектории резания по мере того, как режущие кромки подвергаются эрозии за тысячи ходов резания. Три взаимодополняющих корректирующих слоя работают в тандеме, удерживая отклонения конечной детали в пределах определенных микронных допусков даже во время многочасовых непрерывных производственных смен. Долгосрочная производственная статистика подтверждает, что уровень квалификации готовых компонентов превышает 99,5%, когда все три системы компенсации полностью активируются во время циклов обработки.

4. Две категории сверхточного производственного оборудования

Две основные модели станков образуют полную линейку производственного оборудования для комплексного изготовления сверхточных компонентов, включая комплексное трехмерное фрезерование полостей и токарно-фрезерную обработку композитных деталей соответственно. Каждый тип оборудования оснащен уникальной системой привода, управляющим программным обеспечением и характеристиками точности, адаптированными к конкретным требованиям к функциям компонентов.

4.1 Трехосный обрабатывающий центр с линейным двигателем JDSGT400

4.2 Токарно-фрезерный токарный станок GENOS L2000-e

Обрабатывающий центр с линейным двигателем предназначен для сверхточных функций плоскостей, полостей и микроотверстий, общих для оптического и полупроводникового оборудования, а токарный станок из композитных материалов специализируется на вращающихся симметричных компонентах со сложными структурами бокового фрезерования, типичными для деталей медицинских имплантатов. Компоновка парного оборудования охватывает все основные геометрические формы прецизионных деталей без привлечения аутсорсинга этапов вторичной обработки, поддерживая единые стандарты процесса от зажима заготовки до выгрузки готовых компонентов в производственной среде с постоянной температурой.

5. Стандартизированный технологический процесс обработки композитных материалов.

Многопроцессные рабочие процессы резки композитов объединяют этапы точения, фрезерования, шлифования и растачивания в едином производственном конвейере, чтобы исключить повторяющиеся ошибки зажима, возникающие при перемещении заготовок между отдельными станками. Каждая стандартизированная производственная последовательность состоит из фиксированных последовательных шагов, обеспечивающих постоянную геометрическую точность для каждой производственной партии.

1. Входной контроль необработанных заготовок: предварительное измерение твердости, плоскостности и размеров перед циклом температурной выдержки.
2. 24-часовое предварительное кондиционирование при постоянной температуре внутри складских шкафов мастерской для балансировки теплового состояния бланка.
3. Прецизионный зажим приспособления с помощью позиционирующих приспособлений с нулевым люфтом для устранения смещения зажима.
4. Загрузка программы и самокалибровка машины перед запуском, включая обнаружение смещения датчика.
5. Первичная черновая обработка для удаления лишнего материала с умеренной скоростью резания во избежание термического удара.
6. Получистовая резка с активацией частичной компенсации ошибок для уменьшения отклонений характеристик.
7. Окончательная обработка с полной трехслойной компенсацией ошибок в реальном времени.
8. Лазерное сканирование координат на месте для записи размеров готовых объектов.
9. Разгрузка и передача на станцию ​​прецизионного контроля для полной проверки геометрических допусков.
10. Очистка поверхности и антиокислительная упаковка для готовых компонентов.

Многократный зажим между отдельными станками приводит к совокупному отклонению позиционирования, часто превышающему общий допустимый диапазон допуска для сверхточных деталей. Обработка композита за один установ исключает несколько этапов повторной фиксации, сохраняя исходную систему координат от заготовки до готовой детали и значительно уменьшая отклонение геометрических допусков в сложных многоэлементных компонентах.

6. Высокотехнологичные области применения прецизионных компонентов

Стабильность размеров на микронном уровне, обеспечиваемая контролируемой сверхточной резкой, делает изготовленные детали необходимым оборудованием для множества передовых промышленных секторов со строгими допусками, каждый из которых имеет свои собственные приоритеты допусков для готовых компонентов.

• Оптическая промышленность: формы для линз, корпуса датчиков, приспособления для микропризм, требующие сверхнизкой шероховатости поверхности.
• Область медицинского оборудования: хирургические инструменты, структурные компоненты имплантатов с биосовместимой отделкой.
• Производство полупроводников: приспособления для переноса пластин, механические сборки микропозиционирования.
• Метрологическое оборудование: калибровочные стандартные приспособления, прецизионные основные структурные части.
• Вспомогательное оборудование для аэрокосмической отрасли: миниатюрные исполнительные компоненты со строгими ограничениями по весу и допускам.
• Лабораторное аналитическое оборудование: металлические подложки с микроканалами для жидкости для тестирования инструментов.

Каждая вертикальная отрасль накладывает уникальные производственные ограничения: медицинские компоненты требуют поверхностей без заусенцев, чтобы избежать раздражения тканей, оптические формы требуют зеркальной обработки поверхности без микроцарапин, а полупроводниковые приспособления поддерживают сверхстабильную размерную стабильность при повторяющихся термоциклах во время производства чипов. Единая многопроцессная техническая структураПрецизионная обработка с ЧПУлегко адаптируется ко всем этим специализированным требованиям к отделке и допускам без отдельных производственных процессов для отдельных секторов.

7. Часто задаваемые технические вопросы для инженеров точного производства.

8. Долгосрочная стабильность партии при контролируемой обработке

Систематический экологический контроль, многоуровневая коррекция ошибок и резка композитных материалов за один установ создают устойчивые долгосрочные производственные преимущества для цепочек поставок высококачественных компонентов, полностью ориентированных на стабильность производства и соответствие готовых деталей без привязки к показателям затрат или доходов.

Во-первых, унифицированное управление процессом устраняет колебания размеров от партии к партии, от которых страдают традиционные обрабатывающие предприятия без инфраструктуры постоянной температуры. Стабильные допуски гарантируют, что последующие сборочные линии будут работать без частой сортировки и доработки деталей, что оптимизирует рабочий процесс полной интеграции компонентов для производителей оптических, медицинских и полупроводниковых приборов.

Во-вторых, встроенная компенсация ошибок в режиме реального времени уменьшает вмешательство оператора во время длительных производственных смен, сводя к минимуму отклонения размеров, вызванные деятельностью человека, которые возникают, когда технические специалисты вручную регулируют смещения станка, чтобы противодействовать тепловому дрейфу или износу инструмента. Логика автоматической коррекции поддерживает одинаковые параметры резки 24 часа в сутки для непрерывного производства.

В-третьих, комплексная резка за один заход исключает необходимость выполнения нескольких этапов перемещения и повторного зажима заготовки, снижая риск появления царапин на поверхности, заусенцев на кромках и геометрических смещений повреждений при межстаночном перемещении. Готовые компоненты выходят с производственной линии в полном соответствии со всеми геометрическими и поверхностными спецификациями чертежей, что позволяет сократить объем брака при долгосрочных производственных графиках.

9. Канал сотрудничества в сфере профессионального сверхточного производства.

Шэньчжэньская компания Sanluo Precision Technology Co., Ltd.управляет сверхточной производственной базой с постоянной температурой, оснащенной обрабатывающими центрами с линейными двигателями и токарно-фрезерным оборудованием для композитов, предоставляя индивидуальные услуги по производству прецизионных компонентов для оптических, медицинских, метрологических и полупроводниковых промышленных клиентов по всему миру. Все производственное оборудование проходит ежедневную калибровку, а готовые компоненты перед выпуском проходят полную координатно-измерительную проверку. Команды инженеров обеспечивают полную оценку технических чертежей и поддержку планирования процессов для сложных проектов деталей с высокими допусками.

Разработчики продукции, менеджеры по промышленному проектированию и специалисты по закупкам компонентов, которым требуются полные документы о параметрах оборудования, чертежи технологических процессов и консультации по техническим возможностям, могут отправлять запросы по проектам через официальный специализированный сервисный портал.
