Прецизионная обработка с ЧПУнаходится в авангарде передового производства, позволяя производить компоненты с допусками, измеряемыми в микронах, и качеством поверхности, которое конкурирует по оптическому качеству. В этом комплексном анализе изучаются фундаментальные принципы, технологические возможности и преобразующее влияние прецизионной обработки с ЧПУ в важнейших отраслях промышленности. Обсуждение охватывает эволюцию от традиционной обработки к точности с компьютерным управлением, ключевые элементы, определяющие возможности точной обработки, а также обширные применения в аэрокосмической, медицинской, автомобильной и электронной отраслях. Благодаря детальному рассмотрению стандартов допусков, методологий контроля качества и новых тенденций, таких как обработка с использованием искусственного интеллекта и многоосные технологии, в статье показано, почему прецизионная обработка с ЧПУ стала незаменимой для производства высокопроизводительных компонентов, лежащих в основе современных инноваций.
1. Определение точной обработки с ЧПУ в современную эпоху

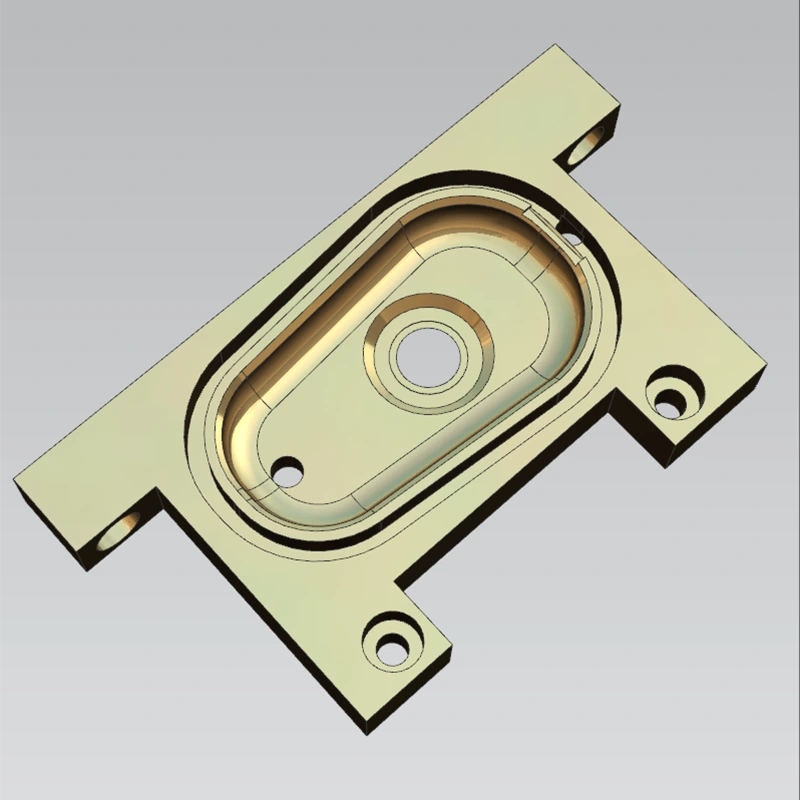

Прецизионная обработка с ЧПУпредставляет собой конвергенцию технологии числового программного управления со сверхвысокоточными производственными процессами. В отличие от традиционной обработки, которая в значительной степени зависит от навыков оператора и ручного вмешательства, прецизионная обработка с ЧПУ использует передовые компьютерные алгоритмы, сервосистемы с высоким разрешением и жесткие конструкции станков для достижения точности размеров, которая была невообразима всего несколько десятилетий назад.
Прецизионная обработка с ЧПУ определяется ее способностью постоянно выдерживать допуски 0,01 миллиметра или меньше, а передовые системы способны достигать субмикронной точности. Такой уровень точности достигается за счет сочетания факторов: сверхжестких конструкций станков, устойчивых к термической и механической деформации, систем обратной связи с высоким разрешением, которые постоянно контролируют и корректируют положение инструмента, а также сложных алгоритмов управления, которые оптимизируют траектории движения инструмента в реальном времени.
Область применения прецизионной обработки с ЧПУ выходит далеко за рамки простого удаления металла. Он включает в себя комплексную экосистему технологий, включая программное обеспечение CAD/CAM для программирования деталей, современные режущие инструменты с заданной геометрией и покрытиями, прецизионные системы крепления детали, которые поддерживают положение детали с точностью до микронов, а также строгие протоколы контроля с использованием координатно-измерительных машин (КИМ) и оптических измерительных систем. Вместе эти элементы образуют интегрированную производственную систему, способную производить компоненты, отвечающие самым строгим требованиям.
2. Технологическая эволюция от традиционного к прецизионному ЧПУ
Переход от традиционной обработки к прецизионной обработке с ЧПУ представляет собой одно из наиболее значительных технологических преобразований в истории производства. Понимание этой эволюции обеспечивает необходимый контекст для оценки возможностей современных прецизионных систем обработки с ЧПУ.
2.1 Эра ручной обработки
Традиционная механическая обработка полностью полагалась на навыки и опыт оператора станка. Ручные токарные, фрезерные и шлифовальные станки требовали от операторов интерпретации технических чертежей, расчета параметров резания и ручного управления движениями инструмента с помощью маховиков и рычагов. Хотя квалифицированные станки могли достичь впечатляющих результатов, процесс по своей сути ограничивался человеческими факторами — усталостью, непоследовательностью и неспособностью поддерживать максимальную точность в течение длительных производственных циклов.
2.2 Введение числового управления
Развитие числового программного управления (ЧПУ) в 1950-х годах стало первым шагом на пути к автоматизации. Ранние системы ЧПУ использовали перфоленту для хранения инструкций по обработке, что позволяло машинам выполнять заранее запрограммированные последовательности операций. Это устранило необходимость постоянного ручного вмешательства и позволило обеспечить стабильное воспроизведение деталей. Однако ранние системы ЧПУ были ограничены доступной в то время вычислительной мощностью и могли выполнять только относительно простые траектории движения инструмента.
2.3 Революция компьютерного числового управления
Интеграция компьютеров в системы ЧПУ, приведшая к появлению числового программного управления (ЧПУ), представляла собой квантовый скачок вперед. Станки с ЧПУ могут хранить несколько программ, выполнять сложные расчеты для оптимизации траектории инструмента и включать обратную связь от датчиков для компенсации изменений в процессе обработки. Это позволило развить возможности многоосной обработки и возможность производить детали со сложной трехмерной геометрией.
2.4 Появление прецизионной обработки с ЧПУ
По мере развития технологии ЧПУ появился новый класс станков, специально предназначенных для сверхточных задач. Системы прецизионной обработки с ЧПУ включают в себя такие функции, как:
- Гидростатические или аэростатические подшипники, исключающие контакт и трение металлов по металлу.
- Системы термостабилизации, поддерживающие постоянную температуру во всей конструкции машины.
- Линейные и поворотные энкодеры высокого разрешения с субмикронным разрешением.
- Усовершенствованные алгоритмы сервоуправления, которые предвидят и компенсируют динамические ошибки.
Эти технологические достижения раздвинули границы достижимого в механической обработке, позволив производить компоненты с качеством поверхности, измеряемым в нанометрах, и с геометрическими допусками, приближающимися к физическим пределам обрабатываемых материалов.
3. Основные элементы прецизионной обработки с ЧПУ
Прецизионная обработка с ЧПУпотенциал построен на нескольких взаимосвязанных технологических основах. Каждый элемент должен работать на исключительно высоком уровне, чтобы система в целом могла достичь требуемой точности.
3.1 Конструкция и жесткость станка
Основой прецизионной обработки с ЧПУ является сама конструкция станка. Прецизионные обрабатывающие центры изготавливаются из материалов с высоким соотношением жесткости к весу, таких как полимербетон или чугун с оптимизированной ребристой конструкцией. Конструкция станка должна противостоять прогибам под действием сил резания и сохранять геометрическую стабильность при изменении температуры. Многие прецизионные станки оснащены активными системами демпфирования, которые обнаруживают и подавляют вибрации в режиме реального времени.
3.2 Системы управления движением и обратной связи
Прецизионная обработка с ЧПУ основана на системах управления движением с обратной связью, которые постоянно контролируют и регулируют положение инструмента. Энкодеры высокого разрешения — часто с разрешением 0,1 микрона или выше — обеспечивают обратную связь по положению в системе управления в режиме реального времени. Усовершенствованные сервоприводы реагируют на эту обратную связь быстрыми и точными корректировками, гарантируя, что инструмент следует запрограммированной траектории с минимальным отклонением.
3.3 Оснастка и технология резки
Режущие инструменты для прецизионной обработки с ЧПУ разрабатываются с особой тщательностью. Геометрия инструмента оптимизирована для конкретных комбинаций материала и инструмента, а усовершенствованные покрытия, такие как алмазоподобный углерод (DLC) или нитрид титана и алюминия (TiAlN), снижают трение и продлевают срок службы инструмента. Держатели инструментов должны поддерживать концентричность в пределах микронов, чтобы предотвратить биение, которое может ухудшить качество поверхности и точность размеров.
3.4 Экологический контроль
Прецизионная обработка очень чувствительна к факторам окружающей среды. Колебания температуры всего в 1°C могут привести к значительным изменениям размеров больших заготовок. Поэтому на предприятиях прецизионной обработки осуществляется строгий контроль окружающей среды, включая регулирование температуры с точностью до ±0,5°C, виброизоляционные фундаменты и фильтрацию чистого воздуха для предотвращения загрязнения.
3.5 Программирование и моделирование
Современная прецизионная обработка с ЧПУ опирается на сложное программное обеспечение CAM, которое генерирует оптимизированные траектории движения инструмента на основе геометрии детали и свойств материала. Расширенные возможности моделирования позволяют программистам визуализировать процесс обработки до начала резки металла, выявляя потенциальные столкновения, чрезмерные нагрузки на инструмент или проблемы с качеством поверхности. Эта возможность виртуальной обработки значительно снижает риск ошибок и позволяет производить сложные детали с высокой уверенностью.
| Элемент возможностей | Ключевые технологии | Влияние на точность |
|---|---|---|
| Структура машины | Полимербетонное основание, активное демпфирование. | Минимизирует вибрацию и термические искажения |
| Управление движением | Линейные двигатели, субмикронные энкодеры | Обеспечивает точность позиционирования менее 1 микрона. |
| Оснастка | Пластины PCD/CBN, прецизионные держатели инструмента | Сохраняет стабильность размеров и чистоту поверхности. |
| Относящийся к окружающей среде | Контроль температуры, виброизоляция | Устраняет внешнее влияние на точность |
| Программирование | 5-осевая CAM, симуляция траектории инструмента | Оптимизирует условия резания и предотвращает ошибки |
4. Критически важные приложения в отраслях с высокими ставками
Прецизионная обработка с ЧПУстала незаменимой в широком спектре отраслей, где производительность, надежность и безопасность компонентов имеют первостепенное значение.
4.1 Аэрокосмическая и оборонная промышленность
Аэрокосмическая промышленность требует компонентов, которые могут выдерживать экстремальные условия, сохраняя при этом строгие допуски на размеры. Прецизионная обработка с ЧПУ используется для производства лопаток турбин, компонентов конструкции планера, деталей шасси и компонентов спутников. Такие материалы, как титановые сплавы, инконель и современные композиты, требуют специальных стратегий обработки для достижения необходимой точности без ущерба для свойств материала. Растущие инвестиции в самолеты нового поколения и освоение космоса продолжают стимулировать спрос на возможности сверхточной обработки.
4.2 Производство медицинского оборудования
Медицинские устройства представляют собой одно из наиболее требовательных применений для точной обработки с ЧПУ. Ортопедические имплантаты, хирургические инструменты и стоматологические компоненты требуют допусков, измеряемых в микронах, чтобы обеспечить правильную посадку и функционирование в организме человека. Использование биосовместимых материалов, таких как титан и нержавеющая сталь, в сочетании с необходимостью создания сложной трехмерной геометрии делает прецизионную обработку с ЧПУ предпочтительным методом производства для многих медицинских применений.
4.3 Автомобильная промышленность и автоспорт
Современное автомобилестроение во многом зависит от прецизионной обработки с ЧПУ критически важных компонентов трансмиссии, систем впрыска топлива и высокопроизводительных деталей двигателя. Индустрия автоспорта, в частности, раздвигает границы прецизионной обработки: командам Формулы 1 и гонкам на выносливость требуются компоненты, изготовленные с допусками, обеспечивающими максимальную производительность при минимальном весе.
4.4 Электроника и полупроводники
Электронная промышленность зависит от прецизионной обработки с ЧПУ при производстве оборудования для производства полупроводников, корпусов разъемов и радиаторов. Поскольку электронные устройства продолжают уменьшаться в размерах и усложняться, спрос на прецизионные компоненты со все более жесткими допусками продолжает расти.
4.5. Оптика и фотоника.
Сверхточная обработка с ЧПУ играет решающую роль в производстве оптических компонентов, включая линзы, зеркала и волноводы. Одноточечная алмазная обработка, специализированная форма прецизионной обработки с ЧПУ, позволяет создавать оптические поверхности с шероховатостью поверхности, измеряемой в нанометрах, что во многих случаях устраняет необходимость полировки после обработки.
5. Прецизионная обработка с ЧПУ по сравнению с традиционными методами: сравнительный анализ
Понимание различий между прецизионной обработкой с ЧПУ и традиционными подходами к обработке имеет важное значение для принятия обоснованных производственных решений.
| Характеристика | Прецизионная обработка с ЧПУ | Традиционная обработка |
|---|---|---|
| Точность размеров | От ±0,005 мм до ±0,001 мм | от ±0,05 мм до ±0,1 мм |
| Чистота поверхности (Ra) | от 0,1 до 0,4 микрон | от 0,8 до 3,2 микрон |
| Управление процессом | Замкнутый контур, управляемый компьютером | Зависит от оператора, разомкнутый контур |
| Повторяемость | Исключительная согласованность деталей | Переменная, зависит от навыков оператора |
| Возможность сложной геометрии | 5-осевые сложные 3D-контуры | Ограничено более простой геометрией |
| Соответствие объема производства | Прототип для больших объемов | Обычно меньший объем |
Прецизионная обработка с ЧПУ обеспечивает превосходную точность благодаря нескольким ключевым преимуществам:
- Автоматизированная точность:Системы с компьютерным управлением устраняют вариативность, присущую ручным операциям.
- Компенсация в реальном времени:Системы обратной связи постоянно корректируют тепловое расширение, износ инструмента и другие источники ошибок.
- Оптимизированные траектории инструмента:Усовершенствованное программное обеспечение CAM создает эффективные стратегии резки, которые минимизируют отклонение и износ инструмента.
- Мониторинг процесса:Датчики обнаруживают аномалии и позволяют проводить упреждающие корректировки до того, как качество детали ухудшится.
В то время как традиционная обработка может быть достаточной для многих применений общего назначения, прецизионная обработка с ЧПУ необходима, когда функционирование компонента зависит от жестких допусков, превосходного качества поверхности или сложной геометрии, которую невозможно достичь ручными методами.
6. Стандарты толерантности и системы обеспечения качества
Прецизионная обработка с ЧПУ осуществляется в рамках комплексных международных стандартов, определяющих требования к допускам и процедуры обеспечения качества.
6.1 ISO 2768: Общие допуски
ISO 2768-1 определяет общие допуски на линейные и угловые размеры заготовок. Стандарт устанавливает четыре класса точности — тонкий (f), средний (m), грубый (c) и очень грубый (v), которые обеспечивают основу для контроля размеров. Прецизионная обработка с ЧПУ обычно работает на уровне точных допусков или выше, при этом во многих приложениях требуются более жесткие допуски, чем те, которые указаны в стандарте.
6.2 ISO GPS и ASME Y14.5
Стандарты геометрических размеров и допусков (GD&T), включая ISO GPS и ASME Y14.5, предоставляют язык для определения сложных геометрических требований, таких как плоскостность, параллельность и концентричность. Эти стандарты позволяют инженерам сообщать точные функциональные требования, выходящие за рамки простых ограничений размеров.
6.3 Допуски при прецизионной обработке с ЧПУ
Современная прецизионная обработка с ЧПУ обеспечивает уровни допусков, значительно превышающие общие стандартные требования:
- Стандартная точность:±0,01 мм для общих характеристик
- Высокая точность:±0,005 мм для критических функций
- Аэрокосмический/медицинский класс:±0,002–0,003 мм для критически важных компонентов
- Сверхточность:±0,001 мм для специализированных применений
6.4 Обеспечение качества и проверка
Для обеспечения качества прецизионной обработки с ЧПУ используется ряд передовых технологий контроля:
- Координатно-измерительные машины (КИМ):Обеспечивает проверку размеров с субмикронной точностью.
- Оптические измерительные системы:Обеспечьте бесконтактный контроль сложных геометрических объектов.
- Профилометры поверхности:Измерение характеристик качества поверхности
- Внутрипроцессный мониторинг:Датчики обнаруживают отклонения во время обработки и корректируют их в режиме реального времени.
7. Новые тенденции, формирующие будущее прецизионной обработки с ЧПУ
Область прецизионной обработки с ЧПУ продолжает быстро развиваться благодаря достижениям в области цифровых технологий, материаловедения и автоматизации.
7.1 Обработка с использованием искусственного интеллекта и управление с обратной связью
Искусственный интеллект меняет прецизионную обработку с ЧПУ за счет оптимизации процессов в реальном времени. Системы искусственного интеллекта анализируют данные датчиков процесса обработки, включая силы резания, вибрацию, температуру и акустическую эмиссию, чтобы мгновенно корректировать скорость подачи, скорость шпинделя и траекторию движения инструмента. Этот подход с обратной связью устраняет разрыв между замыслом проектирования, программированием ЧПУ и реальным поведением обработки, обеспечивая уровни точности и эффективности, которые ранее были недостижимы.
7.2 Многоосевая и многозадачная обработка
Тенденция к увеличению количества осей и возможностей многозадачной обработки продолжает развиваться. Одновременная 5-осевая обработка позволяет производить сложные детали за один установ, устраняя совокупные ошибки, возникающие при перемещении деталей между операциями. Многоцелевые станки, сочетающие возможности токарной, фрезерной и шлифовальной обработки, еще больше уменьшают трудоемкость и повышают точность.
7.3 Цифровые двойники и моделирование процессов
Технология цифровых двойников создает виртуальные копии всего процесса обработки, обеспечивая комплексное моделирование и оптимизацию до начала производства. Эти симуляции моделируют не только траекторию движения инструмента, но также термическое и механическое поведение станка, заготовки и режущего инструмента. Эта возможность значительно сокращает время настройки и устраняет риск дорогостоящих ошибок во время производства.
7.4 Аддитивно-субтрактивное гибридное производство
Интеграция аддитивного производства (3D-печати) с прецизионной обработкой с ЧПУ открывает новые возможности для производства сложных высокопроизводительных компонентов. Аддитивные процессы позволяют создавать почти готовые формы, которые затем обрабатываются прецизионным станком с ЧПУ для достижения требуемых допусков и качества поверхности. Этот гибридный подход сочетает в себе свободу проектирования аддитивного производства с точностью субтрактивной обработки.
8. Часто задаваемые вопросы
Обработка с ЧПУ (числовым программным управлением) подразумевает использование запрограммированных инструкций для управления станками, обычно с использованием перфоленты или аналогичных носителей. Обработка с ЧПУ (компьютерное числовое управление) включает в себя компьютер для создания и хранения программ, выполнения сложных вычислений, а также обеспечения обратной связи и корректировок в режиме реального времени. Прецизионная обработка с ЧПУ сегодня выполняется почти исключительно на станках с ЧПУ, но исторически часто используется термин «NC».
Обработка с ЧПУ стандартной точности позволяет достичь допусков ±0,01 мм. Высокоточные системы могут выдерживать ±0,005 мм, а сверхточная обработка может достигать ±0,001 мм или лучше. Достижимый допуск зависит от возможностей станка, материала, инструмента и условий окружающей среды.
Прецизионная обработка с ЧПУ используется для обработки широкого спектра материалов, включая алюминиевые сплавы, нержавеющие стали, титановые сплавы, инконель и другие суперсплавы, латунь, медь, пластмассы и современные композиты. Выбор параметров резки и инструментов имеет решающее значение для каждого материала для достижения необходимой точности и качества поверхности.
Прецизионная обработка с ЧПУ — это субтрактивный процесс, который удаляет материал из твердого блока для создания окончательной формы. Аддитивное производство создает детали слой за слоем из порошковых материалов. В то время как аддитивная обработка обеспечивает свободу проектирования, прецизионная обработка с ЧПУ обеспечивает превосходную точность размеров, качество поверхности и свойства материала, что делает ее предпочтительным методом для критически важных компонентов.
Сложность геометрии детали, требуемые допуски, твердость материала, количество установов и необходимость в специализированном инструменте — все это влияет на трудоемкость обработки. Более сложные детали с более жесткими допусками обычно требуют более совершенного оборудования и более длительного времени цикла, но в результате достигается превосходное качество и надежность компонентов.
