Резьба с ЧПУ

Sanluo Precision является профессиональным производителем и поставщиком станков с ЧПУ для резьбы в Китае. Мы уделяем особое внимание исследованиям, разработкам и применению технологий производства с ЧПУ, предоставляя клиентам высокоточные услуги по изготовлению с ЧПУ. Мы предлагаем профессиональные индивидуальные услуги точной резьбы с ЧПУ для изготовления пресс-форм, рекламных вывесок, ремесленной обработки, электронных продуктов и других отраслей промышленности, поддерживая настройку сложных и трудных деталей.

Отправить запрос

Описание продукта

В состав сконфигурированных испытательных приборов и измерительных инструментов входят: координатно-измерительная машина КИМ, прибор для измерения изображений, проектор, лазерный измеритель диаметра, лазерный интерферометр, измеритель шероховатости, измеритель круглости, инструментальный микроскоп, стереомикроскоп, микрометр, штифтовый калибр, циферблатный индикатор, микрометр 0,0001 мм, электронный штангенциркуль, штангенциркуль, измерительный блок, твердомер, резьбомер.

Точность станка для резьбы с ЧПУ

Точность размеров	ОД	ИДЕНТИФИКАТОР	ДП	ЮВ	ГД
единица измерения: ±/мм	0.002	0.005	0.005	0.003	0.002
Геометрическая точность	Округлость	Соосность	Цилиндричность	Симметрия	Допуск положения
единица измерения: ±/мм	0.005	0.008	0.01	0.01	0.01
Производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
Производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

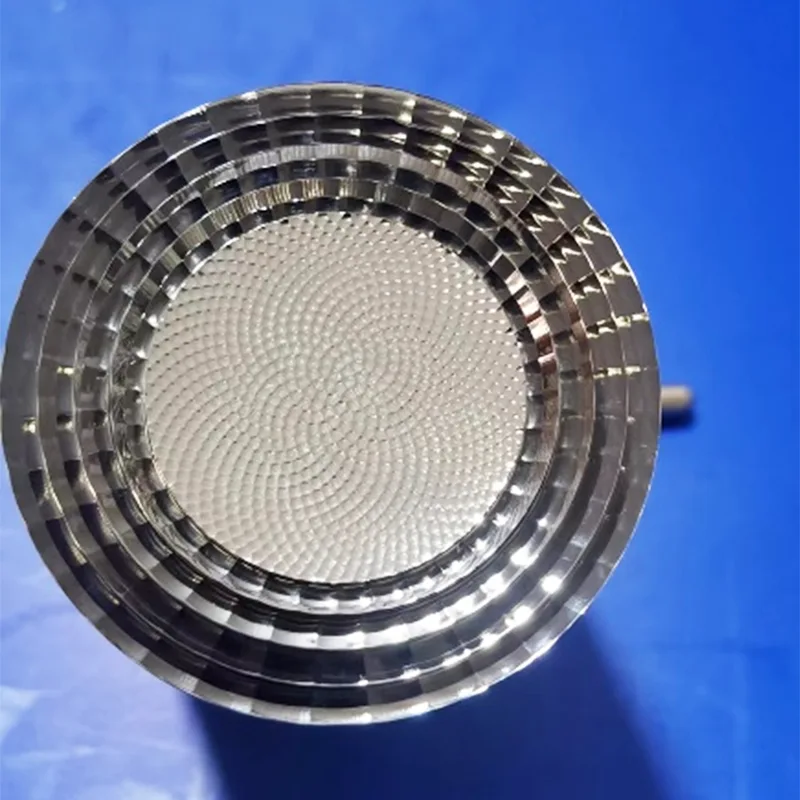

Высокоточная резьба

Обрабатывающий завод Sanluo Precision обеспечивает лучшую в отрасли точность резьбы с ЧПУ. Скорость вращения шпинделя резьбонарезного станка достигает 24000-60000об/мин, а для тонкой резьбы используются инструменты малого диаметра 0,02-0,6мм. Точность резьбы составляет ±0,002 мм, а шероховатость поверхности Ra0,1-0,6 мкм. Оснащенный устройством автоматической настройки инструмента, точность компенсации длины инструмента находится в пределах 0,001 мм, что обеспечивает постоянную глубину резьбы. Применяется послойная резьба: черновая резьба по снятию материала (глубина резания 0,5～2мм) и чистовая резьба по деталям (глубина резания 0,1～0,3мм).

Расширение области применения

Как профессиональный производитель резьбы с ЧПУ, Sanluo Precision имеет отработанные процессы резьбы по нескольким материалам.

Резьба по металлу: меди, алюминию, нержавеющей стали и другим материалам твердосплавным инструментом, скорость резания 80-200м/мин.

Резьба по неметаллу: акрил, ПВХ, дерево, плита, инструмент PCD, скорость резки 300-600м/мин.

Резьба по камню: алмазный инструмент, мокрая резка для предотвращения пыли.

Параметры резьбы регулируются в зависимости от материала: высокоскоростная резьба по алюминиевому сплаву для уменьшения заусенцев, контролируемая подача по акрилу во избежание плавления, резьба по дереву с учетом волокон для предотвращения разрывов.

Области применения: резьба электрода и стержня формы, точность ± 0,002 мм; буквы акриловые, металлические буквы и резьба для рекламных вывесок, с гладкими краями без заусенцев; резьба по дереву, резьба по нефриту, резьба по янтарю для поделок, с оберегом ручной резьбы; Средняя рамка мобильного телефона и резьба по рисунку корпуса ноутбука для электронных продуктов; фоновая стена, резьба по ширме и резьба по линиям для декоративной резьбы.

Мы предоставляем индивидуальные услуги по изготовлению мебели с ЧПУ для мебели, музыкальных инструментов, подарков, ювелирных изделий и других отраслей промышленности с годовой площадью резьбы более 3000 квадратных метров и уровнем удовлетворенности клиентов более 98%.

Технические параметры резьбового оборудования с ЧПУ

Категория параметра	Детали параметра
Модель оборудования	JDGR400T 5-осевой высокоскоростной обрабатывающий центр
Основное позиционирование	Прецизионная обработка на микронном уровне, обеспечивающая токарно-фрезерный процесс соединения.
Система ЧПУ	Система JD50 собственной разработки, разрешение управления движением 10 нм
Шпиндельная система	Высокоскоростной прецизионный электрический шпиндель для среднережущей прецизионной гравировки JD150S, держатель инструмента HSK-A50, макс. скорость 32000 об/мин
Ключевая точность	Точность повторного позиционирования достигает микронного уровня; Точность повторного позиционирования оси переменного тока 4 дюйма
Технология проигрывателя	Двухосевой поворотный стол с прямым приводом, разрешение управления движением 0,0001°.
Система магазина инструментов	Цепной инструментальный магазин на 63 инструмента.
Основные преимущества	Оснащен функцией «проверки на станке», которая может автоматически измерять и компенсировать ошибки инструмента и заготовки, чтобы обеспечить производительность пакетной обработки.
Типичные применения	прецизионные детали для резьбы с ЧПУ и т. д.

Категория параметра	Детали параметра
Модель оборудования	JDGR300T 4-осевой высокоскоростной обрабатывающий центр
Основное позиционирование	Для субмикронной сверхвысокой точности обработки, подходит для прецизионных медицинских компонентов.
Система ЧПУ	Система ЧПУ JD50, разработанная Jingdiao независимо, разрешение управления движением до 10 нм.
Ключевая точность	Стабильная подача 0,1 мкм, резка 1 мкм, шероховатость поверхности достигает нанометрового уровня.
Шпиндельная система	Стандартный прецизионный высокоскоростной прецизионный электрический шпиндель для гравировки с крутящим моментом до 21,5 Нм.
Система магазина инструментов	Магазин цепных инструментов
Основные преимущества	Оснащен технологией измерения на машине, которая может автоматически обнаруживать и компенсировать ошибки, чтобы обеспечить производительность пакетной обработки.
Типичные применения	Резьба с ЧПУ для медицинских компонентов со строгими требованиями к размеру и качеству поверхности, таких как детали хирургических инструментов и ортопедические имплантаты.
