Резка с ЧПУ

Как профессиональный производитель, специализирующийся на прецизионной обработке и резке с ЧПУ, компания Sanluo Precision специализируется на предоставлении высококачественных решений по закупке нестандартных деталей для клиентов по всему миру. Благодаря опытной технической команде, хорошо налаженной производственной системе и строгим процедурам контроля качества мы способны гибко обрабатывать заказы, начиная от разработки прототипа и заканчивая массовым производством. Будь то сложные конструкционные компоненты или высокоточные тонкостенные детали, Sanluo Precision предлагает стабильные возможности обработки и надежные услуги доставки, что делает нас надежным долгосрочным поставщиком и партнером для вашего бизнеса.

Наши возможности резки с ЧПУ

Резка с ЧПУ — одна из наших основных услуг точного производства. Как профессиональный производитель и поставщик станков с ЧПУ в Китае, мы предоставляем комплексные решения для резки с числовым программным управлением, включая лазерную резку, электроэрозионную обработку проволоки, плазменную резку и лазерную технологию с водным управлением для клиентов по всему миру.

Наше производственное оборудование включает в себя станки с ЧПУ, токарные станки с числовым программным управлением, шлифовальные станки с числовым программным управлением, системы лазерной резки, резки проволокой, электроэрозионной обработки, а также более 130 единиц различного профессионального производственного оборудования.

Лазерная резка

Наши системы волоконной лазерной резки имеют мощность от 1000 до 12 000 Вт и способны резать углеродистую сталь толщиной до 30 мм, нержавеющую сталь толщиной до 20 мм и алюминиевый сплав толщиной до 15 мм. Точность резки достигает ±0,05 мм при ширине пропила 0,1-0,3 мм и перпендикулярности поверхности резки ≤0,3 мм.

• Системы автоматического обнаружения кромок и автофокусировки, которые адаптируются к изменениям толщины листа.
• Вспомогательные газы под высоким давлением, включая кислород, азот и воздух, обеспечивают оптимальное качество резки.
• Скорость резки 15–20 м/мин для углеродистой стали толщиной 3 мм и 10–15 м/мин для нержавеющей стали толщиной 2 мм.
• Гладкие поперечные сечения, минимальные зоны термического влияния и небольшая деформация материала — часто устраняют необходимость вторичной обработки.

Электроэрозионная резка проволоки

Мы используем 5-осевые электроэрозионные станки с ЧПУ ZKH550, специально разработанные для сложных конструкций, таких как ортопедические имплантаты. Технические характеристики включают в себя:

Параметр	Спецификация
Точность обработки	±0,003 мм
Поверхностная обработка	Ra ≤ 0,8 мкм (после нескольких резов)
Максимальная эффективность обработки	≥ 300 мм²/ч
Эффективное путешествие	550 мм × 450 мм
Возможность конусности	±6°
Система управления	Windows 7+ с прямым импортом файлов DXF и автоматической генерацией кода ISO.

Основное преимущество:Не требуется дорогостоящих форм, быстрая реакция на изменения конструкции, превосходная обработка биосовместимых материалов высокой твердости, таких как титановый сплав Ti6Al4V.

Типичные применения:Ортопедические стопорные винты, костные пластины, интрамедуллярные стержни и прецизионные компоненты форм.

Плазменная резка

Плазменная резка с ЧПУ для листов средней толщины от 6 до 50 мм, обеспечивающая высокую скорость обработки и низкую стоимость черновой обработки партий. Мы предоставляем индивидуальные услуги по резке с ЧПУ для различных отраслей промышленности, включая стальные конструкции, шкафы шасси, лифты, сельскохозяйственную технику и строительную технику, с ежемесячной производительностью обработки 30 тонн и своевременной доставкой на 99%.

Лазерная технология с водным наведением (нулевая зона теплового воздействия)

Для применений, требующих отсутствия зон термического влияния, мы используемОборудование для лазерной обработки с водным направлением LCS800. Ключевые характеристики:

Параметр	Спецификация
Длина волны лазера	532 нм
Мощность лазера	20--200 Вт
Максимальное давление воды	600 бар
Минимальная ширина пропила	0,030 мм

Основное преимущество:Лазерный луч передается посредством полного внутреннего отражения в водной струе микронного масштаба, обеспечивая нулевую зону термического влияния, микротрещины и осаждение мусора — разрезы параллельны и не имеют V-образной формы.

Типичные области применения: карбид кремния, углепластики, полупроводниковые приборы и другие термочувствительные материалы.

Точность

точность размеров	ОД	ИДЕНТИФИКАТОР	ЮВ	Ш	ДА
единица измерения: ±/мм	0.005	0.008	0.002	0.005	0.0001
Геометрическая точность	округлость	соосность	симметрия	концентричность	круговое биение
единица измерения: ±/мм	0.002	0.005	0.008	0.005	0.005
производственная мощность	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.	1~999999 шт.
производственный цикл	3-20 дней	3-20 дней	3-20 дней	3-20 дней	3-20 дней

Тематическое исследование

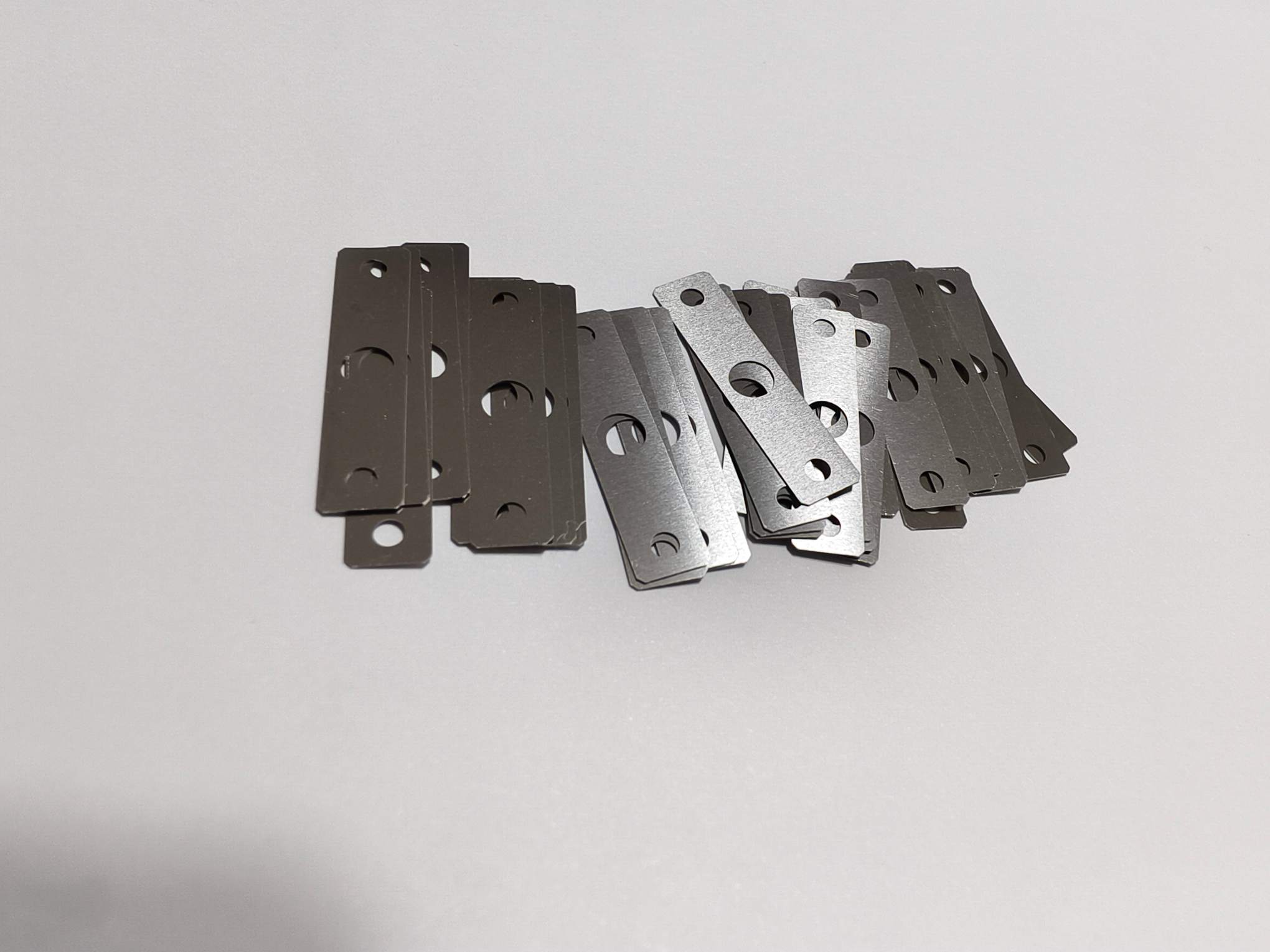

Ультратонкая микромагнитная прокладка из нержавеющей стали — прецизионная резка на станке с ЧПУ

Эта ультратонкая прокладка изготовлена ​​из импортной немагнитной нержавеющей стали 304 и в основном используется в качестве изолирующей прокладки внутри микросерводвигателей европейского производителя оборудования для автоматизации. Он служит важнейшим компонентом магнитной изоляции в прецизионных узлах передачи.

Параметр	Требование
Материал	Импортная немагнитная нержавеющая сталь марки 304.
Толщина	0,5 мм ± 0,002 мм
Плоскостность	≤ 0,002 мм
Поверхность	Никаких следов инструментов, царапин и вмятин.
Магнитное свойство	Микромагнитный или полностью немагнитный (< 0,02 мТл)
Габаритные размеры	Длина 43,96 мм, Ширина 9,00 мм
Монтажные отверстия	2 сквозных отверстия Φ2,10, 2 отверстия с потайной головкой 2,20, 1 установочное отверстие 3,2
Допуск положения отверстия	±0,003 мм

Почему это было проблемой:Клиент ранее уже обращался в три местных механических цеха — все образцы оказались неудачными. Ультратонкий материал толщиной 0,5 мм склонен к вибрации и деформации во время обычного зажима. Достичь плоскостности 0,002 мм на такой тонкой пластине чрезвычайно сложно, а сохранение немагнитных свойств после механической обработки требует специальных мер по снятию напряжений и размагничиванию.

Наше решение

• Проверка сырья:Поступившие 304 листа были на 100% проверены по толщине; принимались только рулоны с отклонением толщины в пределах ±0,001 мм.
• Вакуумно-адсорбционное приспособление:Специально разработанный вакуумный патрон с силиконовым покрытием исключает следы зажатия и удерживает тонкую пластину без деформации.
• Многоэтапная обработка с низкими напряжениями:Черновая обработка с глубиной резания 0,05 мм, чистовая обработка инструментом с алмазным напылением на пониженных подачах; Поэтапная обработка постепенно снимает внутреннее напряжение.
• Термическая обработка и размагничивание:Обжиг для снятия напряжений при 280°C с последующим вторичным отжигом при 160°C, затем 3-цикловое автоматическое размагничивание для достижения остаточного магнетизма < 0,02 мТл.
• Химико-электролитическая полировка:Отсутствие механического истирания --- достигается Ra ≤ 0,02 мкм без царапин на поверхности.
• 100% проверка:Каждая деталь измеряется с помощью КИМ, лазерного измерителя плоскостности и магнитного детектора; полные отчеты предоставляются с каждой поставкой.

Результаты измерений (данные образца)

Параметр	Образец 1	Образец 2	Образец 3	Требование
Общая длина	43,959 мм	43,961 мм	43,958 мм	43,96 ± 0,02 мм
Общая ширина	8,999 мм	9,001 мм	9.000 мм	9,00 ± 0,02 мм
Толщина	0,501 мм	0,499 мм	0,500 мм	0,5 ± 0,002 мм
Плоскостность	0,0012 мм	0,0015 мм	0,0009 мм	≤ 0,002 мм
Остаточный магнетизм	0,013мТл	0,008мТл	0,010 мТл	< 0,02 мТл
Шероховатость поверхности	Ra 0,018 мкм	Ra 0,016 мкм	Ра 0,019 мкм	Ра ≤ 0,02 мкм

Результат клиента:Уровень доводки двигателей заказчика снизился с 15% до 0 за шесть последовательных партий. Эффективность сборки повысилась на 32%. В настоящее время клиент разместил ежегодные заказы на этот компонент на сумму более 80 000 штук.

«Индивидуальный процесс резки с ЧПУ и система полного контроля Sanluo решили проблему, которая длилась два года. Очень немногие магазины могут достичь плоскостности 0,002 мм на листе толщиной 0,5 мм — мы нашли нашего долгосрочного партнера». --- Письменный отзыв клиента.

Тонкостенный корпус датчика толщиной 0,55 мм — комплексное решение для токарной и фрезерной обработки с ЧПУ

Этот тонкостенный корпус изготовлен из латуни H62 и служит опорной конструкцией внутри промышленных высокоточных фотоэлектрических датчиков. Деталь должна выдерживать постоянную температуру окружающей среды и сопрягаться с пружинными зондами, уплотнительными кольцами и установочными штифтами с прецизионными посадками с натягом.

Параметр	Требование
Общая длина	1,55 мм ± 0,05 мм
Макс. внешний диаметр	80,31 мм
Толщина стены	0,55 мм (одна сторона)
Соосность	0,01 мм
Чистота поверхности (сопрягаемые грани)	Ра 0,8
Внутренняя канавка	Глубина 0,85±0,02 мм, ширина 0,55±0,02 мм, радиус R0,03.
Допуски (IT1804‑2000)	±0,02~±0,05 мм для общих размеров.

Почему предыдущие поставщики потерпели неудачу:В трех других мастерских попытались получить образцы, но все они были списаны из-за деформации стенок, недопустимой соосности и заусенцев внутри узкой канавки. Тонкая стенка толщиной 0,55 мм чрезвычайно хрупка и имеет тенденцию вибрировать или деформироваться во время обычного точения.

Наше решение

• Токарный станок с ЧПУ швейцарского типа + токарно-фрезерный центр:Одноразовый зажим на 5-осном станке исключает ошибки позиционирования.
• Отжиг для снятия напряжений:Низкотемпературная сушка при 60°C в течение 2 часов перед обработкой.
• Послойная резка малой глубины:Черновая обработка на глубине 0,08 мм и подаче 0,06 мм/об для минимизации силы резания.
• Внутреннее охлаждение:СОЖ под высоким давлением направлена ​​на тонкую стенку для рассеивания тепла и предотвращения деформации.
• Двухэтапная отделка:Получистовая обработка + 30-минутная снятие напряжения, затем окончательная обработка со скоростью 0,03 мм/об для стабильной соосности.
• Ультразвуковое удаление заусенцев + пассивация:Обеспечивает отсутствие заусенцев в канавках и Ra ≤ 0,7 на сопрягаемых поверхностях.

Результаты измерений (данные образца)

Параметр	Образец 1	Образец 2	Образец 3	Требование
Общая длина	1,53 мм	1,56 мм	1,54 мм	1,55 ± 0,05 мм
Толщина стены	0,548 мм	0,551 мм	0,549 мм	0,55 мм (номинально)
Соосность	0,007 мм	0,006 мм	0,008 мм	≤ 0,01 мм
Глубина канавки	0,842 мм	0,853 мм	0,847 мм	0,85 ± 0,02 мм
Ширина канавки	0,551 мм	0,549 мм	0,552 мм	0,55 ± 0,02 мм
Шероховатость поверхности (сопряжение)	Ра 0,65	Ра 0,72	Ра 0,68	Ра ≤ 0,8

Результат клиента:Уровень брака снизился с 42% (предыдущий поставщик) до 0% после поставки 10 000 штук. Дрейф сигнала датчика уменьшился на 90%, а стоимость послепродажной доработки клиента снизилась на 70%. Теперь они разместили ежемесячный повторяющийся заказ на 8 000–12 000 штук.

Гарантия качества и проверка

Наша приверженность качеству подкреплена комплексным оборудованием для контроля и сертификацией ISO9001:2008. Мы предлагаем широкий спектр измерительных приборов:

• Координатно-измерительные машины КИМ
• Системы измерения зрения и проекторы
• Лазерные измерители диаметра и лазерные интерферометры
• Измерители шероховатости, тестеры круглости, инструментальные микроскопы
• Микрометры, штифты, индикаторы стрелочные, штангенциркули.
• Штангенциркули, мерные меры, твердомеры, резьбомеры
• Стереомикроскопы для контроля поверхности

Интеллектуальное программное обеспечение для оптимизации раскроя максимизирует использование материала, сохраняя при этом точность. Наша ежемесячная производственная мощность достигает 30 тонн при своевременной доставке 99% и обслуживает такие отрасли, как стальные конструкции, шкафы шасси, лифты, сельскохозяйственную технику и строительную технику.

Почему стоит выбрать Sanluo Precision для ваших потребностей в резке

• Опыт, которому можно доверять:Более 18 лет в сфере точной обработки при поддержке команды из 230 человек, включая старших инженеров.
• Передовое оборудование:Более 130 производственных станков, включая 5-осевые станки с ЧПУ, токарные станки швейцарского типа и лазерные системы с водяным управлением.
• Проверенное качество:Показатель качества прохождения 98,8 %, обслуживание клиентов из списка Fortune‑500, таких как Huawei, BYD и Mindray.
• Индивидуальные решения:От прототипов до крупносерийного производства — мы адаптируем процессы в точном соответствии с вашими требованиями.
• Полная прослеживаемость:Каждая партия поставляется с полными отчетами о проверке, и мы храним производственные записи в течение 18 месяцев.
• Глобальная доставка:Надежная логистика в Европу, Америку и за ее пределы, с быстрым ответом и прозрачной связью.

Готовы обсудить ваш проект?Отправьте нам свои 2D/3D чертежи для бесплатной технической оценки и расчета стоимости. Наш старший технический менеджер лично рассмотрит ваши требования и предложит оптимальную стратегию резки с ЧПУ.
